K0931

지탱 볼트가 있는 풀 다운 클램프

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 풀다운 스프링 반환 클램프
      - 지탱 볼트가 있는 풀 다운 클램프

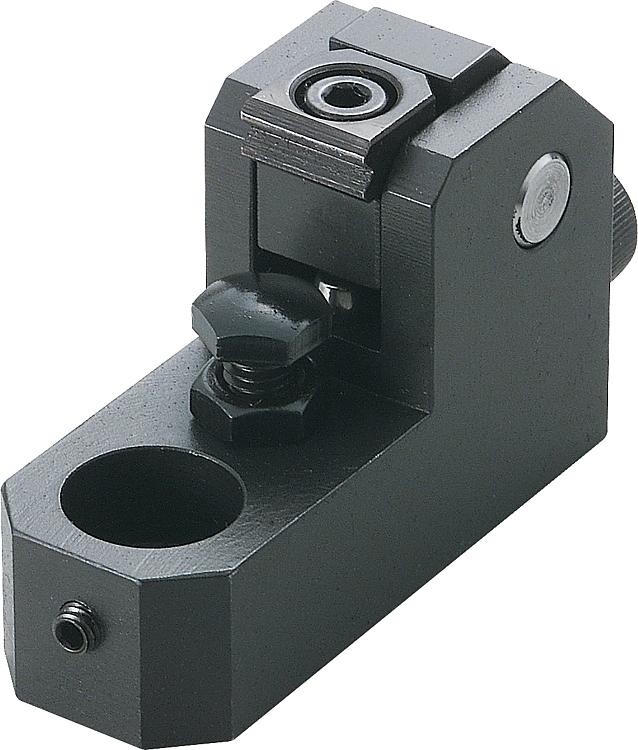

품목 설명/제품 이미지

설명재질:하우징, 암, 단강
클램핑 클로, 툴 스틸표면 마무리:하우징, 열처리 및 검정 산화처리
암, 검정 산화처리

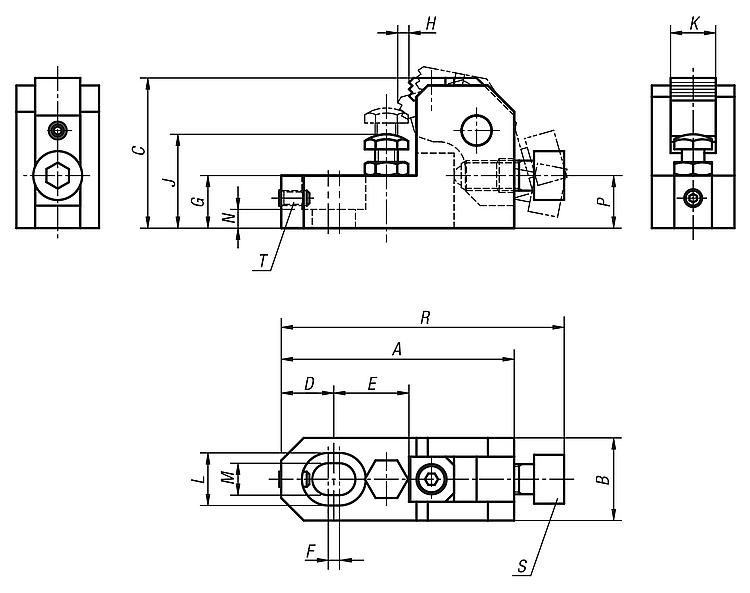

클램핑 클로, 열처리 및 검정 산화 처리 도면 설명:

T) 스레드 핀
S) 볼 압력 나사

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0931 지탱 볼트가 있는 풀 다운 클램프

301 kB

도면

캐드데이터 및 상세 정보

주문 번호	A	B	C	D	E	F	G	H	J	K	L	M	N	P	R	S	T	F=클램핑력(N)	조임 토크 Nm	가격
K0931.02508	62	22	40	14	20	3	14	3	25-32	12	14	8,5	5	14	75,5	M8x20	M4x8	6000	15	요청 시
K0931.03210	78	25	50	18	25	4	18	3,7	32-40	16	17,5	11	7	17,5	95	M10x25	M5x10	10000	30	요청 시
K0931.04012	93	32	60	21	30	5	21	4,5	40-48	20	20	13	8	21	113	M12x30	M6x12	17000	65	요청 시
K0931.04816	124	38	80	28	40	6	27	6	48-63	25	26	17	10	28	151	M16x40	M8x16	25000	130	요청 시
