K0914

압력 클램프

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 텐션 클램프, 압력 클램프
      - 압력 클램프

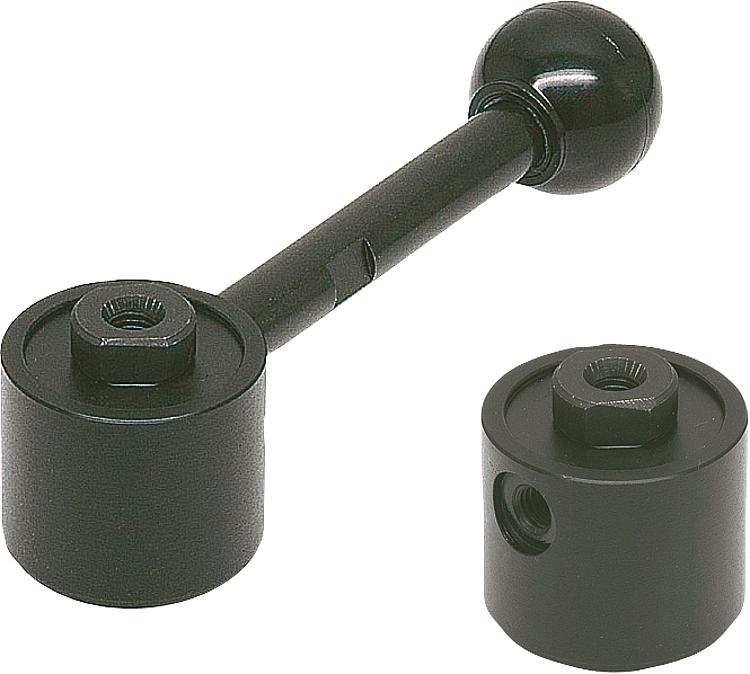

품목 설명/제품 이미지

설명재질:툴 스틸 캠.
샤프트 및 그립 카본 스틸.
볼 노브, 듀로플라스틱 PF 31.표면 마무리:캠 및 샤프트 경화 및 검정 산화 처리.
그립 검정 산화 처리.
볼 노브 검정색.정보:* 그립에 허용되는 손 힘액세서리:표준 그립 K0915.
토크 제한이 있는 나사 체결식 그립 K0916특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0914 압력 클램프

271 kB

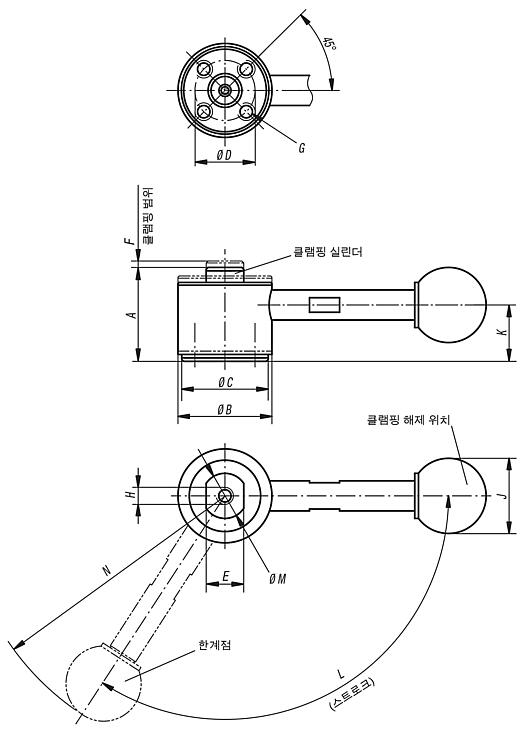

도면

캐드데이터 및 상세 정보

주문 번호	모델 1	A min.	A max.	B	C	D	E	F	G	H	J	K	L	M	N	장력 N	손 힘 FH N	가격
K0914.252500	그립 없음	25	26,7	25	23	16	10	1,7	M4 x 6	M4x6	-	15	123°	12	-	3000	150*	요청 시
K0914.252501	그립 있음	25	26,7	25	23	16	10	1,7	M4 x 6	M4x6	20	15	123°	12	69,5	3000	150*	요청 시
K0914.323200	그립 없음	32	34,5	32	30	20	13	2,5	M6 x 9	M6 x 9	-	19,5	135°	15	-	4000	200*	요청 시
K0914.323201	그립 있음	32	34,5	32	30	20	13	2,5	M6 x 9	M6 x 9	25	19,5	135°	15	103	4000	200*	요청 시
