K0910

텐션 클램프

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 텐션 클램프, 압력 클램프
      - 텐션 클램프

품목 설명/제품 이미지

설명재질:하우징 및 캠, 툴 스틸
그립, 단강
볼 노브, 듀로플라스틱 PF 31 표면 마무리:하우징 및 캠, 경화 및 검정 산화 처리
그립, 검정 산화 처리
볼 노브, 검정색 정보:* 최대 공작물 두께 클램핑 핀 K0910 (치수 C) 참조.
** 그립에 허용되는 손 힘액세서리:표준 그립 K0915.
토크 제한이 있는 나사 체결식 그립 K0916특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0910 텐션 클램프

227 kB

TechnHinweis_Technische_Informationen_koKR

198 kB

성능 곡선

120 kB

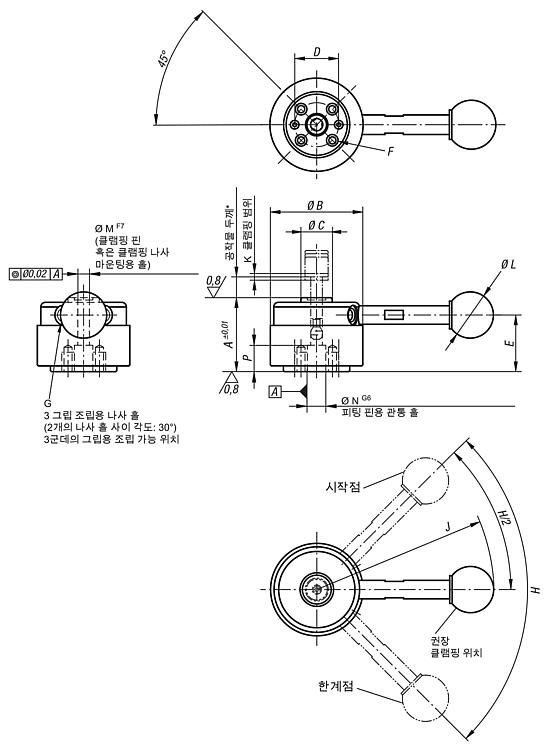

도면

캐드데이터 및 상세 정보

주문 번호	모델 1	A	B	C	D	E	F	G	H	J	K	L	M	N	P	장력 N	작업물 두께용 권장 오차	손 힘 FH N	지탱력 N	가격
K0910.324000	그립 없음	32	40	13,5	18	24,5	M4x8	M5	90°	-	1,5	-	5	8	10	900	±0,3*	150**	2000	요청 시
K0910.324001	그립 있음	32	40	13,5	18	24,5	M4x8	M5	90°	76,5	1,5	20	5	8	10	900	±0,3*	150**	2000	요청 시
K0910.405000	그립 없음	40	50	18	25	30,7	M6x9	M6	110°	-	2	-	8	12	13	2500	±0,5*	200**	5500	요청 시
K0910.405001	그립 있음	40	50	18	25	30,7	M6x9	M6	110°	111,5	2	25	8	12	13	2500	±0,5*	200**	5500	요청 시
