K1204

고정 클로용 지지대 연장장치

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 클램핑 디바이스
      - 고정 클로용 지지대 연장장치

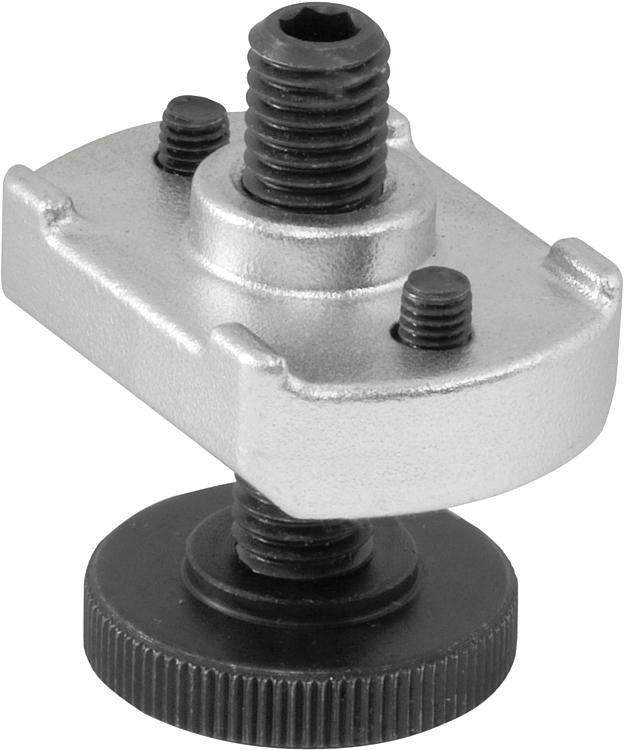

품목 설명/제품 이미지

설명재질:단강.표면 마무리:몸체, 열처리 및 아연 도금.
서포트 볼트, 열처리, 품질 등급 8.8.정보:고정 클로용 고정 나사, 스러스트 패드, 서포트 볼트로 구성된 지지대 연장장치.

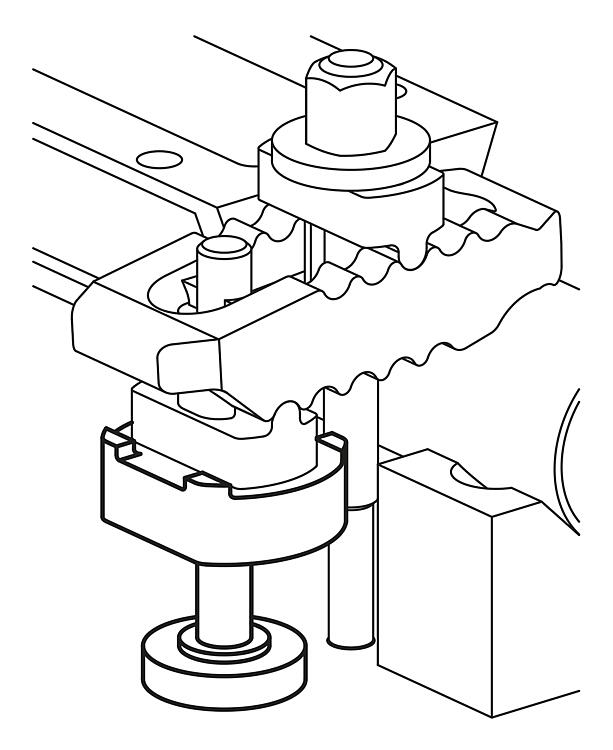

지지대 연장장치는 고정 클로에서 클램핑 높이를 높이기 위해 사용됩니다.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1204 고정 클로용 지지대 연장장치

280 kB

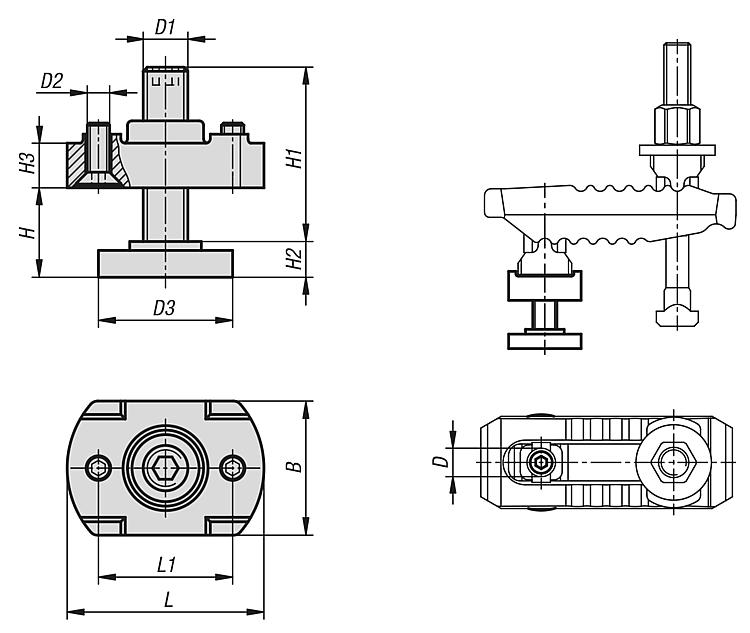

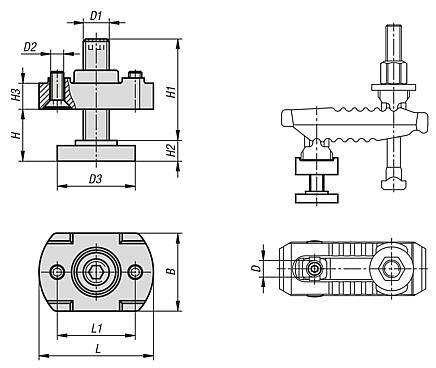

도면

캐드데이터 및 상세 정보

주문 번호	B	D	D1	D2	D3	H 클램핑 범위	H1	H2	H3	L	L1	가격
K1204.1039	30	13	M10	M5	30	8-30	39	8	10	44	30	요청 시
K1204.1249	42	17	M12	M5	36	10-37	49	10	16	54	35	요청 시
K1204.1294	42	17	M12	M5	36	10-80	94	10	16	54	35	요청 시
K1204.1655	50	21	M16	M5	42	13-41	55	13	20	60	40	요청 시
K1204.1690	50	21	M16	M5	42	13-73	90	13	20	60	40	요청 시
K1204.2069	50	25	M20	M6	50	16-52	69	16	25	70	50	요청 시
K1204.20109	50	25	M20	M6	50	16-91	109	16	25	70	50	요청 시
