K1945

웨지 서포트

뒤로

제품
- 클램핑 기술
  - 작업물 클램핑 기술
    - 서포트 부품, 스토퍼
      - 웨지 서포트

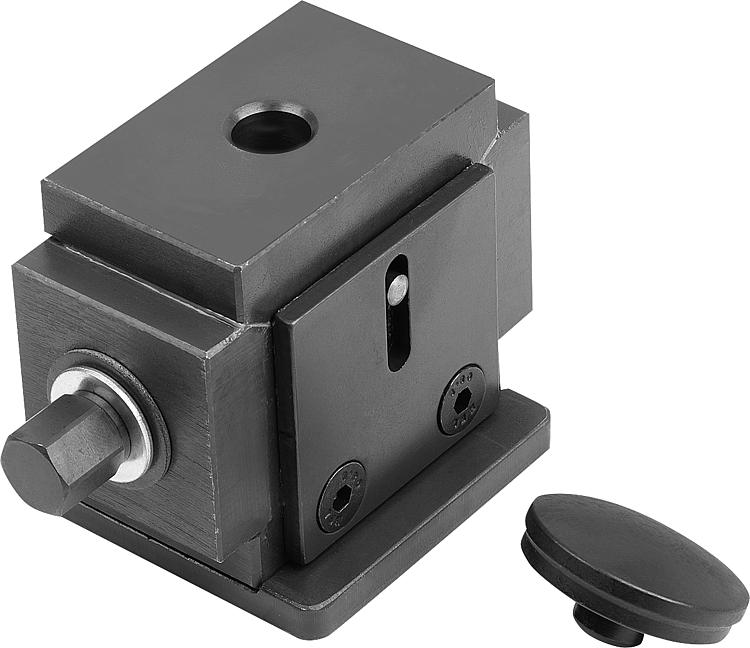

품목 설명/제품 이미지

설명재질:카본 스틸 및및 구형 주철.표면 마무리:열처리 및 검정 산화 마무리.
페이퍼 표면 미세 가공.정보:널링 볼트 또는 육각 렌치로 정밀 조정. 이로써 측면 밀림 없이 세로 방향으로 이동. 특히 무거운 부품을 괘선 표시 또는 가공하는 데 사용하기에 적합. 웨지 서포트당 하나의 볼 모양 헤드 K1961-01이 동봉됩니다.

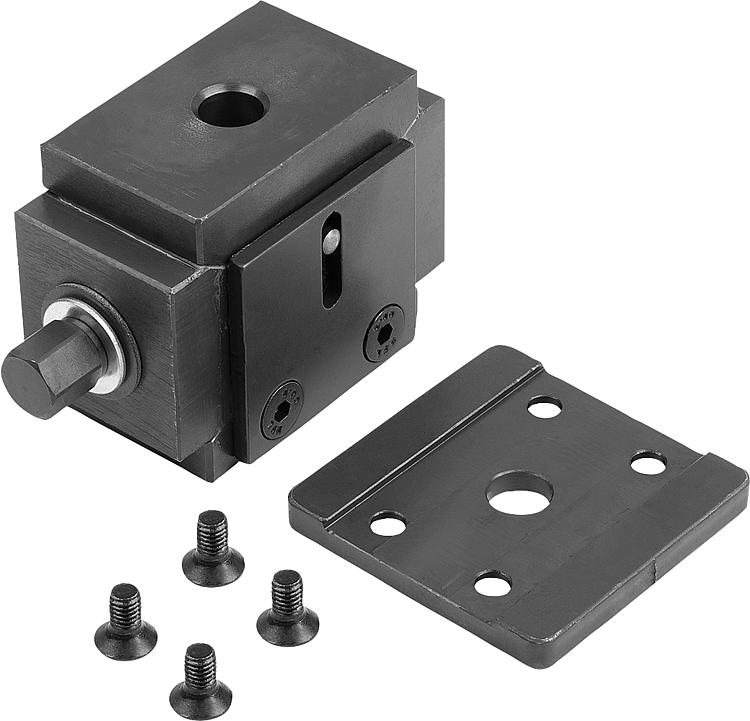

베이스 플레이트를 분해하면 최소 높이가 됩니다.도면 설명:

1) K1961용 센터링 구멍

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1945 웨지 서포트

277 kB

캐드데이터 및 상세 정보

주문 번호	클램핑 범위	B	B1	H	H1	H2	L	SW	스핀들 회전 당 높이 조절	F kN	CAD	액세서리	가격	주문
K1945.50	55 - 68	63	40	55	68	7	63	13	0,86	40			요청 시
K1945.100	100 - 125	115	60	100	125	20	125	24	1,16	100			요청 시
