  5. 폼 클램프, 각진형
    6. K1169.32040

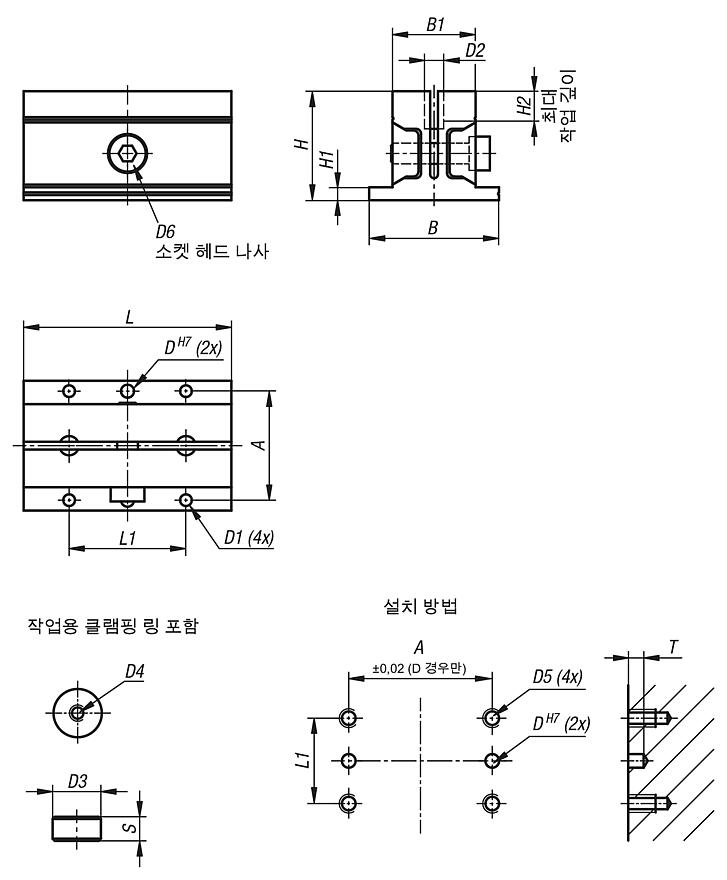

B1=너비
32
B=너비
50
H=높이
42
L=길이
40
A
42
D
5
D1
4,5
D2
7,4
D3
7
D4
M3x0,5
D5
M4x0,7
D6
M6
H1
5
H2
10
Item
Machinable Collet System
L1
25
S
3,5
T
5
구성품 색상
검정 산화 마무리
구성품 재질
스틸
모델 1
각진
본체 색상
산화 처리
본체 재질
알루미늄
장력 N
2500
조임 토크 Nm
7,5

설명

재료
기본 몸체: EN AC-51400.
클램핑 쐐기: 단강.
표면 마무리
기본 몸체: 자연 색깔 산화처리.
클램핑 쐐기: 검정 산화 마무리.
정보

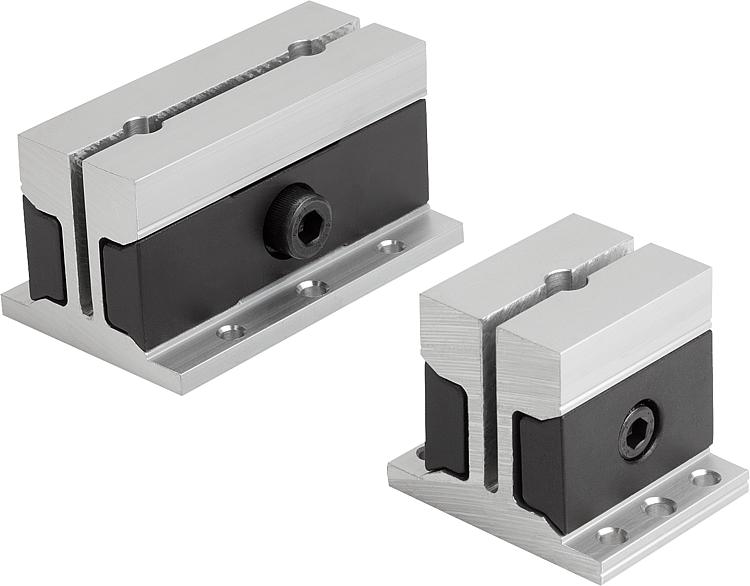

측면 클램핑 스크류와 함께 폼 클램프가 작동하여 작업물 둘레를 고정합니다.
간단하고 콤팩트한 구조로 작업물 2개를 고정할 수 있습니다.
클램핑 행정 최대 0.5mm.

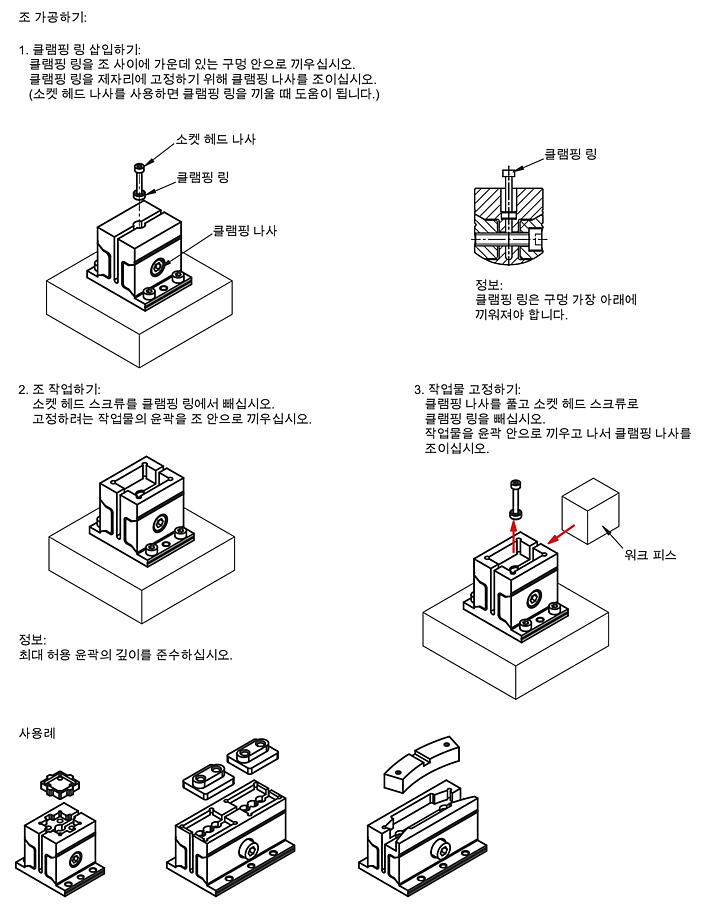

윤곽 적용을 위해 클램핑 플라이어를 먼저 고정해야 합니다.
이를 위해 함께 공급된 클램핑 링(포함)이 필요합니다.
