다중 클램핑 시스템 웨지 클램프 양면 고정 죠오 ES

뒤로

제품
- 클램핑 기술
  - 바이스 클램핑 기술
    - 다중 클램핑 시스템
      - 다중 클램핑 시스템 웨지 클램프 양면 고정 죠오 ES

품목 설명/제품 이미지

설명재질:클램핑 레일 및 고정 죠오 툴 스틸.테이퍼 클램프 경화 스틸.표면 마무리:클램핑 레일 및 고정 죠오 경화 및 연마 처리(HRC 55 ±2).
테이퍼 클램프 경화, 인산염처리.정보:다중 클램핑 시스템은 다양한 인터페이스를 통해 부착할 수 있습니다.1. 클램핑 클로 세트용 측면 클램핑 에지. 고정 클로는 아무 위치에나 고정할 수 있습니다.
2. DIN에 따른 소켓 헤드 스크류용 관통 홀.3. 시스템 간격이 200mm인 일반 제로점 클램핑 시스템용 Ø25mm 위치 홀.4. 시스템 간격이 96mm인 제로점 클램핑 시스템용 Ø16mm 위치 홀.5. T-슬롯 테이블의 세로 및 가로 정렬을 위한 18H7이 있는 세 개의 정렬 슬롯.6. 구멍 간격이 40 및 50mm인 그리드 시스템용 맞춤 구멍 Ø12F7 및 Ø16F7.

세 가지 다른 버전을 사용할 수 있습니다.

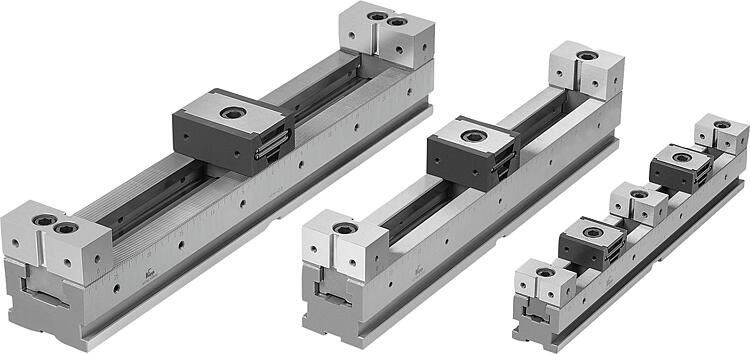

- 고정 죠오 ES / K1828이 있는 양면 다중 클램핑 시스템 웨지 클램프.
- 고정 죠오 DS / K1829가 있는 양면 다중 클램핑 시스템 웨지 클램프.
- 다중 클램핑 시스템 고정 죠오 ES / K1830이 있는 한쪽 면에 웨지 클램프.기술 데이터:시스템 폭 50
최대 클램핑 파워: 10 kN
최대 조임 토크: 30 Nm

시스템 폭 72
최대 클램핑 파워: 20 kN
최대 조임 토크: 50 Nm

시스템 폭 100
최대 클램핑 파워: 30 kN
최대 조임 토크: 65 Nm이용:길이가 다른 여러 클램핑 시스템을 서로 뒤에서 또는 나란히 조립할 수 있습니다. 정밀 기어로 고정식 죠오의 매우 정확한 배치가 가능합니다. 클램핑 레일의 측면 눈금으로 고정식 죠오의 모든 위치를 기록하고 반복적인 상황에 동일하게 조정할 수 있습니다. 측면 나사 홀에는 스톱을 조립할 수 있습니다.
테이퍼 클램프에 있는 클램핑 나사를 작동하면 클램핑 세그먼트가 이동하고 고정된 죠오에 대해 공작물을 누릅니다.장점:일반적으로 유연하게 사용 가능.
작은 규모의 로트에서 큰 규모의 로트까지.틈 부품 역시 여러 개의 클램핑 시스템에서 서로 나란히 고정할 수도 있습니다.액세서리:클램핑 볼트 K0967.
실린더 나사 K0869.
고정 나사 K0815.12045 / K0815.16055.
슬랫 K1752.
가공 여유가 있는 탑 죠 K1753.
프리즘 K1754가 있는 탑 죠.
공작물 정지 K1755.
스페이서 K1756.
클램프 세트 K1757.
T 슬롯 너트 K1758.
홈 가이드 블록 K0954.인도 품목1x 클램핑 레일

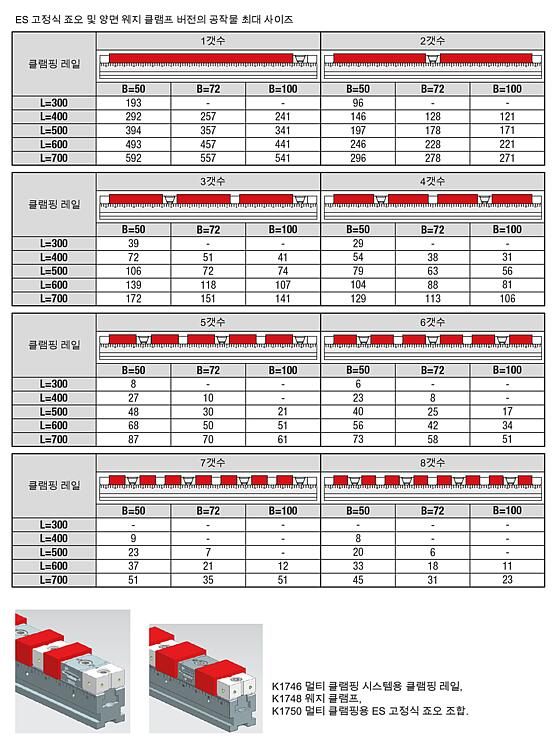

웨지 클램프 및 테이퍼 클램프의 수는 시스템 크기에 따라 다릅니다 (표 참조).특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1828 다중 클램핑 시스템 웨지 클램프 양면 고정 죠오 ES

535 kB

멀티 클램핑 시스템 기술 정보

1,9 MB

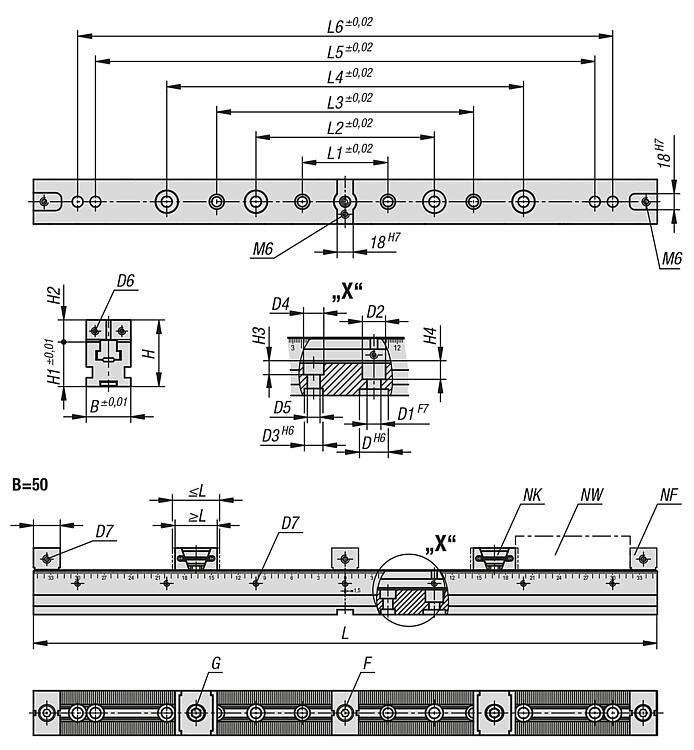

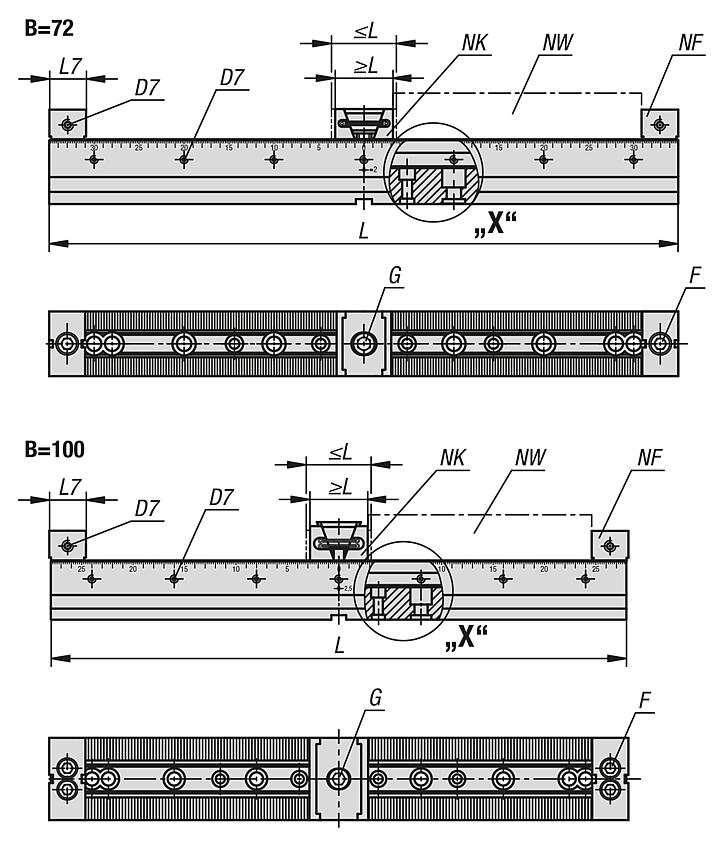

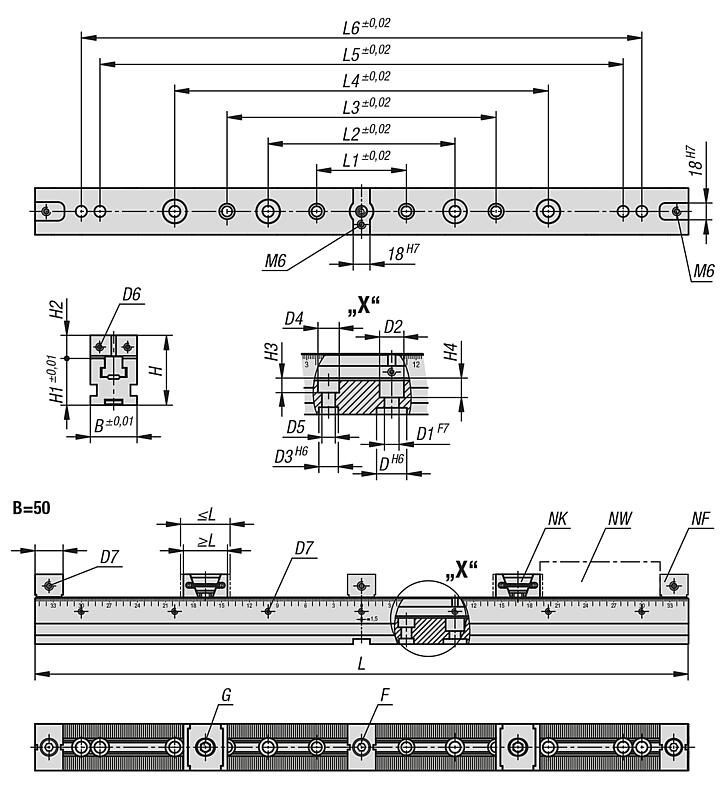

도면

캐드데이터 및 상세 정보

주문 번호	B	모델 1	L	H	L min.	L max.	L1	L2	L3	L4	L5	L6	L7	클램핑력 max. kN	조임 토크 max. Nm	가격
K1828.05030001	50	매끈함	300	75	44,5	50,5	96	200	-	-	-	-	30	10	30	요청 시
K1828.05040001	50	매끈함	400	75	44,5	50,5	96	200	288	300	-	-	30	10	30	요청 시
K1828.05050001	50	매끈함	500	75	44,5	50,5	96	200	288	400	-	-	30	10	30	요청 시
K1828.05060001	50	매끈함	600	75	44,5	50,5	96	200	288	400	500	-	30	10	30	요청 시
K1828.05070001	50	매끈함	700	75	44,5	50,5	96	200	288	400	560	600	30	10	30	요청 시
K1828.05030002	50	세레이션	300	75	44,5	50,5	96	200	-	-	-	-	30	10	30	요청 시
K1828.05040002	50	세레이션	400	75	44,5	50,5	96	200	288	300	-	-	30	10	30	요청 시
K1828.05050002	50	세레이션	500	75	44,5	50,5	96	200	288	400	-	-	30	10	30	요청 시
K1828.05060002	50	세레이션	600	75	44,5	50,5	96	200	288	400	500	-	30	10	30	요청 시
K1828.05070002	50	세레이션	700	75	44,5	50,5	96	200	288	400	560	600	30	10	30	요청 시
K1828.07240001	72	매끈함	400	112	61	68	96	200	288	300	-	-	40	20	50	요청 시
K1828.07250001	72	매끈함	500	112	61	68	96	200	288	400	-	-	40	20	50	요청 시
K1828.07260001	72	매끈함	600	112	61	68	96	200	288	400	500	-	40	20	50	요청 시
K1828.07270001	72	매끈함	700	112	61	68	96	200	288	400	560	600	40	20	50	요청 시
K1828.07240002	72	세레이션	400	112	61	68	96	200	288	300	-	-	40	20	50	요청 시
K1828.07250002	72	세레이션	500	112	61	68	96	200	288	400	-	-	40	20	50	요청 시
K1828.07260002	72	세레이션	600	112	61	68	96	200	288	400	500	-	40	20	50	요청 시
K1828.07270002	72	세레이션	700	112	61	68	96	200	288	400	560	600	40	20	50	요청 시
K1828.10040001	100	매끈함	400	114,6	71	78	96	200	288	300	-	-	44	30	65	요청 시
K1828.10050001	100	매끈함	500	114,6	71	78	96	200	288	400	-	-	44	30	65	요청 시
K1828.10060001	100	매끈함	600	114,6	71	78	96	200	288	400	500	-	44	30	65	요청 시
K1828.10070001	100	매끈함	700	114,6	71	78	96	200	288	400	560	600	44	30	65	요청 시
K1828.10040002	100	세레이션	400	114,6	71	78	96	200	288	300	-	-	44	30	65	요청 시
K1828.10050002	100	세레이션	500	114,6	71	78	96	200	288	400	-	-	44	30	65	요청 시
K1828.10060002	100	세레이션	600	114,6	71	78	96	200	288	400	500	-	44	30	65	요청 시
K1828.10070002	100	세레이션	700	114,6	71	78	96	200	288	400	560	600	44	30	65	요청 시

주문 번호	B	모델 1	L	D	D1	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	클램핑력 max. kN	조임 토크 max. Nm	가격
K1828.05030001	50	매끈함	300	25	12	20	16	17,5	11	M5	M6	50	25	12	16	10	30	요청 시
K1828.05040001	50	매끈함	400	25	12	20	16	17,5	11	M5	M6	50	25	12	16	10	30	요청 시
K1828.05050001	50	매끈함	500	25	12	20	16	17,5	11	M5	M6	50	25	12	16	10	30	요청 시
K1828.05060001	50	매끈함	600	25	12	20	16	17,5	11	M5	M6	50	25	12	16	10	30	요청 시
K1828.05070001	50	매끈함	700	25	12	20	16	17,5	11	M5	M6	50	25	12	16	10	30	요청 시
K1828.05030002	50	세레이션	300	25	12	20	16	17,5	11	M5	M6	50	25	12	16	10	30	요청 시
K1828.05040002	50	세레이션	400	25	12	20	16	17,5	11	M5	M6	50	25	12	16	10	30	요청 시
K1828.05050002	50	세레이션	500	25	12	20	16	17,5	11	M5	M6	50	25	12	16	10	30	요청 시
K1828.05060002	50	세레이션	600	25	12	20	16	17,5	11	M5	M6	50	25	12	16	10	30	요청 시
K1828.05070002	50	세레이션	700	25	12	20	16	17,5	11	M5	M6	50	25	12	16	10	30	요청 시
K1828.07240001	72	매끈함	400	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	20	50	요청 시
K1828.07250001	72	매끈함	500	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	20	50	요청 시
K1828.07260001	72	매끈함	600	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	20	50	요청 시
K1828.07270001	72	매끈함	700	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	20	50	요청 시
K1828.07240002	72	세레이션	400	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	20	50	요청 시
K1828.07250002	72	세레이션	500	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	20	50	요청 시
K1828.07260002	72	세레이션	600	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	20	50	요청 시
K1828.07270002	72	세레이션	700	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	20	50	요청 시
K1828.10040001	100	매끈함	400	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	30	65	요청 시
K1828.10050001	100	매끈함	500	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	30	65	요청 시
K1828.10060001	100	매끈함	600	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	30	65	요청 시
K1828.10070001	100	매끈함	700	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	30	65	요청 시
K1828.10040002	100	세레이션	400	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	30	65	요청 시
K1828.10050002	100	세레이션	500	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	30	65	요청 시
K1828.10060002	100	세레이션	600	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	30	65	요청 시
K1828.10070002	100	세레이션	700	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	30	65	요청 시

주문 번호	B	모델 1	L	F 소켓 캡 스크류 DIN 912	G 소켓 헤드 스크류 DIN 912	NK = 테이퍼 클램프 개수	NF = 고정식 죠오 개수	NW = 공작물 개수	가격
K1828.05030001	50	매끈함	300	M10x30	M12x25	2	3	4	요청 시
K1828.05040001	50	매끈함	400	M10x30	M12x25	2	3	4	요청 시
K1828.05050001	50	매끈함	500	M10x30	M12x25	2	3	4	요청 시
K1828.05060001	50	매끈함	600	M10x30	M12x25	2	3	4	요청 시
K1828.05070001	50	매끈함	700	M10x30	M12x25	2	3	4	요청 시
K1828.05030002	50	세레이션	300	M10x30	M12x25	2	3	4	요청 시
K1828.05040002	50	세레이션	400	M10x30	M12x25	2	3	4	요청 시
K1828.05050002	50	세레이션	500	M10x30	M12x25	2	3	4	요청 시
K1828.05060002	50	세레이션	600	M10x30	M12x25	2	3	4	요청 시
K1828.05070002	50	세레이션	700	M10x30	M12x25	2	3	4	요청 시
K1828.07240001	72	매끈함	400	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.07250001	72	매끈함	500	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.07260001	72	매끈함	600	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.07270001	72	매끈함	700	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.07240002	72	세레이션	400	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.07250002	72	세레이션	500	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.07260002	72	세레이션	600	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.07270002	72	세레이션	700	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.10040001	100	매끈함	400	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.10050001	100	매끈함	500	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.10060001	100	매끈함	600	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.10070001	100	매끈함	700	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.10040002	100	세레이션	400	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.10050002	100	세레이션	500	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.10060002	100	세레이션	600	M14X1,5X50	M16x40	1	2	2	요청 시
K1828.10070002	100	세레이션	700	M14X1,5X50	M16x40	1	2	2	요청 시
