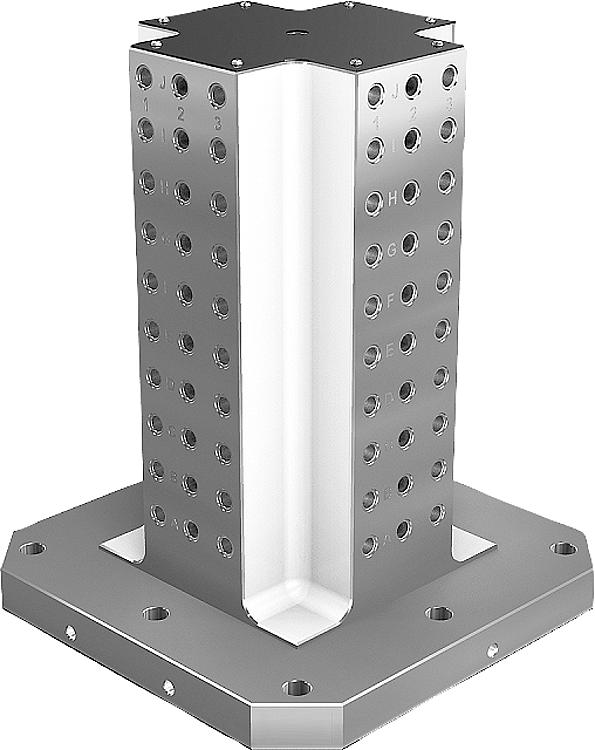

K15334면 클램핑 타워, 회주철, 그리드 홀 있음 |
뒤로 |
|
|
설명재질:GJL 300.표면 마무리:장착면 및 클램핑 표면, 정밀 가공됨정보:그리드 간격 50 ±0.02mm.
그리드 홀이 있는 클램핑 타워가 수평 머시닝 센터에서 사용됩니다.
영숫자로 표시된 그리드 홀은 반복 시 클램핑 유닛의 지정된 할당을 보장합니다.
클램핑 타워는 DIN 55201 및 JIS6337-1980에 따라 공작기계용 기계 테이블에 적합합니다.
DIN 55201에 따라 기계 테이블의 팔레트 표시를 위한 포지셔닝 볼트는 별도로 주문해야 합니다.
그리드 홀을 막기 위한 보호 플러그는 별도로 주문해야 합니다.
운반용 링 나사를 포함하여 제공됩니다.

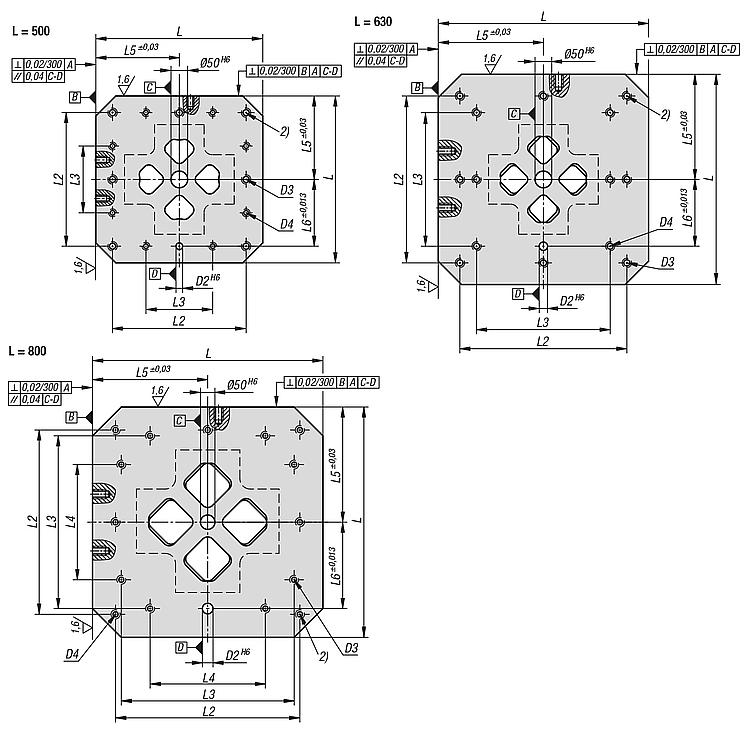

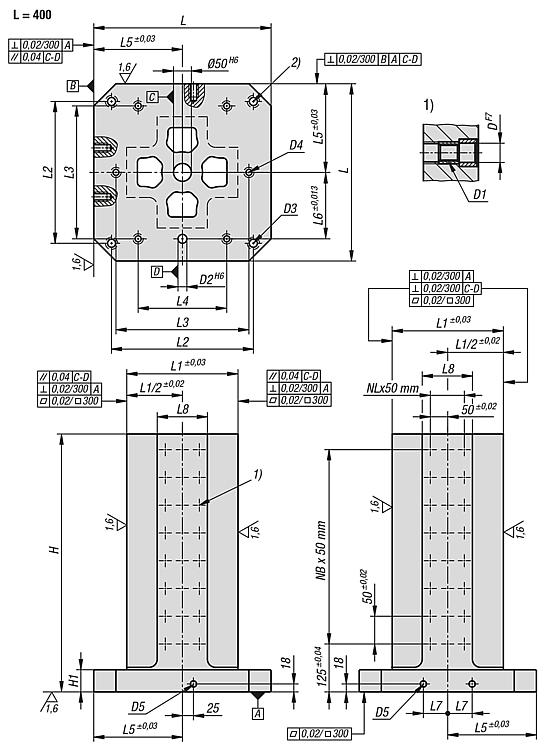

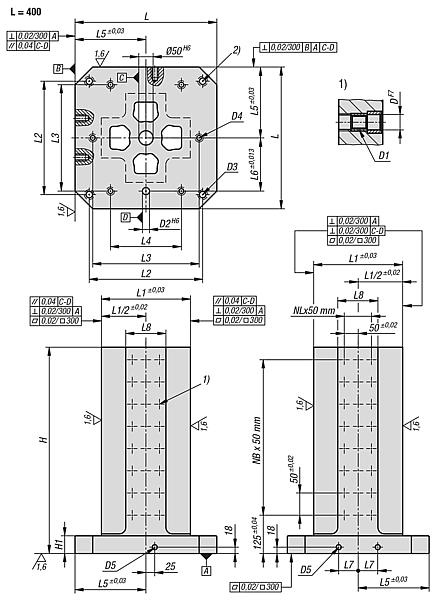

요청 시 다른 치수도 공급 가능합니다.요청 시:기타 치수도면 설명:1) 그리드 홀
2) 소켓 헤드 나사 DIN 912용 관통홀 (D3/D4) 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
|
