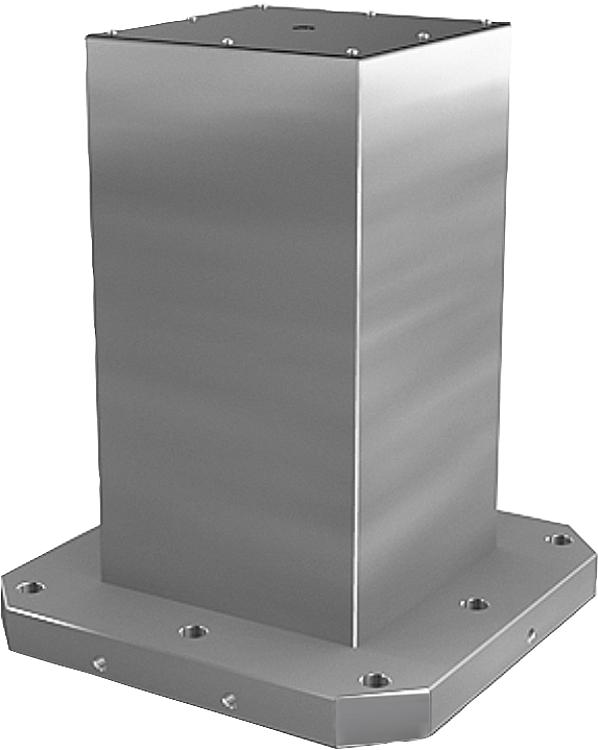

K08054면 앵글 플레이트, 회주철, 사전 가공된 클램핑 표면 있음 |
뒤로 |
|
|
설명재질:GJL 300.표면 마무리:장착면 및 클램핑 표면, 정밀 가공됨.
클램핑 표면은 0.5mm 크기로 사전 가공되어 있습니다.정보:사전 가공된 클램핑 표면이 있는 4면 앵글 플레이트는 특수 그리드 홀 또는 개별 구멍이 있는 기본 캐리어를 제작할 수 있는 빠르고 경제적인 방법을 제공합니다. 기계 테이블에 장착하기 위한 발이 준비되어 있습니다. 4개 클램핑 표면은 고객 측에서 최종 치수로 가공할 수 있습니다. 4면 앵글 플레이트는 DIN55201 및 JIS6337-1980에 따라 공작기계용 기계 테이블에 적합합니다.
DIN 55201에 따라 기계 테이블의 팔레트 표시를 위한 포지셔닝 볼트는 별도로 주문해야 합니다.
운반용 링 나사를 포함하여 제공됩니다.

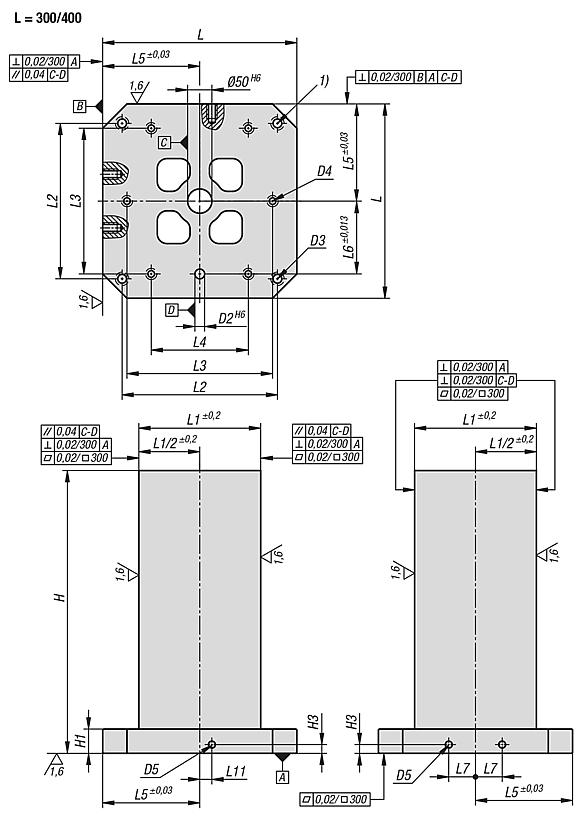

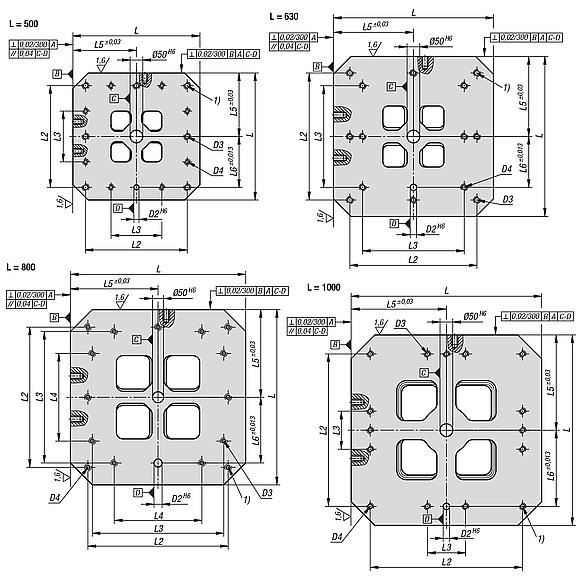

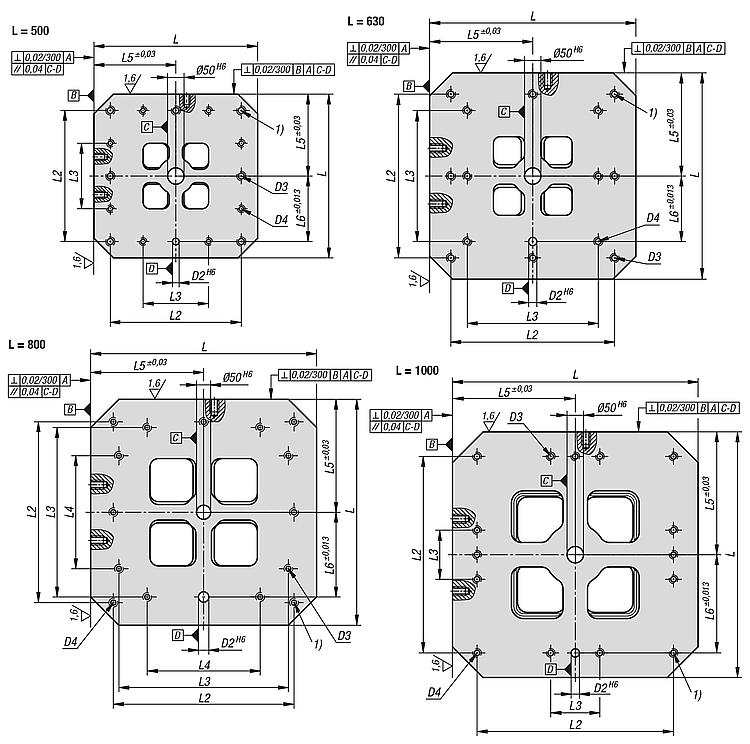

요청 시 다른 치수도 공급 가능합니다.도면 설명:1) 소켓 헤드 나사 DIN 912용 관통홀 (D3/D4) 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
|
