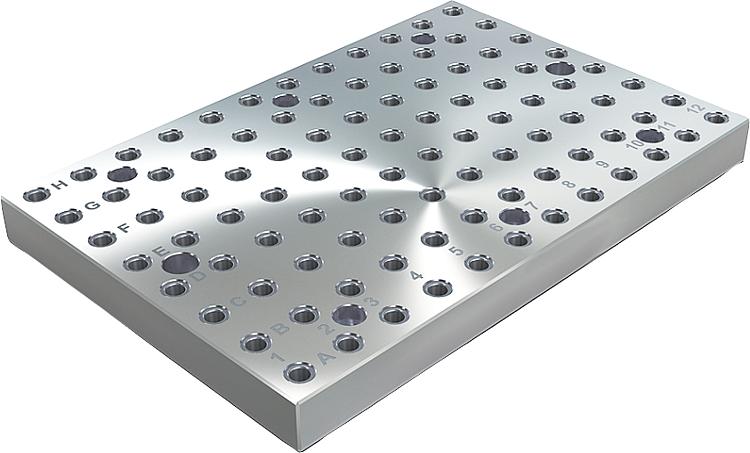

K0800회주철 베이스 플레이트 그리드 홀 있음 |
뒤로 |
|
|

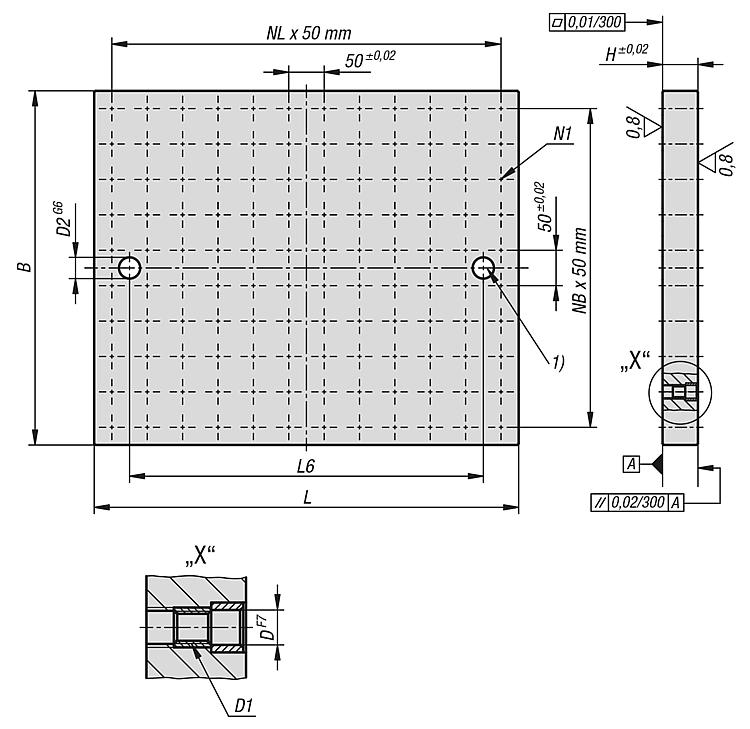

설명재질:GJL 300.표면 마무리:장착면 및 클램핑 표면, 연마됨.정보:그리드 간격 50 ±0.02mm.
그리드 홀이 있는 베이스 플레이트는 모듈식 장치를 구성하는 데 사용됩니다. 이 베이스 플레이트는 기계 테이블에 바로 배치 및 고정됩니다.
2개의 얼라이닝 홀은 기계 테이블 위에 베이스 플레이트를 정렬하는 데 사용됩니다.
고정 구멍은 기계 테이블에 맞게 고객 측에서 수정됩니다.
영숫자로 표시된 그리드 홀은 반복 시 클램핑 유닛의 지정된 할당을 보장합니다.
베이스 플레이트 표시를 위한 포지셔닝 볼트는 별도로 주문해야 합니다.
그리드 홀을 막기 위한 보호 플러그는 별도로 주문해야 합니다.
운반용 링 나사를 포함하여 제공됩니다.
요청 시 다른 치수도 공급 가능합니다.도면 설명:특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
