Subplate
그리드 홀 있음
GJL300
- 시스템 구조를 위한 기본 요소
- 피팅 부싱 및 나사 부싱, 경화 처리
- 그리드 간격 50 mm
- 장착면 및 클램핑 표면, 연마됨
- DIN, JIS 규격에 따른 기계 테이블에 적합
판매 단위
₩5,741,274 / 개
부가세 별도
재고 현황은 실시간으로 반영됩니다.
Added to your shopping cart
D1=나사
M16
D3=마운팅 홀
M16
D4=마운팅 홀
M12
D=천공
16
H=높이
50
L=길이
500
N1=그리드 홀 수
93
NB=조립 홀 수
9
NL=조립 홀 수
9
Item
Subplate
L2
400
L3
200
L5
250
L6
200
L7
75
모델 1
그리드 홀 있음
본체 재질
GJL300
타입
B
설명
재료
GJL 300.
표면 마무리
장착면 및 클램핑 표면, 연마됨.
정보
그리드 간격 50 ±0.02mm.

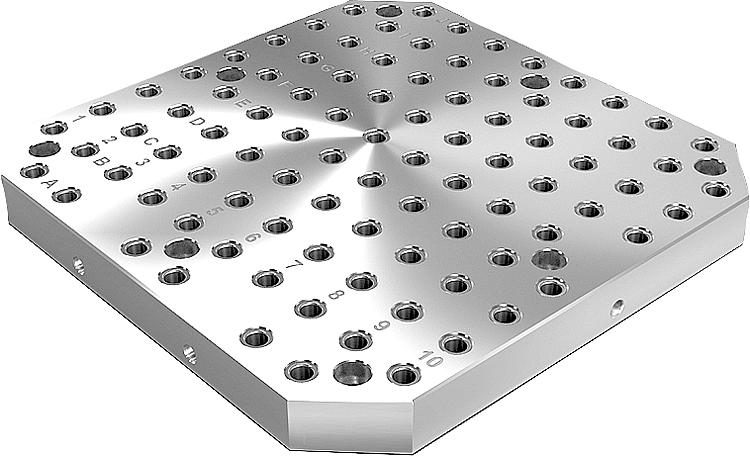

그리드 홀이 있는 팔레트는 모듈식 고정장치를 구성하는 데 사용됩니다. 이 팔레트는 기계 테이블에 바로 배치 및 고정됩니다.
영숫자로 표시된 그리드 홀은 반복 시 클램핑 유닛의 지정된 할당을 보장합니다.
팔레트는 DIN55201 및 JIS6337-1980에 따라 공작기계용 기계 테이블에 적합합니다.
DIN 55201에 따라 기계 테이블의 팔레트 표시를 위한 포지셔닝 볼트는 별도로 주문해야 합니다.
그리드 홀을 막기 위한 보호 플러그는 별도로 주문해야 합니다.
운반용 링 나사를 포함하여 제공됩니다.
요청 시 다른 치수도 공급 가능합니다.
그리드 홀이 있는 팔레트는 모듈식 고정장치를 구성하는 데 사용됩니다. 이 팔레트는 기계 테이블에 바로 배치 및 고정됩니다.
영숫자로 표시된 그리드 홀은 반복 시 클램핑 유닛의 지정된 할당을 보장합니다.
팔레트는 DIN55201 및 JIS6337-1980에 따라 공작기계용 기계 테이블에 적합합니다.
DIN 55201에 따라 기계 테이블의 팔레트 표시를 위한 포지셔닝 볼트는 별도로 주문해야 합니다.
그리드 홀을 막기 위한 보호 플러그는 별도로 주문해야 합니다.
운반용 링 나사를 포함하여 제공됩니다.
요청 시 다른 치수도 공급 가능합니다.

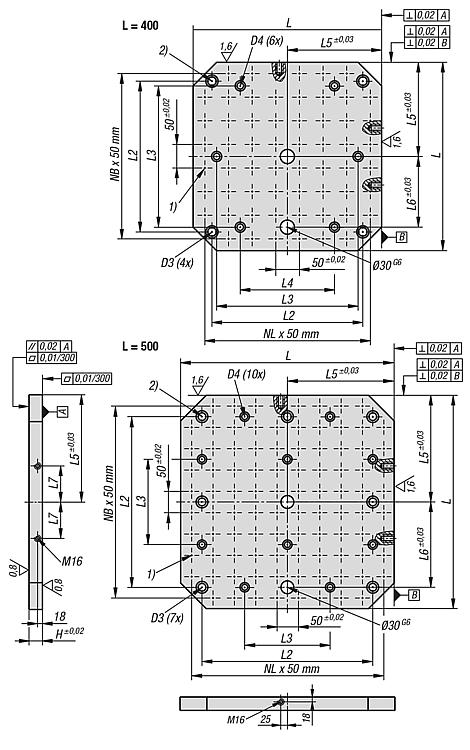

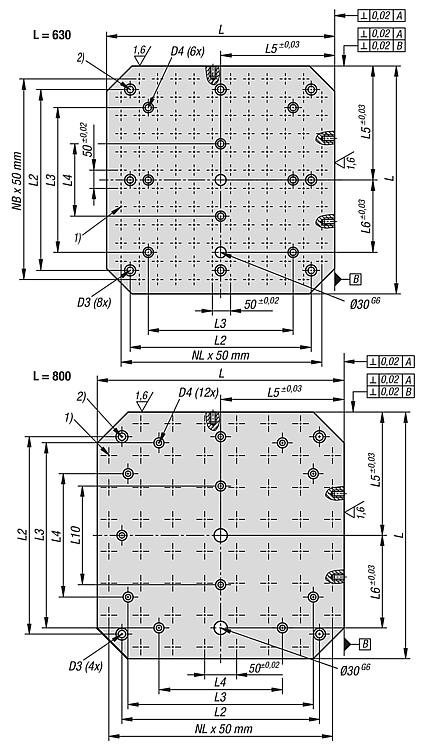

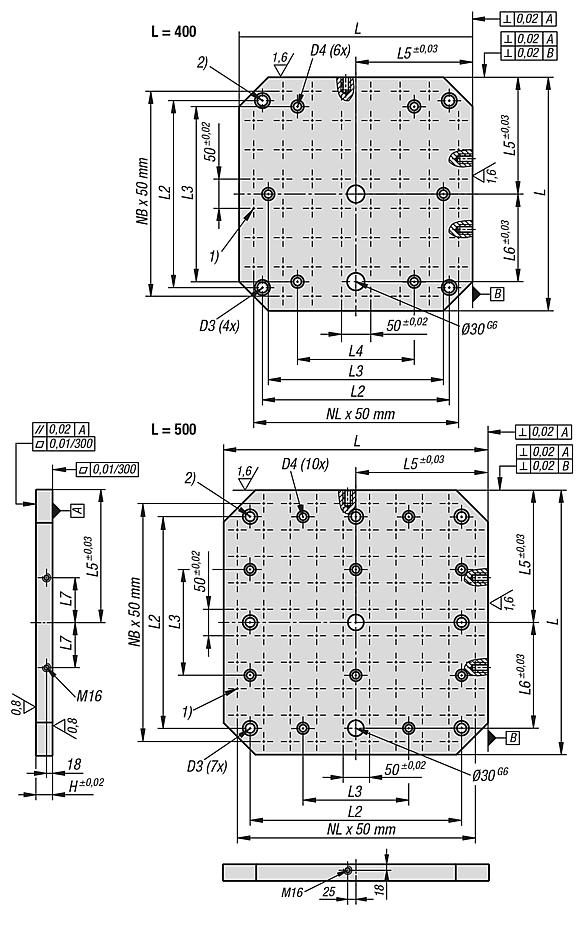

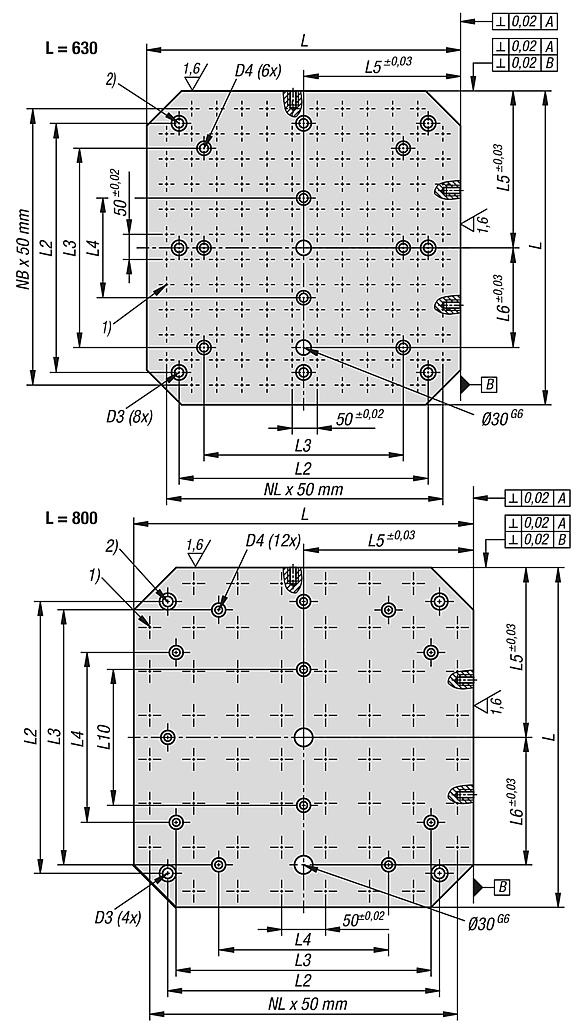

도면 설명

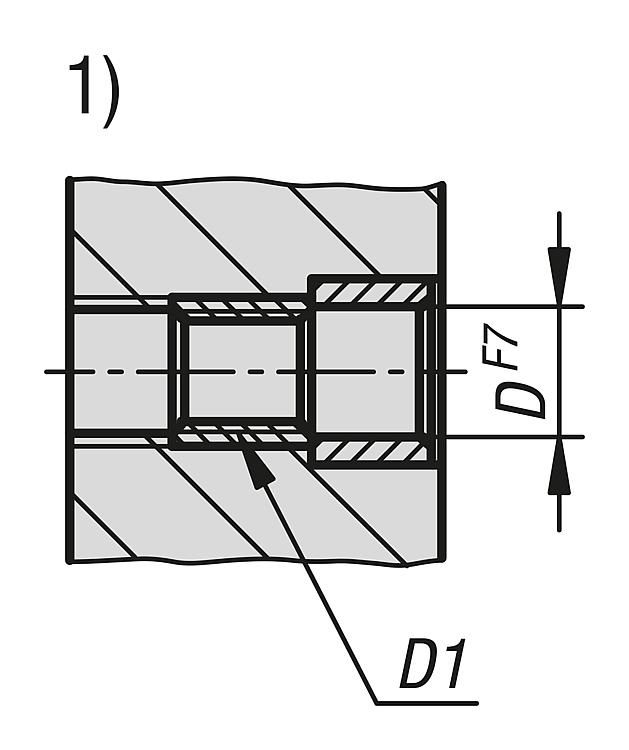

1) 그리드 홀
2) 소켓 헤드 나사 DIN 912용 관통홀 (D3/D4)
2) 소켓 헤드 나사 DIN 912용 관통홀 (D3/D4)
