양면 앵글 플레이트, 회주철, T-슬롯 있음
 K0803

양면 앵글 플레이트, 회주철, T-슬롯 있음

 뒤로

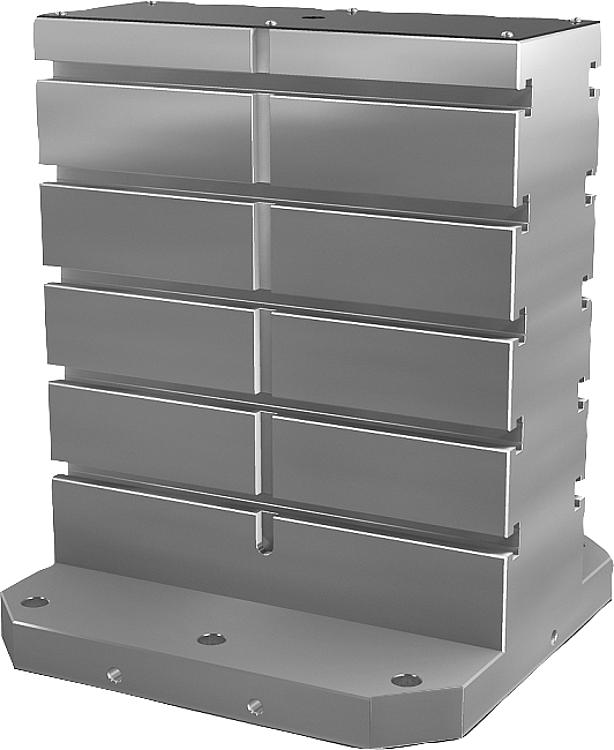

품목 설명/제품 이미지
설명재질:GJL 300.표면 마무리:장착면 및 클램핑 표면, 정밀 가공됨정보:T-슬롯이 있는 양면 앵글 플레이트는 수평 기계에 모듈식 고정장치를 구성하는 데 사용됩니다.
세로 및 가로 방향의 정확한 슬롯 간격은 클램핑 과정에서 매우 높은 반복 정확도를 보장합니다.
양면 앵글 플레이트는 DIN55201 및 JIS6337-1980에 따라 공작기계용 기계 테이블에 적합합니다.
DIN 55201에 따라 기계 테이블의 팔레트 표시를 위한 포지셔닝 볼트는 별도로 주문해야 합니다.
운반용 링 나사를 포함하여 제공됩니다.
요청 시 다른 치수도 공급 가능합니다.도면 설명:
1) 소켓 헤드 나사 DIN 912용 관통홀 (D3/D4)
특징:
RoHS
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
데이터 시트 K0803 양면 앵글 플레이트, 회주철, T-슬롯 있음 377 kB
기본 부품의 포지셔닝 기술 안내 2 MB

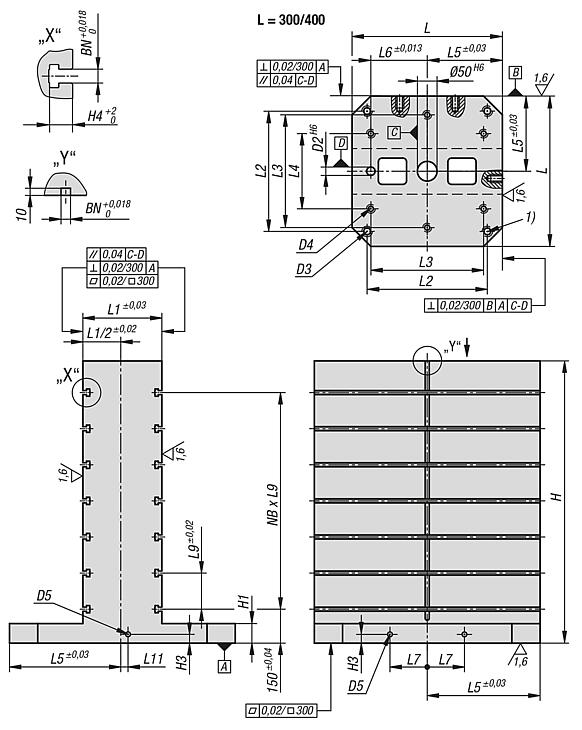

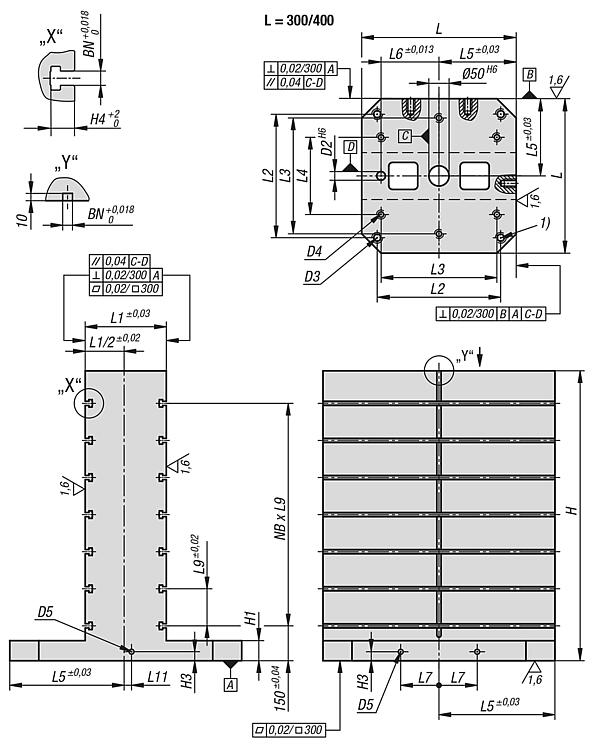

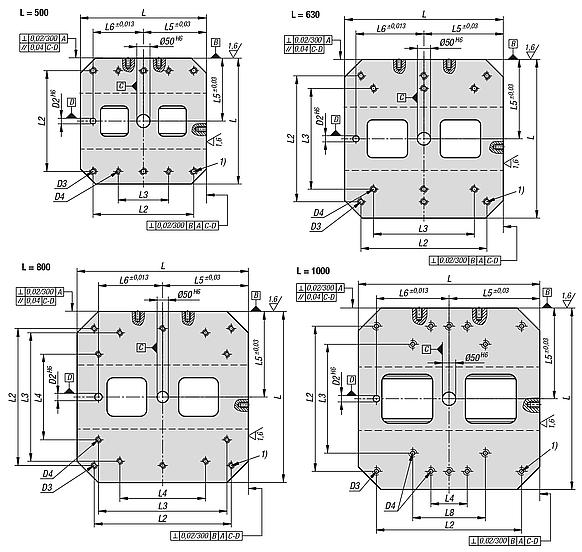

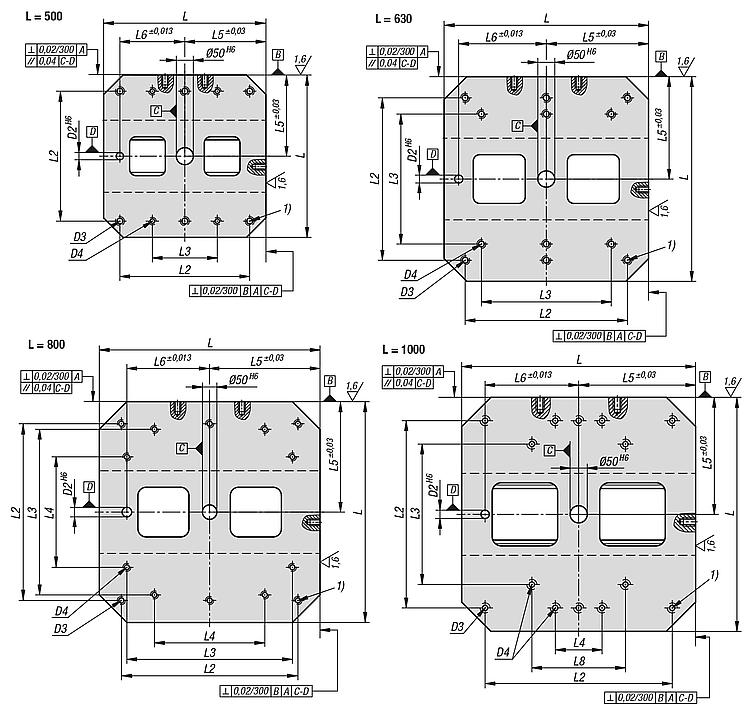

도면

양면 앵글 플레이트, 회주철, T-슬롯 있음
양면 앵글 플레이트, 회주철, T-슬롯 있음

캐드데이터 및 상세 정보
주문 번호LHH4H1D2

D3D4D5H3L1L2L3L4L5L6L7L8L9L11BN=슬롯 너비NB=조립 홀 수CAD액세서리가격주문
K0803.314040050400500235020M16M12M161815032030020020015055-10025143 요청 시
K0803.314040065400650235020M16M12M161815032030020020015055-10025144 요청 시
K0803.314050060500600235020M16M12M1618200400200-25020075-10025144 요청 시
K0803.314050075500750235020M16M12M1618200400200-25020075-10025145 요청 시
K0803.314063070630700235025M16M16M1618250500400-315200100-12525144 요청 시
K0803.314063085630850235025M16M16M1618250500400-315200100-12525145 요청 시
K0803.314080080800800235025M16M16M1618300640600400400300135-15025144 요청 시
K0803.3140801008001000235025M16M16M1618300640600400400300135-15025145 요청 시
K0803.31410010010001000235525M20M20M161835080060020050040016540016025145 요청 시
K0803.31410012510001250235525M20M20M161835080060020050040016540016025146 요청 시
K0803.318040050400500305020M16M12M161815032030020020015055-10025183 요청 시
K0803.318040065400650305020M16M12M161815032030020020015055-10025184 요청 시
K0803.318050060500600305020M16M12M1618200400200-25020075-10025184 요청 시
K0803.318050075500750305020M16M12M1618200400200-25020075-10025185 요청 시
K0803.318063070630700305025M16M16M1618250500400-315200100-12525184 요청 시
K0803.318063085630850305025M16M16M1618250500400-315200100-12525185 요청 시
K0803.318080080800800305025M16M16M1618300640600400400300135-15025184 요청 시
K0803.3180801008001000305025M16M16M1618300640600400400300135-15025185 요청 시
K0803.31810010010001000305525M20M20M161835080060020050040016540016025185 요청 시
K0803.31810012510001250305525M20M20M161835080060020050040016540016025186 요청 시
