    6. K0804.14045
D2=내부지름
20
D3=마운팅 홀
M16
D4=마운팅 홀
M12
D5=나사
M16
H=높이
450
L=길이
400
H1
50
H2
70
Item
Angle plate
L1
130
L10
350
L2
320
L3
300
L4
200
L5
200
L6
150
L7
55
모델 1
double sided
버전 2
교체형 팔레트용
본체 재질
GJL300

설명

재료
GJL 300.
표면 마무리
장착면 및 클램핑 표면, 정밀 가공됨
정보

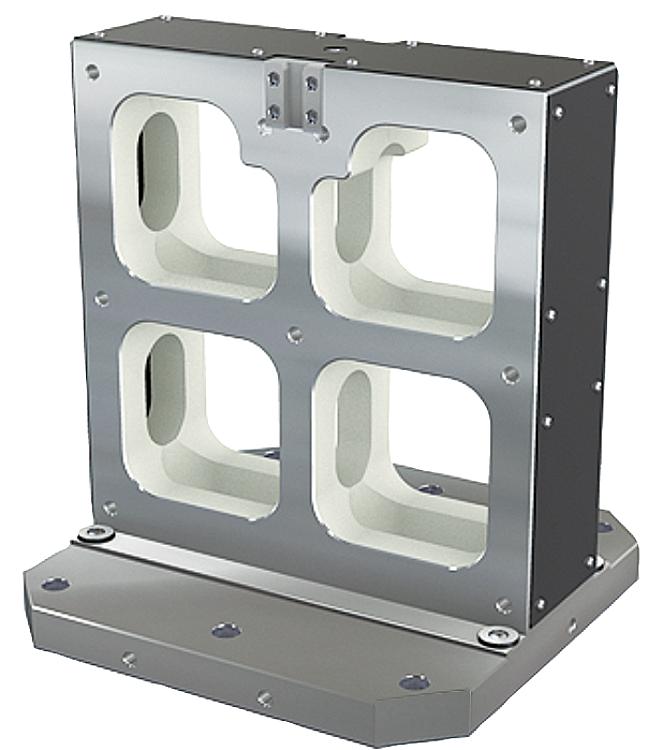

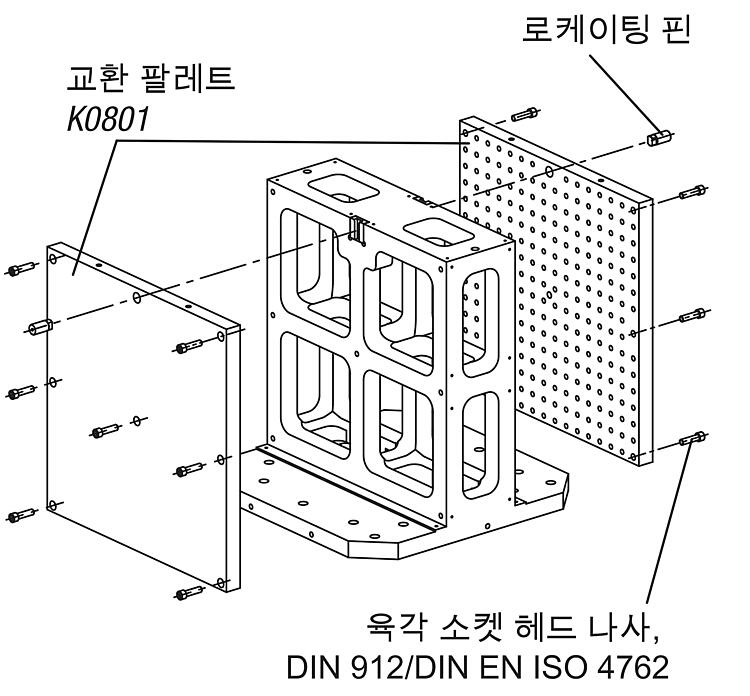

앵글 플레이트에 교환 팔레트를 양쪽 면에 배치 및 고정할 수 있습니다. 이를 통해 효율적인 클램핑 지그의 교환이 가능합니다. 앵글 플레이트는 DIN 55201 및 JIS6337-1980에 따라 공작기계용 기계 테이블에 적합합니다. DIN 55201에 따라 기계 테이블의 앵글 플레이트 표시를 위한 포지셔닝 볼트는 별도로 주문해야 합니다.
운반용 링 나사 및 교환 팔레트 포지셔닝을 위한 포지셔닝 볼트 2개를 포함하여 제공됩니다.

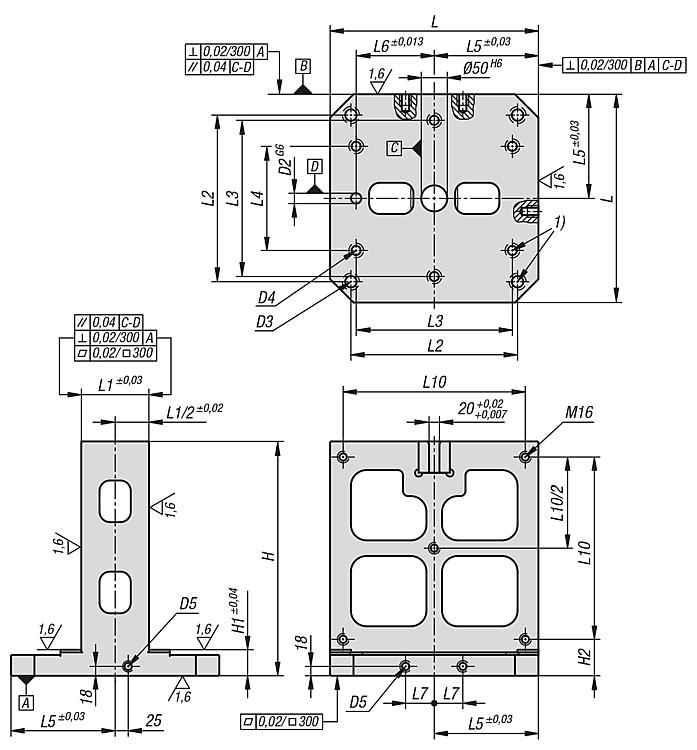

도면 설명
1) 소켓 헤드 나사 DIN 912용 관통홀
