넓은 한 면 회주철 앵글 플레이트 T-슬롯 있음
K1531

넓은 한 면 회주철 앵글 플레이트 T-슬롯 있음

뒤로

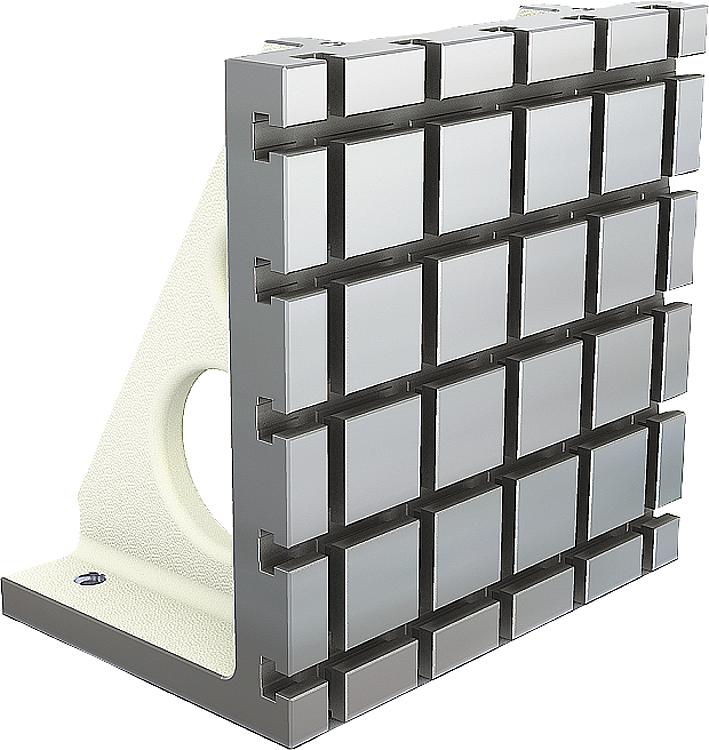

품목 설명/제품 이미지

설명재질:GJL 300.표면 마무리:장착면 및 클램핑 표면, 정밀 가공됨정보:앵글 플레이트는 공작물과 장치를 수직으로 배치하고 고정하는 데 적합합니다. T-슬롯이 있는 앵글 플레이트는 표준화된 클램핑 유닛으로, 공작물 클램핑을 빠르고 경제적으로 구성할 수 있는 방법을 제공합니다. 세로 및 가로 방향의 정확한 슬롯 간격은 클램핑 과정에서 높은 반복 정확도를 보장합니다.
운반용 링 나사를 포함하여 제공됩니다.

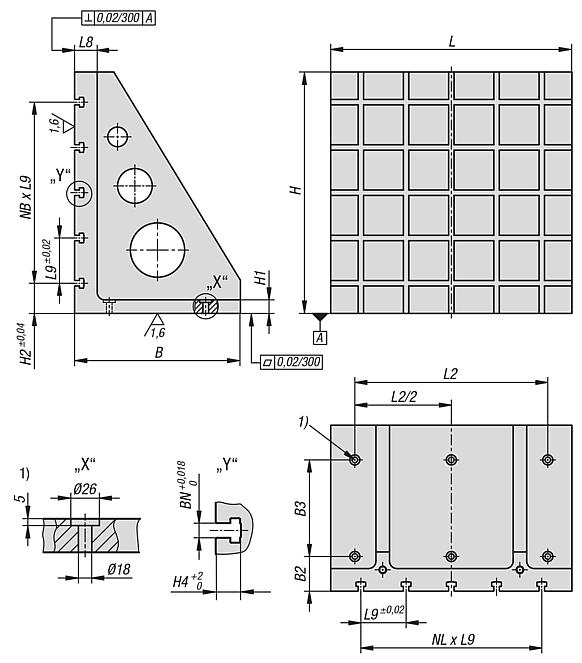

도면 설명:
1) 소켓 헤드 나사 DIN 912용 관통홀
특징:
RoHS
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
 데이터 시트 K1531 넓은 한 면 회주철 앵글 플레이트 T-슬롯 있음 269 kB
 기본 부품의 포지셔닝 기술 안내 2 MB

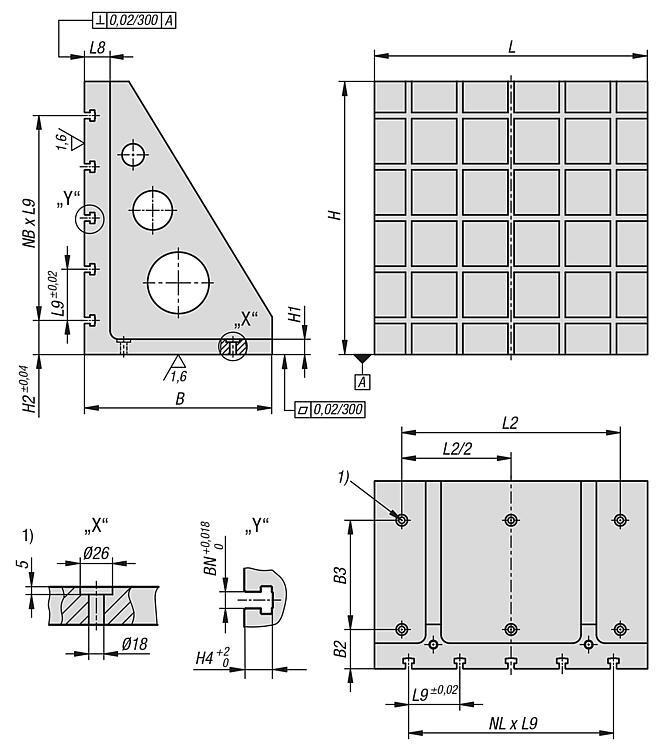

도면

넓은 한 면 회주철 앵글 플레이트 T-슬롯 있음

캐드데이터 및 상세 정보

주문 번호LB

HH4L2B2B3H1H2L8L9BN=슬롯 너비NL=조립 홀 수NB=조립 홀 수CAD액세서리가격주문
K1531.31430223030022030023250901003050601001422 요청 시
K1531.31440284040030040023320901603050601001433 요청 시
K1531.31450345050035050023400902003550601001444 요청 시
K1531.314634363630450630235001002504065651251444 요청 시
K1531.3148052808005508002364011532045100751501444 요청 시
K1531.31830223030022030030250901003050601001822 요청 시
K1531.31840284040030040030320901603050601001833 요청 시
K1531.31850345050035050030400902003550601001844 요청 시
K1531.318634363630450630305001002504065651251844 요청 시
K1531.3188052808005508003064011532045100751501844 요청 시
