커넥터 M8x1 스크루 잠금 기능이 있는 부시, 비차폐형
 K1874

커넥터 M8x1 스크루 잠금 기능이 있는 부시, 비차폐형

 뒤로

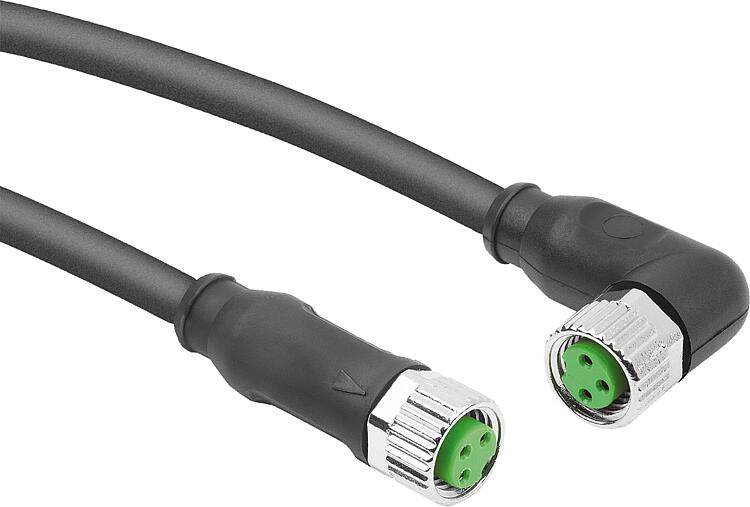

품목 설명/제품 이미지

 전 품목 불러오기/필터링
설명재질:하우징: 플라스틱.
케이블: PUR(4핀 PVC).
와이어 절연: 폴리프로필렌(4핀 PVC).
접점: 구리 합금.
접점 표면: Au(금).
잠금 매커니즘: 아연 다이캐스트 니켈 플레이트.표면 마무리:부시(암).
하우징 색상: 검정.
케이블 색상: 검정.정보:스크루 잠금 기능이 있는 커넥터.
케이블에 몰딩된 커넥터.

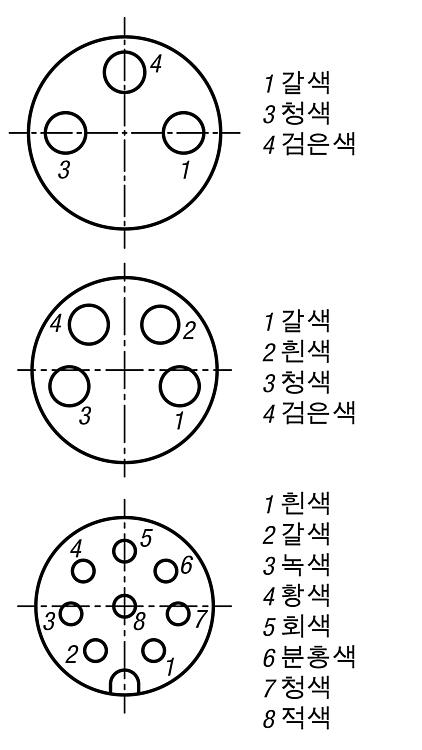

색상 코드 DIN 47100에 따른 코어 식별.
식별코드 A. 잠금 메커니즘의 권장 조임 토크 0.4Nm.
커넥터는 플랜트, 제어 및 전기 장치 제조에 사용하도록 설계되었습니다.기술 데이터:커넥터 사이클 수: ≥ 100.
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
데이터 시트 K1874 커넥터 M8x1 스크루 잠금 기능이 있는 부시, 비차폐형 295 kB

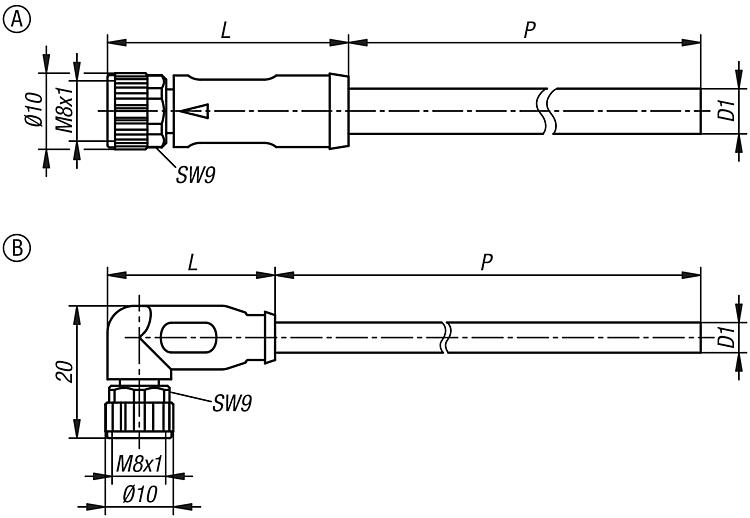

도면 (전체 요약)

커넥터 M8x1 스크루 잠금 기능이 있는 부시, 비차폐형

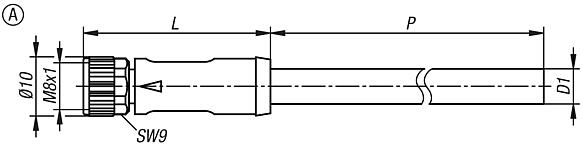

비차폐 스크루 잠금 기능이 있는 부시 M8x1 소켓, A형, 직선형 소켓

 자세한 정보

도면

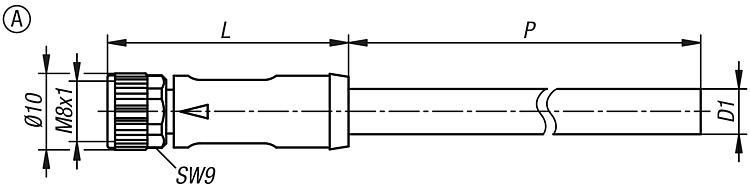

비차폐 스크루 잠금 기능이 있는 부시 M8x1 소켓, A형, 직선형 소켓

캐드데이터 및 상세 정보
주문 번호

버전 2타입형태 타입PD1

L도선 단면 도선 x 수보호 등급작동 전압
V		정격-
충격 전압
V		CAD액세서리가격주문
K1874.010X20003핀A직선형 부시20004,1323 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 요청 시
K1874.010X50003핀A직선형 부시50004,1323 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 요청 시
K1874.011X30004-폴A직선형 부시30004,8324 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 요청 시
K1874.011X50004-폴A직선형 부시50004,8324 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 요청 시
K1874.012X30008핀A직선형 부시30005,5348 x 0,14 mm²IP65/IP6730 AC / 30 DC800 요청 시
K1874.012X50008핀A직선형 부시50005,5348 x 0,14 mm²IP65/IP6730 AC / 30 DC800 요청 시
주문 번호

정격 전류
(40 °C)
A		도체 저항
(20 °C)
Ω/Km		오염도정격 전압
V		시험 전압
V		굴곡 반경
케이블
이동		CAD액세서리가격주문
K1874.010X20004793300 AC2500 AC≥ 10 x D1 요청 시
K1874.010X50004793300 AC2500 AC≥ 10 x D1 요청 시
K1874.011X30004793300 AC2000 AC≥ 10 x D1 요청 시
K1874.011X50004793300 AC2000 AC≥ 10 x D1 요청 시
K1874.012X30001,5783300 AC3000 AC≥ 10 x D1 요청 시
K1874.012X50001,5783300 AC3000 AC≥ 10 x D1 요청 시
주문 번호

굴곡 반경
케이블
고정		숫자
굽힘 사이클
최대		온도 범위
케이블
이동		온도 범위
케이블
고정		EMC 호환성무할로겐CAD액세서리가격주문
K1874.010X2000≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-예 요청 시
K1874.010X5000≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-예 요청 시
K1874.011X3000≥ 5 x D12000000 (25 °C)-5 °C - +80 °C-30 °C - +80 °C-아니오 요청 시
K1874.011X5000≥ 5 x D12000000 (25 °C)-5 °C - +80 °C-30 °C - +80 °C-아니오 요청 시
K1874.012X3000≥ 6 x D12000000 (25 °C)-15 °C - +80 °C-30 °C - +80 °C-아니오 요청 시
K1874.012X5000≥ 6 x D12000000 (25 °C)-15 °C - +80 °C-30 °C - +80 °C-아니오 요청 시

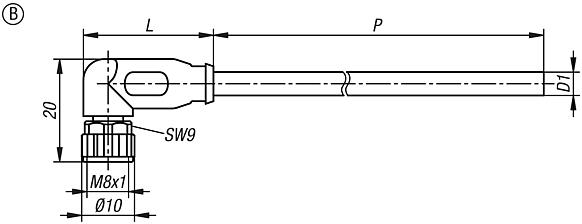

비차폐 스크루 잠금 기능이 있는 부시 M8x1 소켓, B형, 앵글형 소켓

 자세한 정보

도면
비차폐 스크루 잠금 기능이 있는 부시 M8x1 소켓, B형, 앵글형 소켓

캐드데이터 및 상세 정보
주문 번호버전 2타입형태 타입PD1

L도선 단면 도선 x 수보호 등급작동 전압
V		정격-
충격 전압
V		CAD액세서리가격주문
K1874.030X20003핀B앵글형 부시20004,1253 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 요청 시
K1874.030X50003핀B앵글형 부시50004,1253 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 요청 시
K1874.031X30004-폴B앵글형 부시30004,8254 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 요청 시
K1874.031X50004-폴B앵글형 부시50004,8254 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 요청 시
K1874.032X30008핀B앵글형 부시30005,5248 x 0,14 mm²IP65/IP6730 AC / 30 DC800 요청 시
K1874.032X50008핀B앵글형 부시50005,5248 x 0,14 mm²IP65/IP6730 AC / 30 DC800 요청 시
주문 번호

정격 전류
(40 °C)
A		도체 저항
(20 °C)
Ω/Km		오염도정격 전압
V		시험 전압
V		굴곡 반경
케이블
이동		CAD액세서리가격주문
K1874.030X20004793300 AC2500 AC≥ 10 x D1 요청 시
K1874.030X50004793300 AC2500 AC≥ 10 x D1 요청 시
K1874.031X30004793300 AC2000 AC≥ 10 x D1 요청 시
K1874.031X50004793300 AC2000 AC≥ 10 x D1 요청 시
K1874.032X30001,5783300 AC3000 AC≥ 10 x D1 요청 시
K1874.032X50001,5783300 AC3000 AC≥ 10 x D1 요청 시
주문 번호

굴곡 반경
케이블
고정		숫자
굽힘 사이클
최대		온도 범위
케이블
이동		온도 범위
케이블
고정		EMC 호환성무할로겐CAD액세서리가격주문
K1874.030X2000≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-예 요청 시
K1874.030X5000≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-예 요청 시
K1874.031X3000≥ 5 x D12000000 (25 °C)-5 °C - +80 °C-30 °C - +80 °C-아니오 요청 시
K1874.031X5000≥ 5 x D12000000 (25 °C)-5 °C - +80 °C-30 °C - +80 °C-아니오 요청 시
K1874.032X3000≥ 6 x D12000000 (25 °C)-15 °C - +80 °C-30 °C - +80 °C-아니오 요청 시
K1874.032X5000≥ 6 x D12000000 (25 °C)-15 °C - +80 °C-30 °C - +80 °C-아니오 요청 시
