K2330

스프링　힌지，　알루미늄　프로필，　완충　장치　있음

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 힌지
    - 스프링　힌지，　알루미늄　프로필，　완충　장치　있음

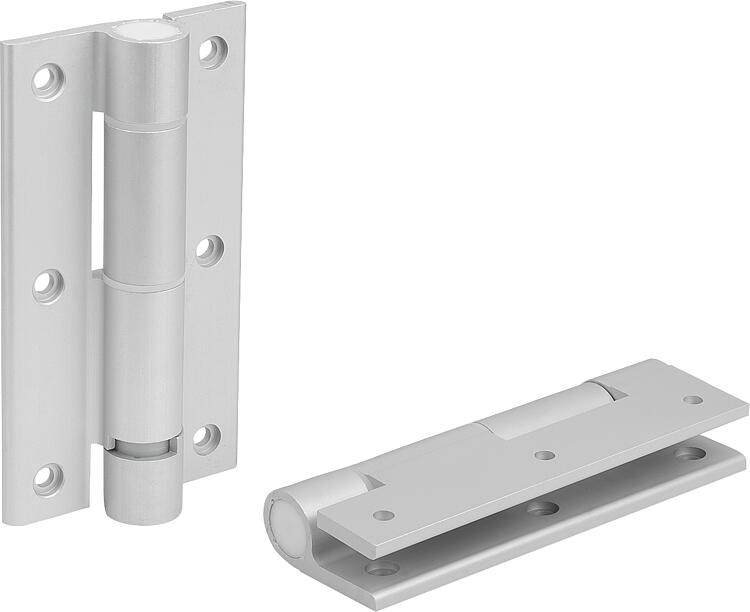

품목 설명/제품 이미지

설명재질:알루미늄 6082 T5.표면 마무리:알루미늄, 전기 산화처리，　무색．정보:힌지는 내장된 완충 장치가 있습니다. 이는 문과 덮개의 부드러운 열림(A형)과 닫힘(B형)을 가능하게 합니다. 부가적으로 힌지는 문과 덮개를 쉽게 열 수 있도록 들림 장치가 구비되어 있습니다.
힌지는 수평과 수직으로 적용에 적합니다.

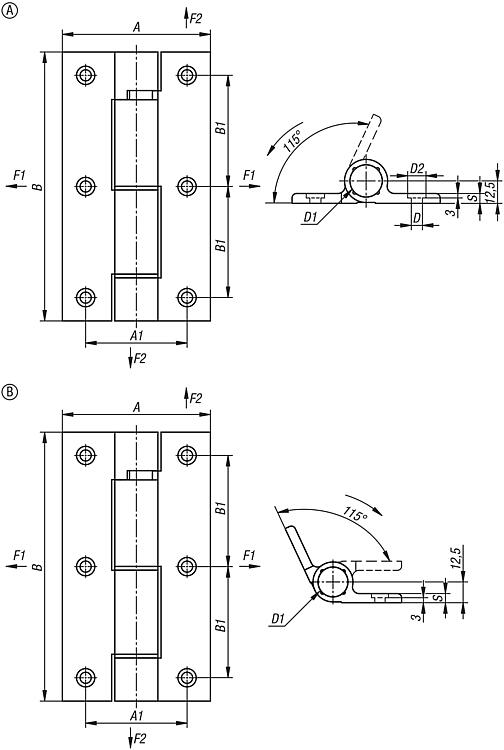

완충 장치의 작동　방향은 도표에서 화살표로 표시되었습니다.
완충 시스템의 손상을 막기 위해 열림 각도는 115°로 제한되어 있습니다.

문과 덮개의 열림과 닫힘을 억지로 빠르게 하지 마십시오. 완충 장치가 손상될 수 있습니다.
토크 완충 장치, 1,7 ~ 2,5 Nm.
스프링의 토크는 제품에 따라 다릅니다.:
열림 스프링의 토크, K2330.8215000용: M(180°) : 2.70 Nm / M(65°) : 3.69 Nm.
열림 스프링의 토크, K2330.8215001용: M(180°) : 1,45 Nm / M(65°) : 2,29 Nm.
닫힘 스프링의 토크, K2330.8215010용: M(0°) : 2.68 Nm / M(115°) : 3.65 Nm.
닫힘 스프링의 토크, K2330.8215011용: M(0°) : 1,45 Nm / M(115°): 2,28 Nm.온도 범위:0 C ~ ＋４0 C.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2330 스프링　힌지，　알루미늄　프로필，　완충　장치　있음

158 kB

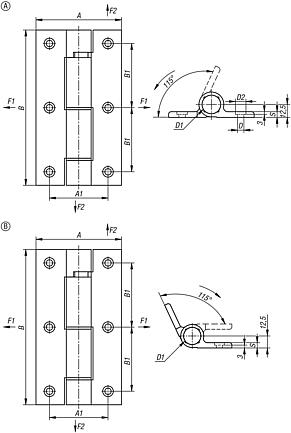

도면 (전체 요약)
