K1173

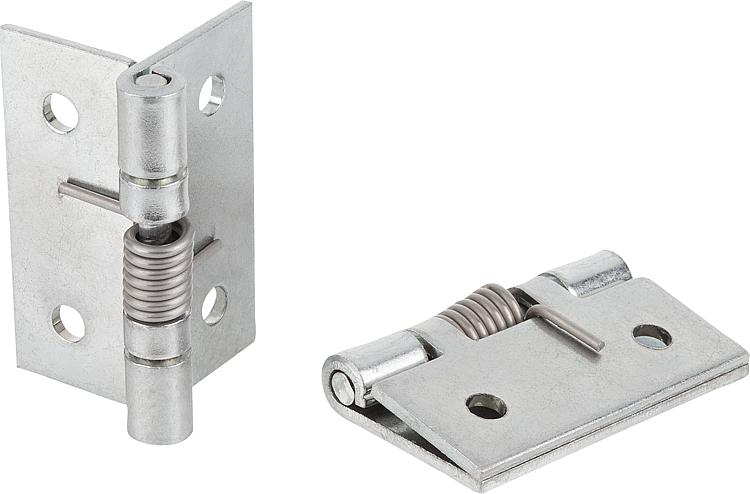

스프링 힌지스틸, 스테인리스 스틸 혹은 알루미늄, 50 mm

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 힌지
    - 스프링 힌지스틸, 스테인리스 스틸 혹은 알루미늄, 50 mm

품목 설명/제품 이미지

설명재질:스틸, 스테인리스 스틸 1.4301 혹은 알루미늄 5754.
클램핑 스프링, 스틸 혹은 스테인리스 스틸.표면 마무리:스틸, 아연 도금.
스테인리스 스틸 및 알루미늄, 블랭크.
클램핑 스프링, 아연-알루미늄-합금.정보:롤 모양의 힌지.
개구 각도 270°.

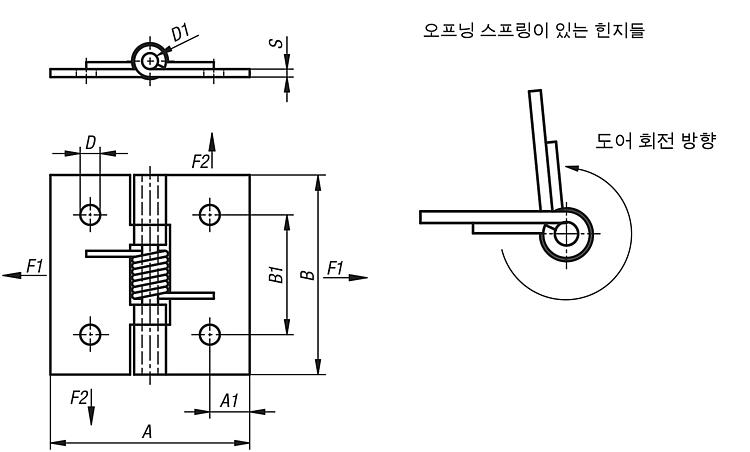

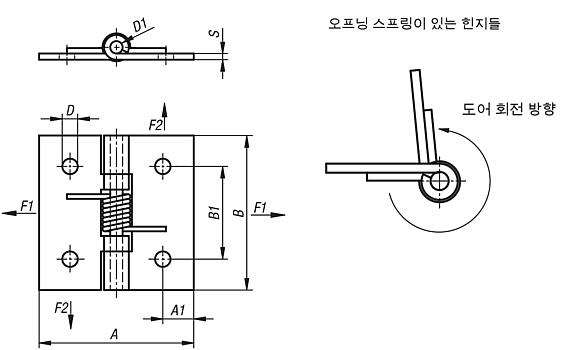

스프링 토크 열기:
M(0°) : 1.5Nm / M(90°) : 1.1Nm / M(180°) : 0.65Nm

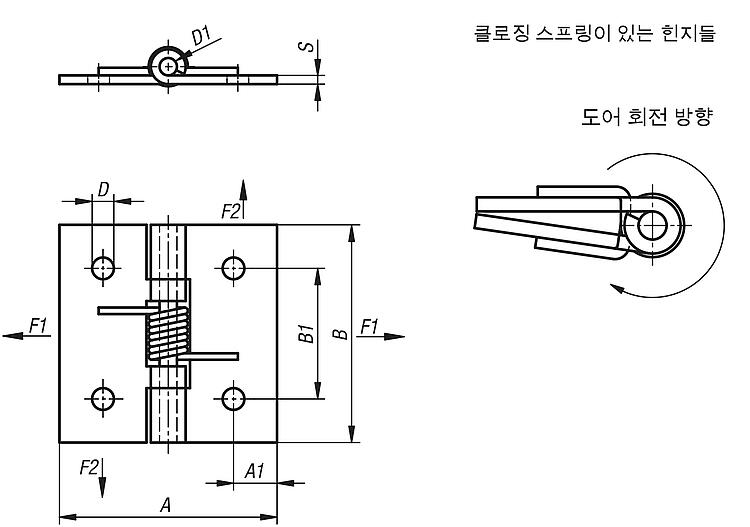

스프링 토크 닫기:
M(0°) : 0.25Nm / M(90°) : 0.65Nm / M(180°) : 1.1Nm

알루미늄 힌지의 클램핑 스프링은 아연-알루미늄-합금 스틸입니다.

표시된 힌지의 부하 값은 안전 요소를 고려하지 않은 모든 책임이 배제된, 구속력 없는 기준치입니다. 지정된 값은 참고용으로만 사용되고 속성에 대해 법적 구속력에 기반한 보증을 제공하지 않습니다.
부하값은 실험실 조건에서 계산되었습니다. 힌지가 각각의 용도에 적합한지는 사용자가 개별적으로 결정해야 합니다.
힌지가 고정되는 가장 다양한 재료, 고정 방법, 기상 조건 및 마모는 결정된 값에 영향을 미칠 수 있습니다.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1173 스프링 힌지스틸, 스테인리스 스틸 혹은 알루미늄, 50 mm

217 kB

스프링 힌지용 기술 정보

213 kB

도면 (전체 요약)
