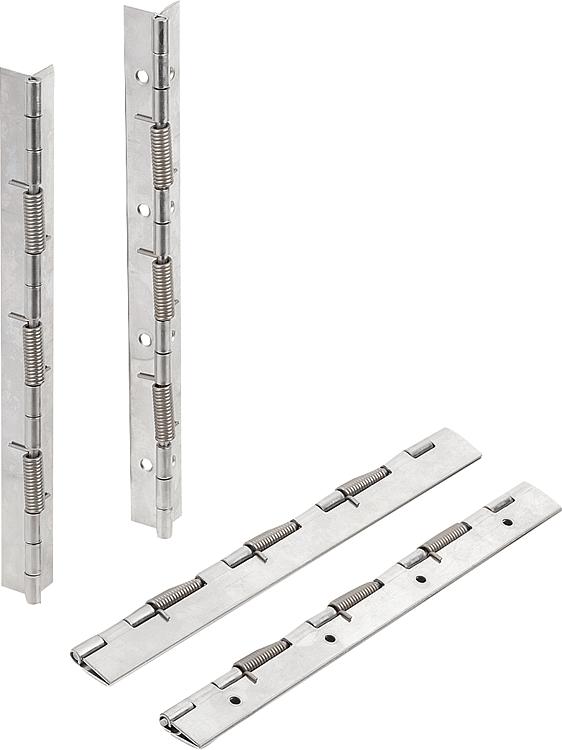

스프링 힌지 스틸 혹은 스테인레스 스틸 소재, 240mm
K1177

스프링 힌지 스틸 혹은 스테인레스 스틸 소재, 240mm

뒤로

품목 설명/제품 이미지

설명재질:스틸 또는 스테인레스 스틸 1.4301.
스테인레스 스틸 소재의 클램핑 스프링.
표면 마무리:스틸, 광택 처리 또는 아연 도금.
스테인레스 스틸, 광택처리.
정보:롤 모양의 힌지.
개구 각도 270°.

스프링 개방 토크:
M(0°) : 2.55 Nm / M(90°) : 1.68 Nm / M(180°) : 0.84 Nm
스프링 폐쇄 토크:
M(0°) : 0.84 Nm / M(90°) : 1.68 Nm / M(180°) : 2.55 Nm

타입 A: 보어 없음
타입 B: 보어 있음

표시된 힌지의 부하값의 경우 안전 요소를 고려하지 않은 어떠한 책임도 배제된, 구속력이 없는 기준치입니다. 지정된 값은 참고용으로만 사용되고 속성에 대해 법적 구속력에 기반한 보증을 제공하지 않습니다.
부하값은 실험실 조건에서 계산되었습니다. 힌지가 각각의 용도에 적합한지는 사용자가 개별적으로 결정해야 합니다.
힌지가 고정되는 가장 다양한 재료, 고정 방법, 기상 조건 및 마모는 결정된 값에 영향을 미칠 수 있습니다.
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
 데이터 시트 K1177 스프링 힌지 스틸 혹은 스테인레스 스틸 소재, 240mm 193 kB
 스프링 힌지용 기술 정보 213 kB

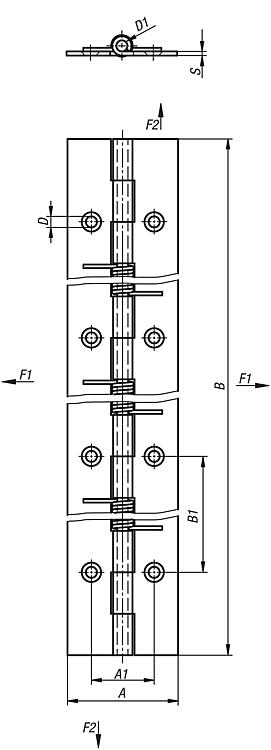

도면 (전체 요약)

스프링 힌지 스틸 혹은 스테인레스 스틸 소재, 240mm

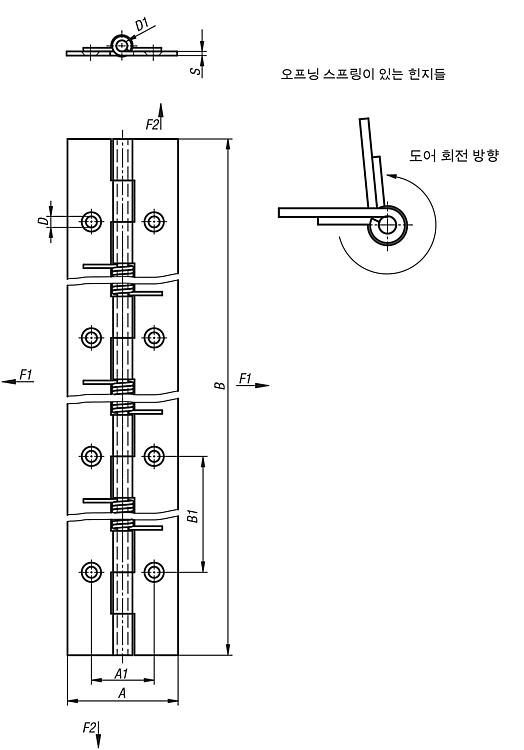

스프링 힌지 스틸 혹은 스테인레스 스틸 소재, 240mm, 스프링 열림

자세한 정보

도면

스프링 힌지 스틸 혹은 스테인레스 스틸 소재, 240mm, 스프링 열림

캐드데이터 및 상세 정보

주문 번호타입모델 1본체 재질본체 색상AA1BB1DD1SCAD액세서리가격주문
K1177.4024000A스프링 열림스틸-40-240--41,5 요청 시
K1177.4024001B스프링 열림스틸-4022,724060441,5 요청 시
K1177.14024000A스프링 열림스테인레스 스틸 A2-40-240--41,5 요청 시
K1177.14024001B스프링 열림스테인레스 스틸 A2-4022,724060441,5 요청 시

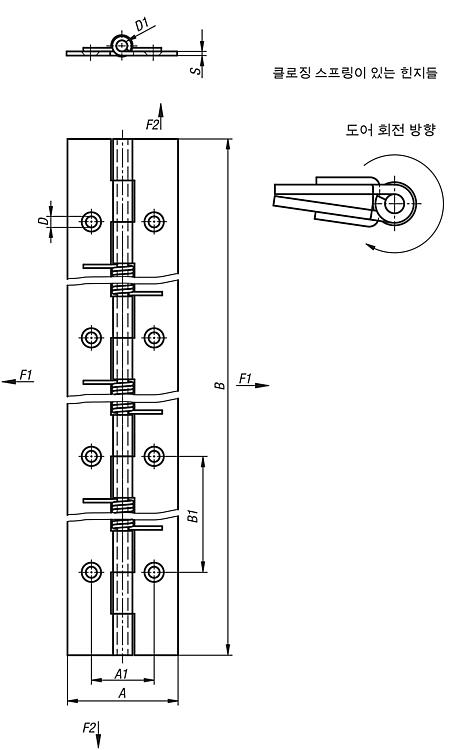

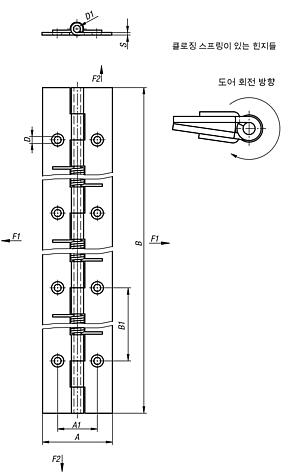

스프링 힌지 스틸 혹은 스테인레스 스틸 소재, 240mm, 스프링 잠김

자세한 정보

도면

스프링 힌지 스틸 혹은 스테인레스 스틸 소재, 240mm, 스프링 잠김

캐드데이터 및 상세 정보

주문 번호타입모델 1본체 재질본체 색상AA1BB1D

D1SCAD액세서리가격주문
K1177.4024010A스프링 잠김스틸-40-240--41,5 요청 시
K1177.4024011B스프링 잠김스틸-4022,724060441,5 요청 시
K1177.14024010A스프링 잠김스테인레스 스틸 A2-40-240--41,5 요청 시
K1177.14024011B스프링 잠김스테인레스 스틸 A2-4022,724060441,5 요청 시
