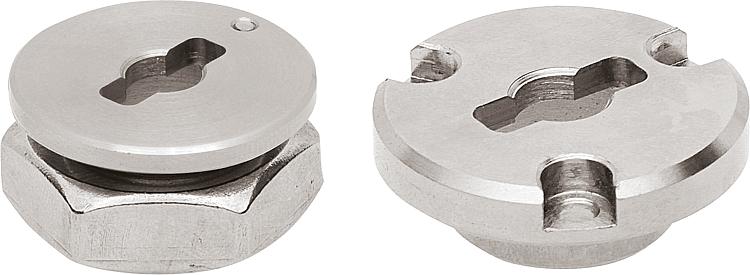

K1062

1/4 클램프 잠금용 클램핑 플레이트

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 회전식 래치, 모서리 보호 프로파일
    - 1/4 클램프 잠금용 클램핑 플레이트

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명재질:스틸 또는 스테인레스 스틸 하우징.
스테인레스 스틸 너트.표면 마무리:니켈 플레이트 또는 자연적 마무리 하우징.
자연적 마무리 너트.정보:나사 스크류 M2 또는 M3이 함께 제공됩니다.

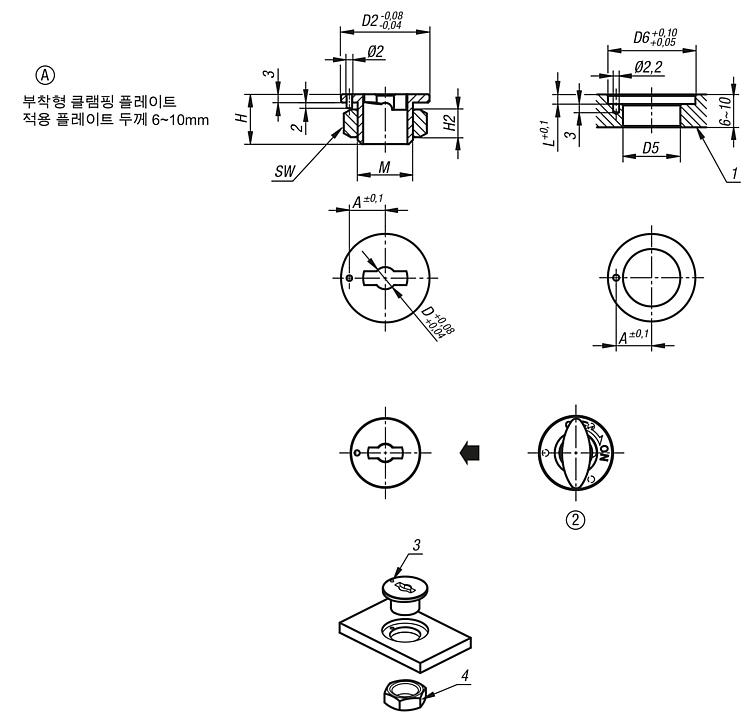

플레이트 두께가 6 - 10mm일 경우 A형 조립 방식

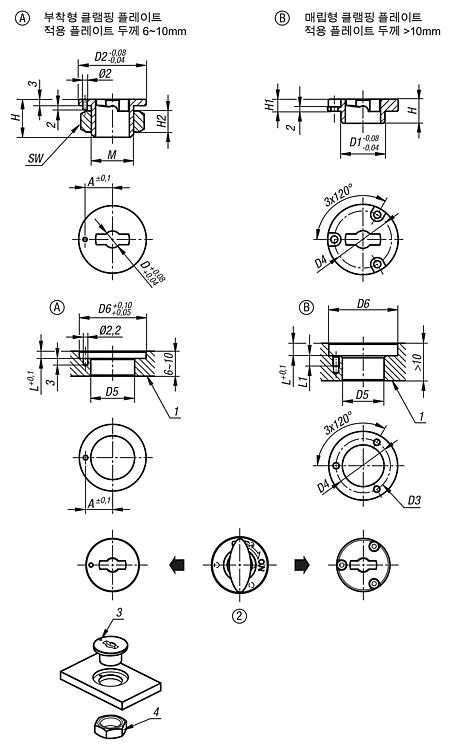

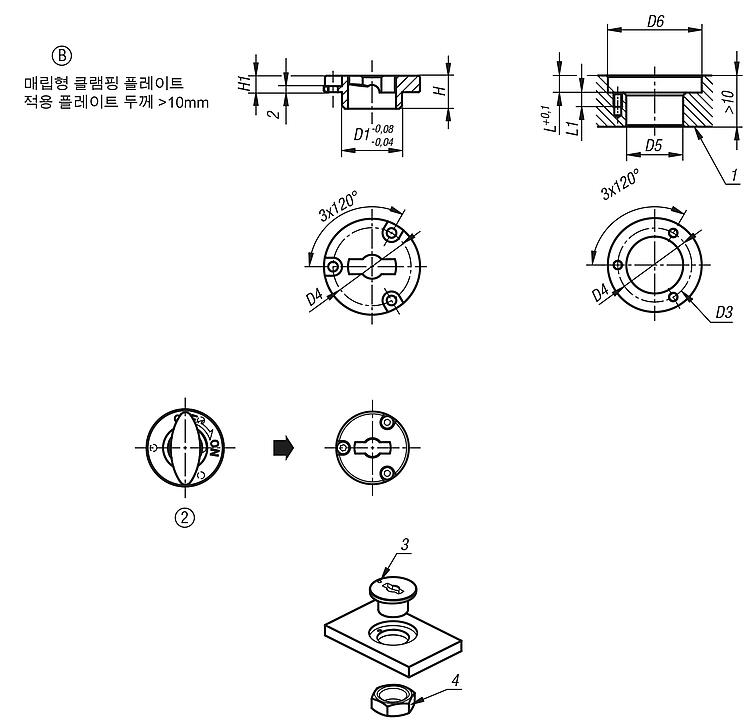

플레이트 두께가 10mm를 초과할 경우 B형 조립 방식액세서리:회전식 클램핑 래치 K1061 혹은 K1558도면 설명:

1) 플레이트
2) 회전식 클램핑 래치
3) 짧은 로케이팅
4) 너트

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1062 1/4 회전 클램프 잠금용 클램핑 플레이트

209 kB

도면 (전체 요약)

1/4 회전 클램프 잠금용 클램핑 플레이트 표면 마운팅

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	버전 2	D	D2	A	M	H2	SW	H	D5	D6	L	가격
K1062.50	A	스틸	배치	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	요청 시
K1062.80	A	스틸	배치	8	32	13	M20X1,5	10	30	18	21	32	3,5	요청 시
K1062.150	A	스테인레스 스틸	배치	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	요청 시
K1062.180	A	스테인레스 스틸	배치	8	32	13	M20X1,5	10	30	18	21	32	3,5	요청 시

1/4 회전 클램프 잠금용 클램핑 플레이트

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	버전 2	D	D1	D2	D4	H	H1	D3 스크류 DIN 912	D5	D6	L	L1	가격
K1062.501	B	스틸	오목한	5	14	25	21	9	4,5	M2	14	26	5	4	요청 시
K1062.801	B	스틸	오목한	8	20	32	26	11	5,5	M3	20	33	6	5	요청 시
K1062.1501	B	스테인레스 스틸	오목한	5	14	25	21	9	4,5	M2	14	26	5	4	요청 시
K1062.1801	B	스테인레스 스틸	오목한	8	20	32	26	11	5,5	M3	20	33	6	5	요청 시
