K1061

회전 클램프 래치, 평면형

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 회전식 래치, 모서리 보호 프로파일
    - 회전 클램프 래치, 평면형

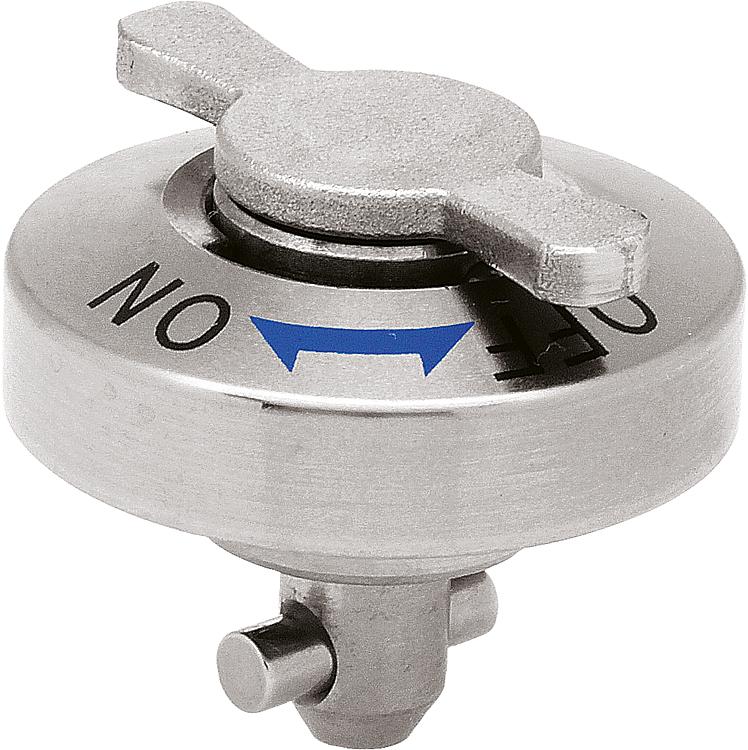

품목 설명/제품 이미지

설명재질:하우징, 스테인리스 스틸.
볼트, 스틸.
핀, 스테인리스 스틸.
노브, 스테인리스 스틸.표면 마무리:하우징, 자연적 마무리.
볼트, 니켈 도금.
핀, 자연적 마무리.
노브, 스테인리스 스틸, 자연적 마무리.정보:나사 스크류 M2 또는 M3이 함께 제공됩니다.
플레이트 두께가 6 또는 12mm일 경우 A형 조립 방식

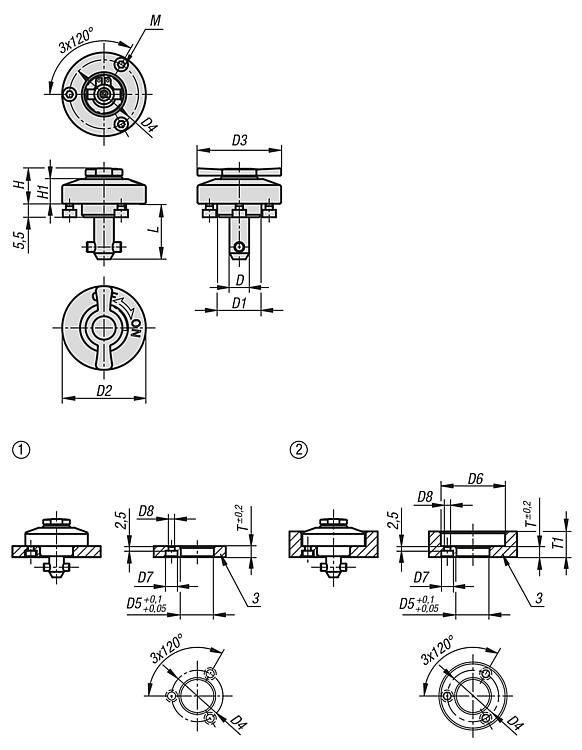

플레이트 두께가 12 - 20mm일 경우 B형 조립 방식액세서리:클램핑 플레이트 K1062도면 설명:

1) 조립 방식 1
2) 조립 방식 2
3) 플레이트

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1061 회전 클램프 래치, 평면형

366 kB

기술 정보

206 kB

도면

캐드데이터 및 상세 정보

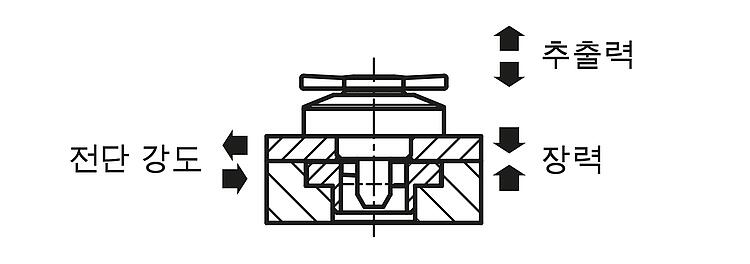

주문 번호	D	D1	D2	D3	D4	H	H1	L	M	D5	D6	D7	D8	T	T1	장력 N	전단 강도 kN	추출력 F kN	온도 저항	가격
K1061.5162	5	14	25	20	21	11,5	6,5	15,5	M2x3	14	26	4,4	2,4	6	6-10	60	1,8	1,2	≤200 °C	요청 시
K1061.8172	8	18	34	32	28	15,4	10	17	M3x4	18	35	6,5	3,4	6	6-14	90	3,2	2,6	≤200 °C	요청 시
K1061.8232	8	18	34	32	28	15,4	10	23	M3x4	18	35	6,5	3,4	12	12-20	90	3,2	2,6	≤200 °C	요청 시
