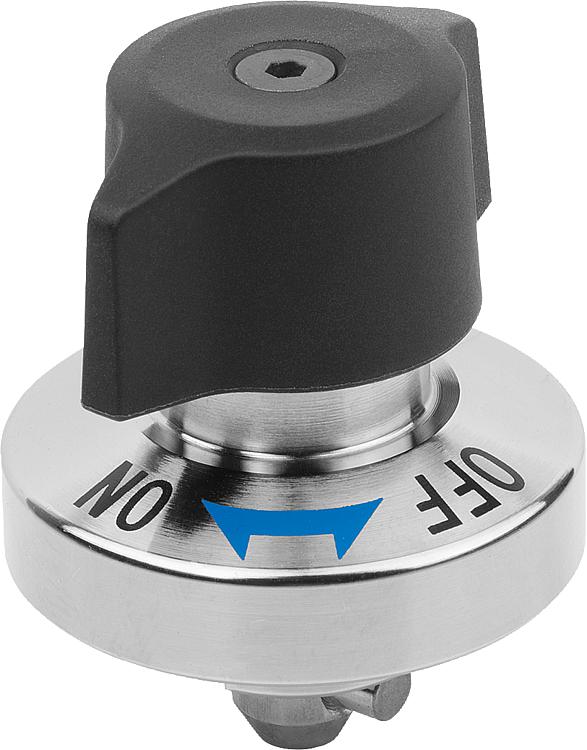

회전식 클램핑 래치는 장치 또는 플랩을 빠르고 간단하게 교체하고 잠그는 데 사용합니다.
공구 없이 클램핑할 수 있어 준비 시간이 단축됩니다.

스테인레스 스틸 하우징.
스틸 볼트.
스테인리스 스틸 핀.
열가소성 PA(폴리아미드) 회전 헤드.

자연적으로 마무리된 하우징.
볼트, 니켈 도금.
광택처리된 핀.
강화 유리 섬유 PA 회전 헤드, 검정색.

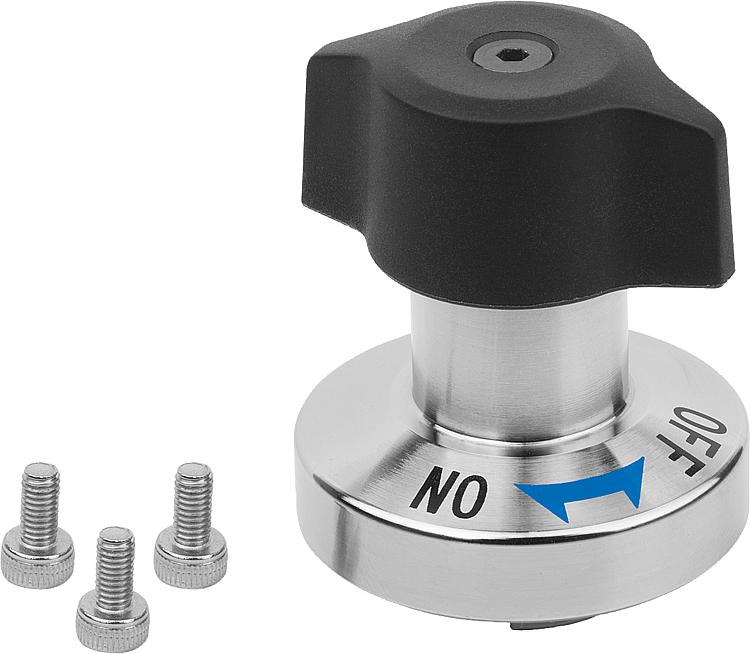

스테인리스 스틸 소재의 고정 나사 M2 또는 M3가 함께 공급됩니다.

플레이트 두께 6mm용 조립방식 1.
플레이트 두께 6mm 이상 14mm용 조립방식 2.

고정력이 초과되면 플레이트 사이에 0.1mm 이상의 간격이 생깁니다.

회전 헤드가 ”OFF” 위치에 있고고 샤프트가 삽입된 상태인지 확인하십시오.
회전식 클램핑 래치를 미리 조립된 클램핑 플레이트 위로 밀거나 올려놓습니다.
회전 헤드를 아래로 누르고 ”ON” 위치로 돌리십시오.
완전히 고정되면 찰칵 소리가 들립니다.

1) 조립 방식 1
2) 조립 방식 2
3) 플레이트

클램핑 플레이트 K1062
