K0268_PBMN안전 원통형 크랭크 그립, 슬롯 있는 로케이팅 홀 |
뒤로 |
|
|

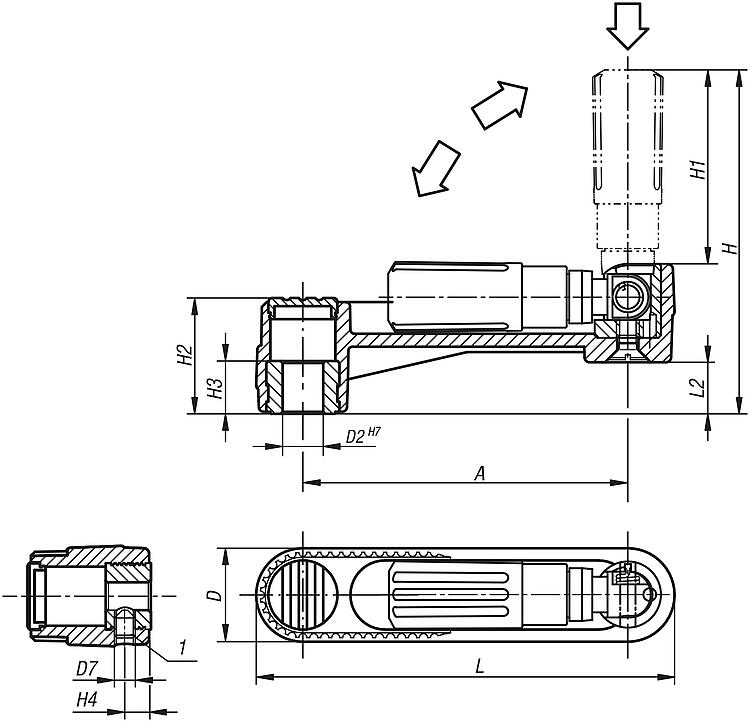

설명재질:크랭크, 열가소성. 원통 그립, 열가소성 및 스틸 소재.표면 마무리:열가소성, 검정회색. 스틸 부품, 검정 산화 마무리.정보:허브의 커버는 조립되지 않은 상태로 공급됩니다. 핸드 크랭크는 십자형 핀 또는 DIN 6912 소켓 헤드 스크류와 DIN 7349 와셔를 축 방향으로 키 연결하여 샤프트에 고정할 수 있습니다. 안전 원통 그립을 작동 위치로 전환하려면 다음 두 과정을 수행해야 합니다: - 그립을 회전축을 중심으로 끝까지 돌리십시오(90°). - 그립을 축 방향 및 잠금 위치로 누르십시오. 눌린 위치에서 그립을 가장 편리하게 회전할 수 있습니다. 그립에서 손을 떼면 그립이 자동으로 복귀합니다. 크로스 보어가 있는 모델은 나사 체결형 그러브 나사로 고정됩니다(ISO 4027, DIN 914).액세서리:K1160 육각 소켓이 있는 소켓 헤드 스크류, 낮은 헤드, DIN 6912.도면 설명:1) 90° 페더 키 홈에 대한 크로스 보어 오프셋의 위치 특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호 | 모델 1 | 버전 2 | 구성품 재질 | A | B3 | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | T | CAD | 액세서리 | 가격 | 주문 |
---|
K0268.110802 | 로케이팅홀 슬롯있 | 크로스 보어 없음 | 열가소성 | 80 | 2 | 24 | 8 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 요청 시 | | K0268.111003 | 로케이팅홀 슬롯있 | 크로스 보어 없음 | 열가소성 | 80 | 3 | 24 | 10 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 요청 시 | | K0268.121003 | 로케이팅홀 슬롯있 | 크로스 보어 없음 | 열가소성 | 100 | 3 | 29 | 10 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 요청 시 | | K0268.121204 | 로케이팅홀 슬롯있 | 크로스 보어 없음 | 열가소성 | 100 | 4 | 29 | 12 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 요청 시 | | K0268.131204 | 로케이팅홀 슬롯있 | 크로스 보어 없음 | 열가소성 | 125 | 4 | 36 | 12 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 요청 시 | | K0268.131405 | 로케이팅홀 슬롯있 | 크로스 보어 없음 | 열가소성 | 125 | 5 | 36 | 14 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 요청 시 | | K0268.1108026 | 로케이팅홀 슬롯있 | 크로스 보어 있음 | 열가소성 | 80 | 2 | 24 | 8 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 요청 시 | | K0268.1110036 | 로케이팅홀 슬롯있 | 크로스 보어 있음 | 열가소성 | 80 | 3 | 24 | 10 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 요청 시 | | K0268.1210036 | 로케이팅홀 슬롯있 | 크로스 보어 있음 | 열가소성 | 100 | 3 | 29 | 10 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 요청 시 | | K0268.1212046 | 로케이팅홀 슬롯있 | 크로스 보어 있음 | 열가소성 | 100 | 4 | 29 | 12 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 요청 시 | | K0268.1312046 | 로케이팅홀 슬롯있 | 크로스 보어 있음 | 열가소성 | 125 | 4 | 36 | 12 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 요청 시 | | K0268.1314056 | 로케이팅홀 슬롯있 | 크로스 보어 있음 | 열가소성 | 125 | 5 | 36 | 14 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 요청 시 | |
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
