K1663

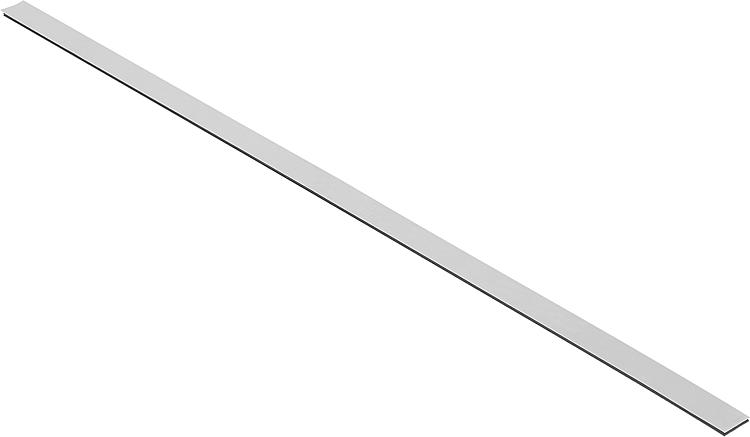

자기 테이프, 증분식 코딩 스케일, 5mm 폴 길이

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 핸드 휠, 핸드 크랭크, 인디게이터
    - 자기 테이프, 증분식 코딩 스케일, 5mm 폴 길이

품목 설명/제품 이미지

설명재질:자기 테이프, 자기식 플라스틱 테이프
캐리어 스틸.
커버 스테인리스 스틸.표면 마무리:증분식 코딩이 있는 스케일.
폴길이 5 mm.정보:단순 접착식 장착, 자체 조립 가능.
필요한 테이프 길이 계산 방법:
측정 경로 + 센서길이 "L" + (2 x 이동 전/후"B").
L = 사용된 센서 그림 참고.
B = 10 mm (이동 전/후).기술 데이터:팽창계수 (11 ± 1) x 10-6/K (스프링 강)온도 범위:주변 온도 -20…70 C

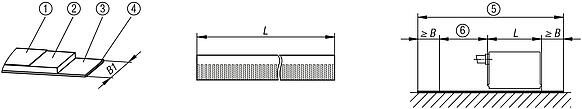

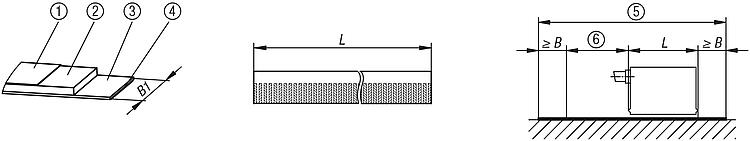

보관 온도 -40…70 C조립:사전 고정된 양면 점착 테이프를 사용한 설치는 첨부된 사용 설명서에 따라 실행해야 합니다.요청 시:0,1…100 m의 기타 길이(0,1 m 단위 기준)주의:상대 습도 100%. 결로 현상이 허용됩니다.도면 설명:

1) 커버 테이프 A = 0,176 mm
2) 자기테이프 M = 1,0 mm
3) 캐리어 테이프 T = 0,3 mm
4) 점착 테이프 K = 0,1 mm
5) 필요한 테이프 길이= 측정 경로 + L + 2 x B
6) 측정 경로

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1663 자기 테이프, 증분식 코딩 스케일, 5mm 폴 길이

184 kB

도면

캐드데이터 및 상세 정보

주문 번호	B1	L	정밀도 mm	가격
K1663.010X1000	10	1000	0,1	요청 시
K1663.010X2000	10	2000	0,1	요청 시
K1663.010X3000	10	3000	0,1	요청 시
K1663.010X4000	10	4000	0,1	요청 시
K1663.010X5000	10	5000	0,1	요청 시
K1663.010X6000	10	6000	0,1	요청 시
K1663.010X7000	10	7000	0,1	요청 시
K1663.010X8000	10	8000	0,1	요청 시
K1663.010X9000	10	9000	0,1	요청 시
K1663.010X10000	10	10000	0,1	요청 시
