K0659_PBON

회전 원통형 크랭크 그립, 슬롯 없는 로케이팅 홀

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 핸드 휠, 핸드 크랭크, 인디게이터
    - 그립, 회전식 원통 그립
      - 회전 원통형 크랭크 그립, 슬롯 없는 로케이팅 홀

품목 설명/제품 이미지

설명재질:

크랭크 및 열가소성 그립.
허브 및 그립 액슬, 스틸, 경도 등급 5.8 또는 스테인레스 스틸 1.4404.

표면 마무리:열가소성, 검회색.
스틸 부품, 검정 산화 마무리.
스테인레스 스틸. 자연적 마무리.정보:허브의 커버와 회전식 원형 그립은 조립되지 않은 상태로 공급됩니다.
조립하려면 그립 축을 마운팅 홀에 조여 고정해야 합니다.
크로스 보어가 있는 모델은 나사 체결형 나사 스터드로 고정됩니다(ISO 4027, DIN 914).
액세서리:K1160 육각 소켓이 있는 소켓 헤드 스크류, 낮은 헤드, DIN 6912.도면 설명:

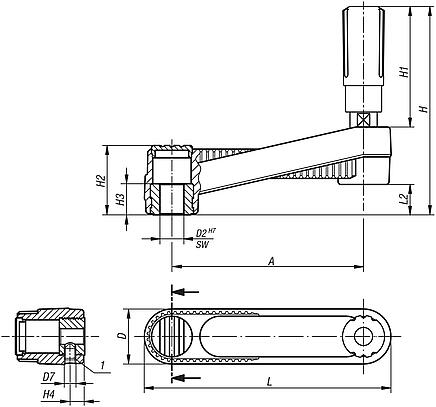

1) 90° 페더 키 홈에 대한 크로스 보어 오프셋의 위치

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0659_PBON 회전 원통형 크랭크 그립, 슬롯 없는 로케이팅 홀

419 kB

도면

캐드데이터 및 상세 정보

주문 번호	모델 1	버전 2	구성품 재질	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	가격
K0659.3108	로케이팅홀 슬롯없	크로스 보어 없음	스틸	80	24	8	-	85,8	49,1	28,5	13	-	104	12,7	요청 시
K0659.3110	로케이팅홀 슬롯없	크로스 보어 없음	스틸	80	24	10	-	85,8	49,1	28,5	13	-	104	12,7	요청 시
K0659.3210	로케이팅홀 슬롯없	크로스 보어 없음	스틸	100	29	10	-	107,1	61,4	35,5	13	-	129	15,7	요청 시
K0659.3212	로케이팅홀 슬롯없	크로스 보어 없음	스틸	100	29	12	-	107,1	61,4	35,5	13	-	129	15,7	요청 시
K0659.3312	로케이팅홀 슬롯없	크로스 보어 없음	스틸	125	36	12	-	139,5	82,5	44	18,5	-	161	19,5	요청 시
K0659.3314	로케이팅홀 슬롯없	크로스 보어 없음	스틸	125	36	14	-	139,5	82,5	44	18,5	-	161	19,5	요청 시
K0659.31086	로케이팅홀 슬롯없	크로스 보어 있음	스틸	80	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	요청 시
K0659.31106	로케이팅홀 슬롯없	크로스 보어 있음	스틸	80	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	요청 시
K0659.32106	로케이팅홀 슬롯없	크로스 보어 있음	스틸	100	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	요청 시
K0659.32126	로케이팅홀 슬롯없	크로스 보어 있음	스틸	100	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	요청 시
K0659.33126	로케이팅홀 슬롯없	크로스 보어 있음	스틸	125	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	요청 시
K0659.33146	로케이팅홀 슬롯없	크로스 보어 있음	스틸	125	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	요청 시
K0659.03108	로케이팅홀 슬롯없	크로스 보어 없음	스테인리스 스틸	80	24	8	-	85,8	49,1	28,5	13	-	104	12,7	요청 시
K0659.03110	로케이팅홀 슬롯없	크로스 보어 없음	스테인리스 스틸	80	24	10	-	85,8	49,1	28,5	13	-	104	12,7	요청 시
K0659.03210	로케이팅홀 슬롯없	크로스 보어 없음	스테인리스 스틸	100	29	10	-	107,1	61,4	35,5	13	-	129	15,7	요청 시
K0659.03212	로케이팅홀 슬롯없	크로스 보어 없음	스테인리스 스틸	100	29	12	-	107,1	61,4	35,5	13	-	129	15,7	요청 시
K0659.03312	로케이팅홀 슬롯없	크로스 보어 없음	스테인리스 스틸	125	36	12	-	139,5	82,5	44	18,5	-	161	19,5	요청 시
K0659.03314	로케이팅홀 슬롯없	크로스 보어 없음	스테인리스 스틸	125	36	14	-	139,5	82,5	44	18,5	-	161	19,5	요청 시
K0659.031086	로케이팅홀 슬롯없	크로스 보어 있음	스테인리스 스틸	80	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	요청 시
K0659.031106	로케이팅홀 슬롯없	크로스 보어 있음	스테인리스 스틸	80	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	요청 시
K0659.032106	로케이팅홀 슬롯없	크로스 보어 있음	스테인리스 스틸	100	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	요청 시
K0659.032126	로케이팅홀 슬롯없	크로스 보어 있음	스테인리스 스틸	100	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	요청 시
K0659.033126	로케이팅홀 슬롯없	크로스 보어 있음	스테인리스 스틸	125	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	요청 시
K0659.033146	로케이팅홀 슬롯없	크로스 보어 있음	스테인리스 스틸	125	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	요청 시
