제품 그룹
패스너 조절형 숨김형 나사 드릴 홀
K0047

패스너 조절형 숨김형 나사 드릴 홀

뒤로

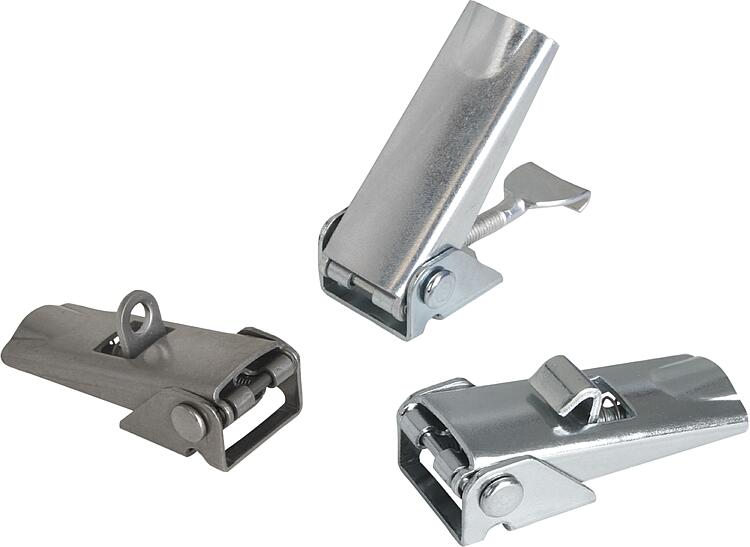

품목 설명/제품 이미지

설명재질:스틸 또는 스테인레스 스틸 1.4301.표면 마무리:아연 도금, 청색 피막처리
스테인레스 스틸, 블랭크.
정보:조절형 패스너는 산업 응용 분야에서 안전한 잠금 장치로 사용됨. 이는 사점 초과를 통해 진동을 방지함.

클램프에 후크 클램프를 고정한 후, 그립 부분을 조여 연결할 부분을 최대 5mm까지 끌어당길 수 있음. 허용 오차를 조절하거나 충분한 장력을 형성하기 위해 스핀들(M5)을 사용하여 후크 클램프를 조절할 수 있음.

패스너는 조이거나 리벳팅할 수 있음.

모든 클램프는 패스너와 결합 가능함.
원하는 디자인의 클램프는 별도 주문해야 함.

클램핑력 F1은 클램프가 아닌 패스너와 관련이 있음
도면 설명:
타입 A 표준
타입 B 안전장치 있음
타입 C 잠금 걸쇠 있음

1) 조립용 홀 조정, 카운터 후크 있음
특징:
RoHS
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
 데이터 시트 K0047 패스너 조절형 숨김형 나사 드릴 홀 230 kB

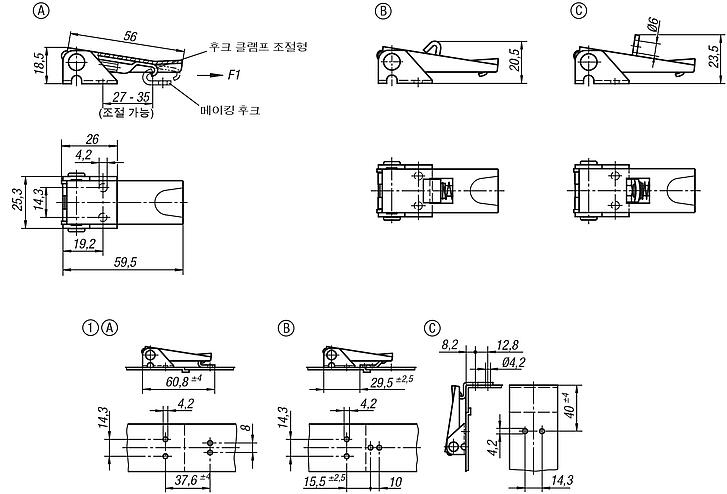

도면 (전체 요약)

패스너 조절형 숨김형 나사 드릴 홀

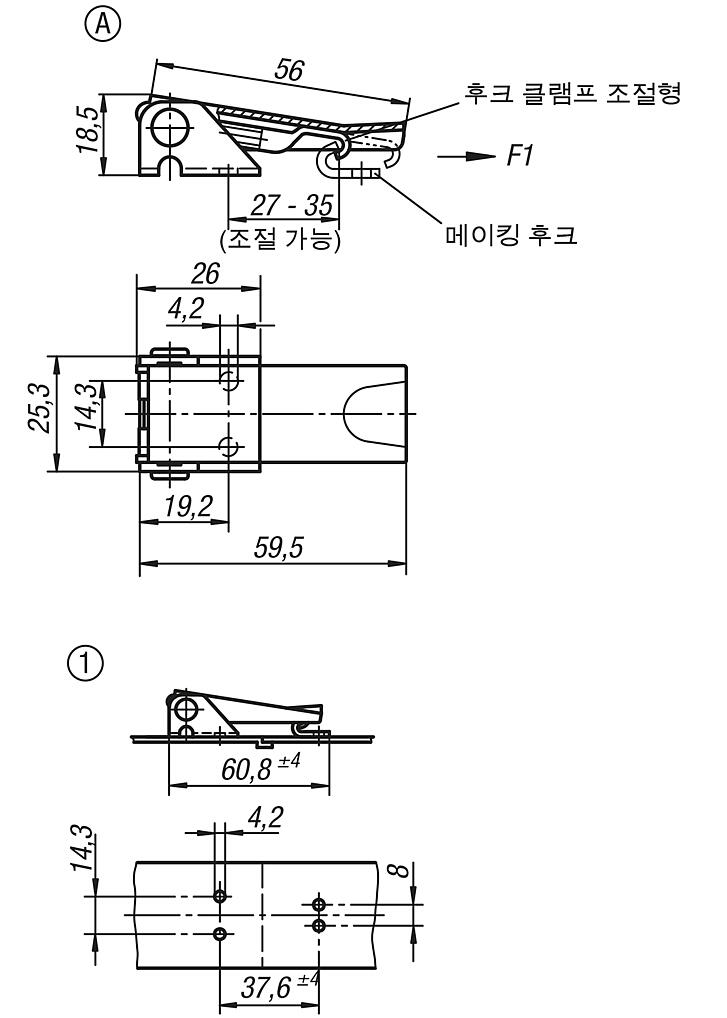

패스너 조절형 - 숨김형 나사 드릴 홀 타입 A

자세한 정보

도면

패스너 조절형 - 숨김형 나사 드릴 홀 타입 A

캐드데이터 및 상세 정보

주문 번호본체 재질타입홀딩력
F1
N
CAD액세서리가격주문
K0047.1420601스틸A1000 요청 시
K0047.1420602스테인레스 스틸A1000 요청 시

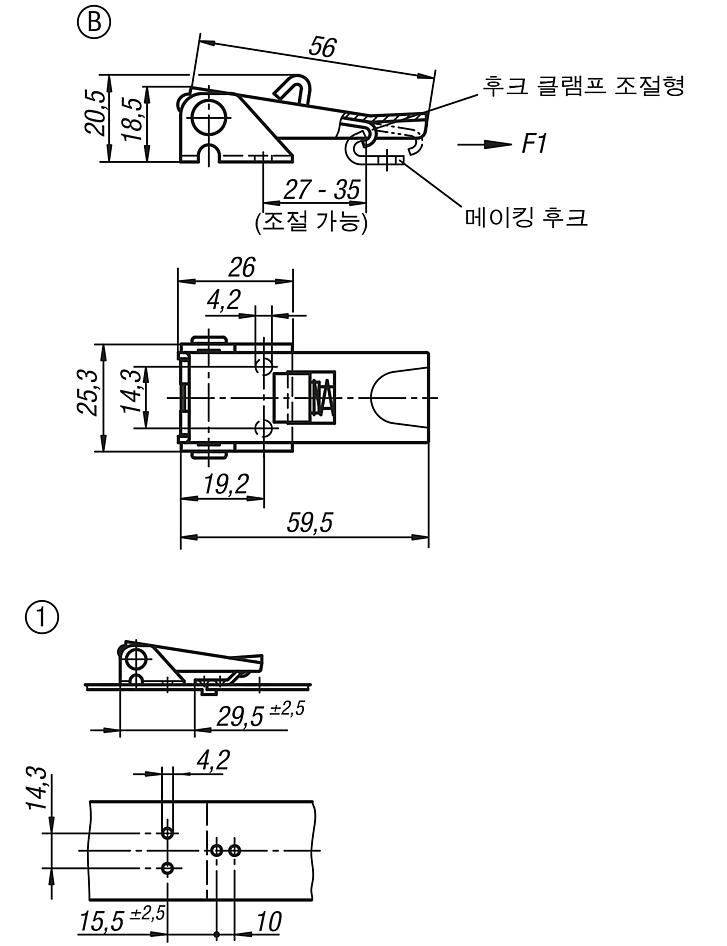

패스너 조절형 - 숨김형 나사 드릴 홀 타입 B

자세한 정보

도면

패스너 조절형 - 숨김형 나사 드릴 홀 타입 B

캐드데이터 및 상세 정보

주문 번호본체 재질타입홀딩력
F1
N
CAD액세서리가격주문
K0047.2420601스틸B1000 요청 시
K0047.2420602스테인레스 스틸B1000 요청 시

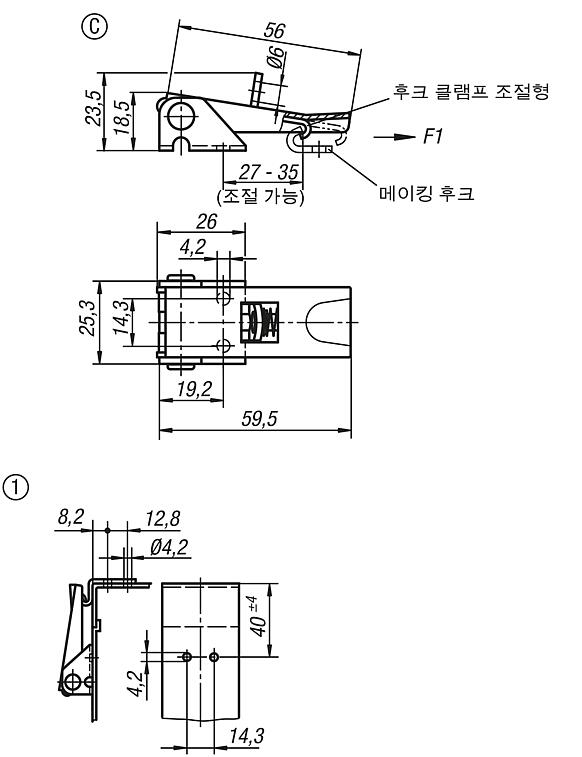

패스너 조절형 - 숨김형 나사 드릴 홀 타입 C

자세한 정보

도면

패스너 조절형 - 숨김형 나사 드릴 홀 타입 C

캐드데이터 및 상세 정보

주문 번호본체 재질타입홀딩력
F1
N
CAD액세서리가격주문
K0047.3420601스틸C1000 요청 시
K0047.3420602스테인레스 스틸C1000 요청 시

메이팅 후크 타입 A

자세한 정보

도면

메이팅 후크 타입 A

캐드데이터 및 상세 정보

주문 번호본체 재질타입CAD액세서리가격주문
K0046.9142141스틸A 요청 시
K0046.9142142스테인레스 스틸A 요청 시

메이팅 후크 타입 B

자세한 정보

도면

메이팅 후크 타입 B

캐드데이터 및 상세 정보

주문 번호본체 재질타입CAD액세서리가격주문
K0046.9242271스틸B 요청 시
K0046.9242272스테인레스 스틸B 요청 시

메이팅 후크 타입 C

자세한 정보

도면

메이팅 후크 타입 C

캐드데이터 및 상세 정보

주문 번호본체 재질타입CAD액세서리가격주문
K0046.9342381스틸C 요청 시
K0046.9342382스테인레스 스틸C 요청 시
