래치 조절형 고하중 버전
K0052

래치 조절형 고하중 버전

뒤로

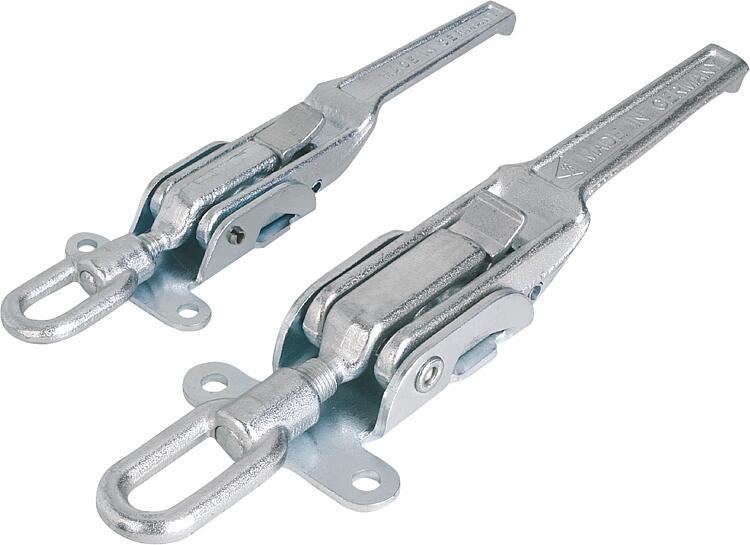

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:아연 도금, 청색 피막처리
캐치 플레이트, 타입 B(용접 가능), 블랭크.
정보:고 인장력 중형 주조 패스너는 상용차, 농기계 및 건설 장비에 주로 사용됨. 닫힌 상태에서 예기치 않게 열리는 것을 방지하는 멈춤 쇠가 잠금 장치를 안전하게 함.

허용 오차를 조절하거나 충분한 장력을 형성하기 위해 스핀들(D1)을 사용하여 후크 클램프를 조절할 수 있음.

원하는 디자인의 클램프는 별도 주문해야 함.

클램핑력 F1은 클램프가 아닌 패스너와 관련이 있음.
특징:
RoHS
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
 데이터 시트 K0052 래치 조절형 고하중 버전 187 kB

도면 (전체 요약)

래치 조절형 고하중 버전

패스너 조절형 - 중형 타입 A

자세한 정보

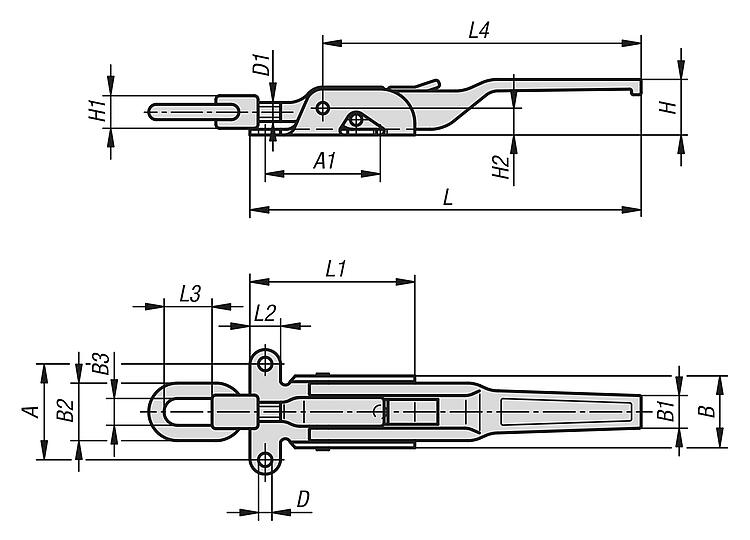

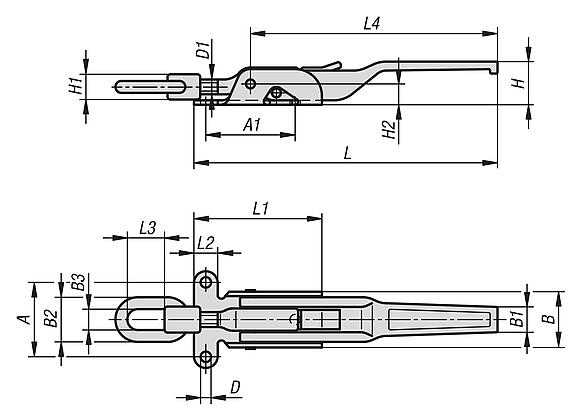

도면

패스너 조절형 - 중형 타입 A

캐드데이터 및 상세 정보

주문 번호

AA1BB1B2B3D

D1HH1H2LL1L2L3L4홀딩력
F1
N
CAD액세서리가격주문
K0052.17020414962371830147M1030171420486162516520000 요청 시
K0052.18523716582502036158,5M14x1,5322018237104214019030500 요청 시

메이팅 후크 타입 A

자세한 정보

도면

메이팅 후크 타입 A

캐드데이터 및 상세 정보

주문 번호

타입CAD액세서리가격주문
K0052.91851201A 요청 시

메이팅 후크 타입 B

자세한 정보

도면

메이팅 후크 타입 B

캐드데이터 및 상세 정보

주문 번호

타입CAD액세서리가격주문
K0052.92000601B 요청 시
