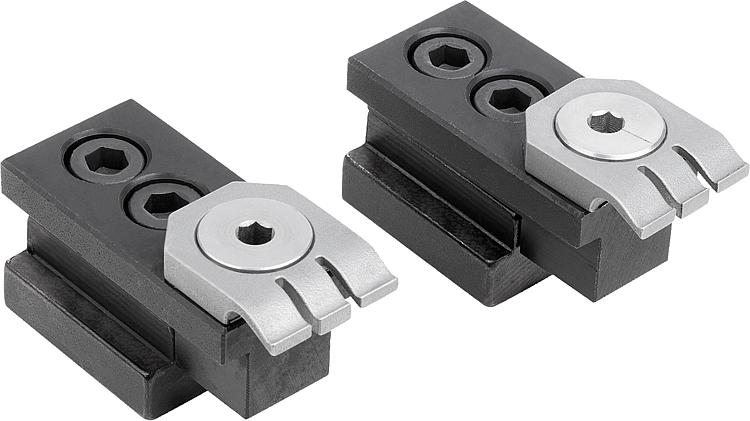

{"product":{"productId":"agid.22461","price":929390,"name":"스틸 플랫 클램프 T-슬롯용"},"currency":"KRW"}
재료
스틸 몸체.
클램핑 유닛 및 스틸 스프링 스톱.
클램핑 유닛 및 스틸 스프링 스톱.
표면 마무리
몸체 열처리.
더 보기
더 적게 표시
설명
재료
스틸 몸체.
클램핑 유닛 및 스틸 스프링 스톱.
클램핑 유닛 및 스틸 스프링 스톱.
표면 마무리
몸체 열처리.
주문 정보
주문 번호는 클램핑 유닛과 스톱으로 이루어진 쌍을 포함합니다.
정보

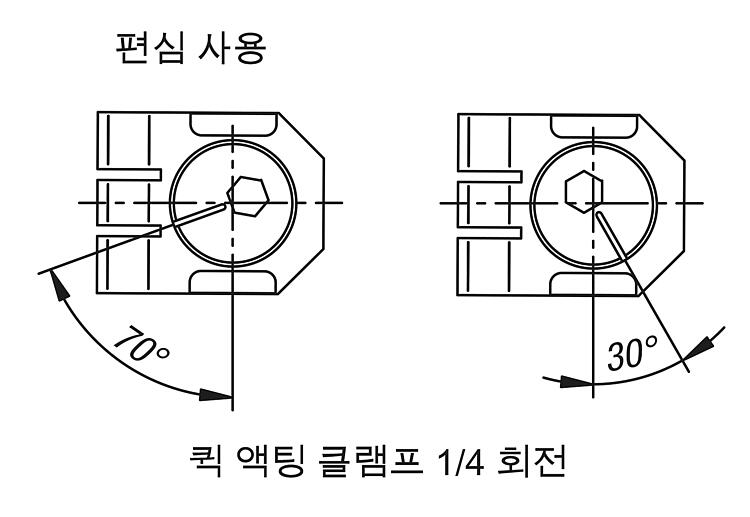

클램핑 부품에 있는 편심 스크류를 돌리면 공작물이 아래로 압착됩니다(하향 압력). 또한 클램핑 부품이 공작물을 스톱에서 압착하여 평면 평행 지지가 가능합니다.
스톱 면은 정확한 반복을 가능하게 하는 기준을 제공합니다.
캠 허브: 1.2 mm.
스톱 면은 정확한 반복을 가능하게 하는 기준을 제공합니다.
캠 허브: 1.2 mm.
용도
장치 및 T-슬롯 테이블에에서 다축 및 단일 부품 고정에 적합합니다.

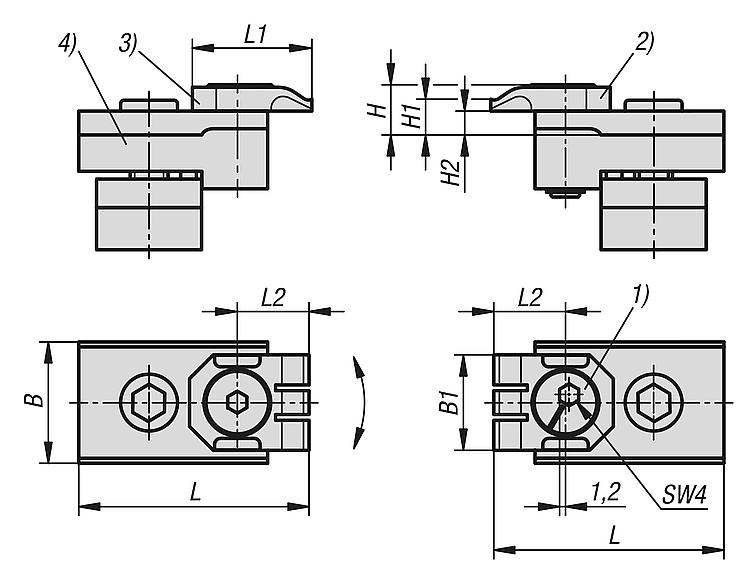

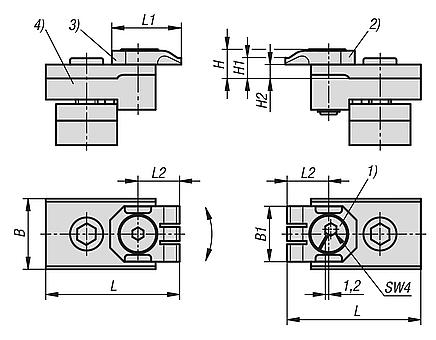

도면 설명
1) 편심 스크류
2) 클램핑 유닛
3) 스톱
4) 몸체
2) 클램핑 유닛
3) 스톱
4) 몸체
