K0649

웨지 클램프, 스틸, 가공 가능함

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 엣지 클램프
      - 웨지 클램프, 스틸, 가공 가능함

품목 설명/제품 이미지

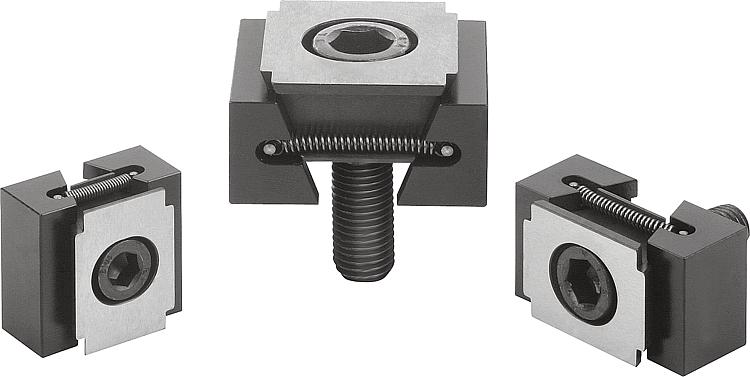

설명재질:더블 엣지 및 클램핑 세그먼트, 단강표면 마무리:더블 엣지 및 클램핑 세그먼트, 열처리, 검정색.정보:테이퍼 클램프의 특수성은 허용 오차에 있습니다. 길이 오차를 통해 공작물 기하 모양에 적합한 윤곽 구현이 가능합니다. 또한 이 작동 원리로 멀티 클램핑에 적합니다. 테이퍼 표면을 통해 높은 클램핑력을 달성합니다.
클램핑을 위해 나사 홀 또는 T 슬롯에 테이퍼 클램프를 선택적으로 삽입할 수 있습니다. 클램핑 나사를 안쪽으로 조여 두 클램핑 유닛이 바깥쪽으로 이동되고 가공 장치의 고정 스톱 죠우에 대해 공작물을 누릅니다.
더블 엣지의 결합된 긴 홀을 통해 테이퍼 클램프를 이동하거나 공차를 조절할 수 있습니다.

이동 거리:
M8 = ±0.5mm
M10 = ±1.0mm
M12 = ±1.0mm
M16 = ±1.5mm주의:엣지 클램프의 특성은 클램핑 죠오의 가공 오차가 M8 버전에서는 3mm, 그리고 M10, M12, M16 버전에서는 5mm에 있다는 점임.도면 설명:

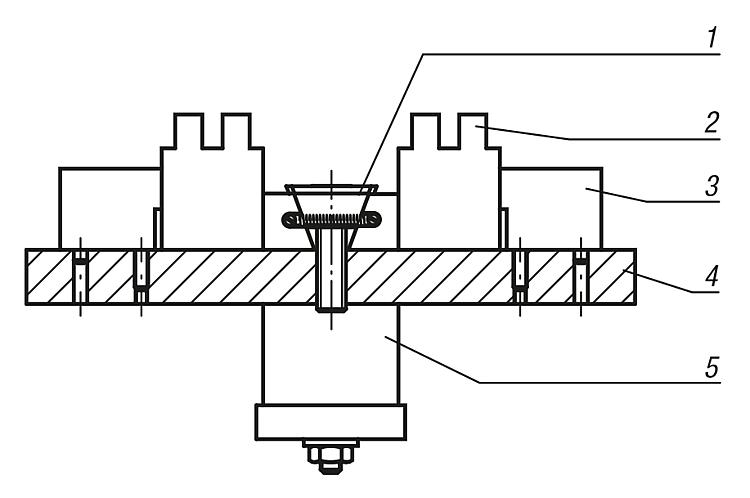

D) 소켓 캡 스크류 DIN 6912

1) 엣지 클램프
2) 작업물
3) 래치 브라켓
4) 베이스 플레이트
5) 유압/공압 실린더

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0649 웨지 클램프, 스틸, 가공 가능함

223 kB

도면

캐드데이터 및 상세 정보

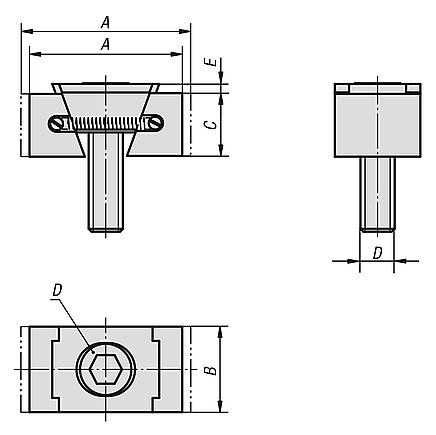

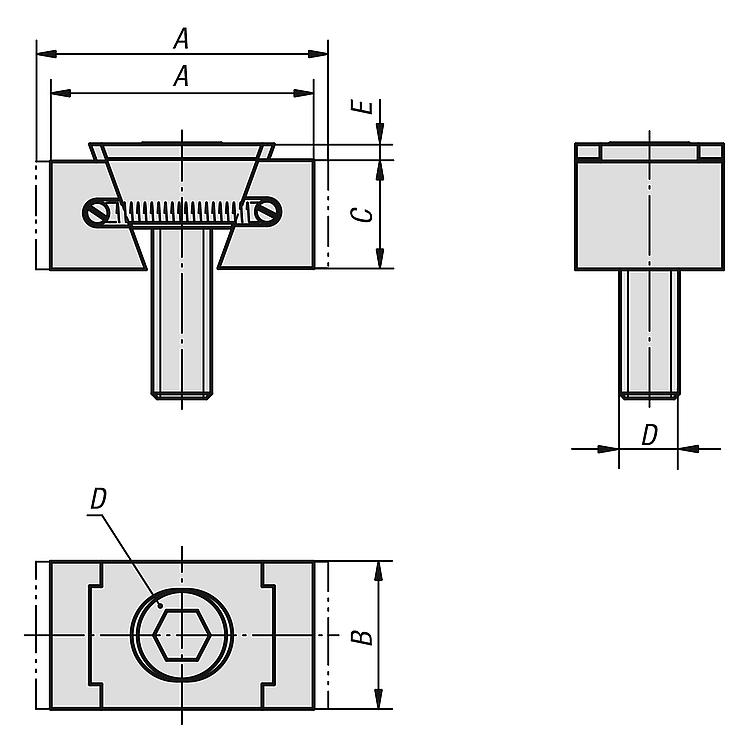

주문 번호	표면 마무리	A min.	A max.	B	C	D	E	클램핑력 max. kN	조임 토크 max. Nm	가격
K0649.3108	양 면	36,5	39,5	24	15	M8X25	2	11	19	요청 시
K0649.3110	양 면	42	47	28	19	M10X25	3,5	15	37	요청 시
K0649.3112	양 면	54	59,5	30	22	M12X40	3,5	23	65	요청 시
K0649.3116	양 면	65	72	40	29	M16X60	4	38	160	요청 시
K0649.3208	양 면	36,5	39,5	30	15	M8X25	2	11	19	요청 시
K0649.3210	양 면	42	47	38	19	M10X25	3,5	15	37	요청 시
K0649.3212	양 면	54	59,5	48	22	M12X40	3,5	23	65	요청 시
K0649.3216	양 면	65	72	48	29	M16X60	4	38	160	요청 시
