제품 그룹
볼 또는 육각 센터링 클램프
K0358

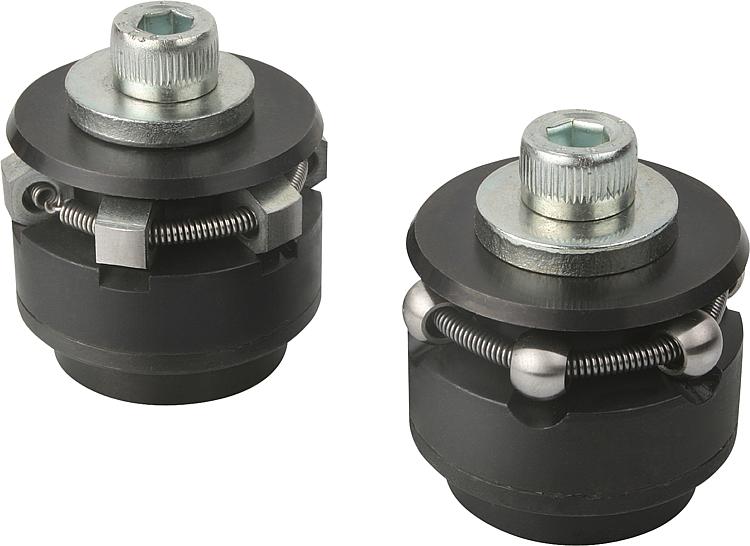

볼 또는 육각 센터링 클램프

뒤로

품목 설명/제품 이미지

전 품목 불러오기/필터링
설명재질:본체 1.2842.
볼 및 육각 볼트 1.4112.
제어 스프링 1.4310.
표면 마무리:몸체 경화 검정 산화 처리.
볼 및 육각 볼트 경화, 연마.
정보:타입 A: 볼로 가벼운 마킹을 수용할 수 있는
홀 클램핑에 적합함.
타입 B: 육각 볼트로 표면이 민감한 홀 벽에
적합함.
기술 데이터:반복 정확도 ±0,025
주행 정확도 ±0,05
이용:안에서 바깥으로 보어홀에서 공작물을 자동
중심 잡고 클램핑함.
장점:- 정확한 자체 중심 잡기.
- 왜곡 없는 클램핑.
- 사이즈 조절 거리.
- 낮은 구성 높이.

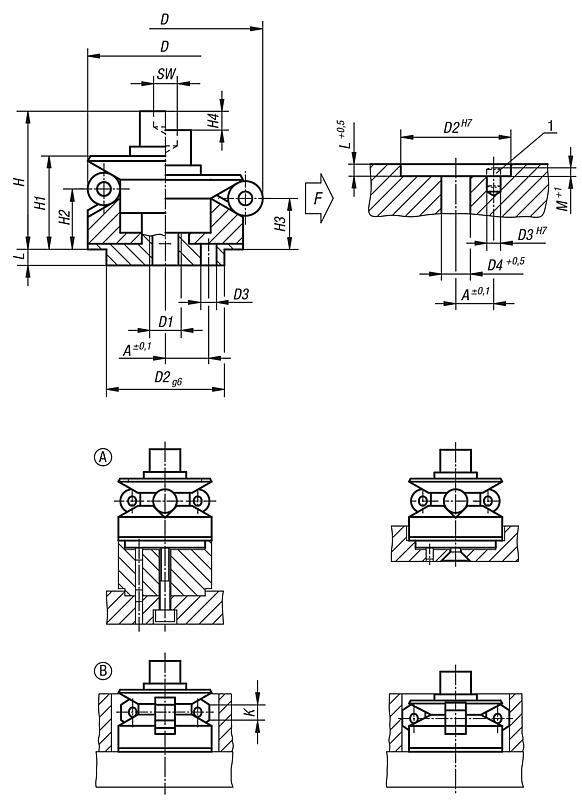

도면 설명:
타입 A: 볼로 가벼운 마킹을 수용할 수 있는 홀 클램핑에 적합함.
타입 B: 육각 볼트로 표면이 민감한 홀 벽에 적합함.

1) 조립법:
클램핑 세그먼트의 정확한 위치 선정용 핀.
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
 데이터 시트 K0358 볼 또는 육각 센터링 클램프 293 kB

도면 (전체 요약)

볼 또는 육각 센터링 클램프

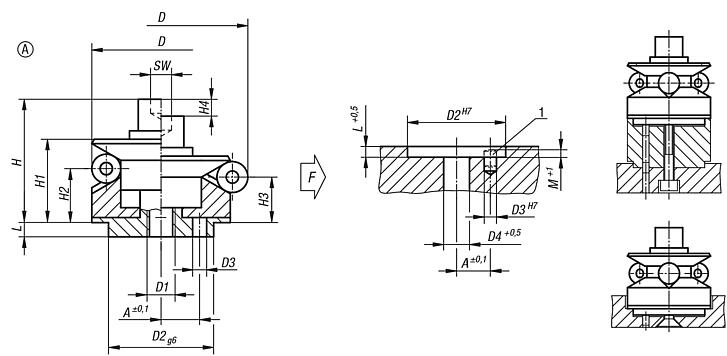

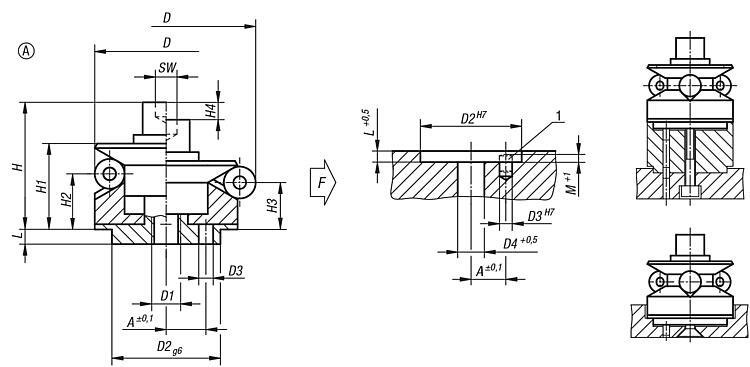

볼이 있는 센터링 클램프, 타입 A

자세한 정보

도면

볼이 있는 센터링 클램프, 타입 A

캐드데이터 및 상세 정보

주문 번호타입AD max.D
min.
D1D2D3D4HH1H2H3H4LMSW볼-Ø볼 수탄성
max. kN
조임 토크
max. Nm
CAD액세서리가격주문
K0358.101203A3,514,211,7M4101,54,315104,231,53,52,532,530,55 요청 시
K0358.101504A4,518,514,5M41224,319,514,59,88,62,35,533433,55 요청 시
K0358.101905A5,522,518,5M5152,55,323,516,511,610,42,37,53443410 요청 시
K0358.102306A726,522,5M62036,428,819,814,2132,3645434,517 요청 시
K0358.102706A730,526,5M62036,428,819,814,2132,364,55434,517 요청 시
K0358.103106A938,530,5M62546,432,723,114,211,94,674,55834,517 요청 시
K0358.103908A1146,538,5M83048,439,227,217,815,54,67,54,56866,543 요청 시
K0358.104708A1154,546,5M83048,439,227,21815,74,67,54,56866,543 요청 시
K0358.105510A1570,554,5M1045510,554,640,623,719,19,395,58166879 요청 시
K0358.107112A1786,570,5M126051363,146,128,323,79,3105,51016610141 요청 시
K0358.108712A25102,586,5M1660517735130,225,79,3105,51416612,5354 요청 시

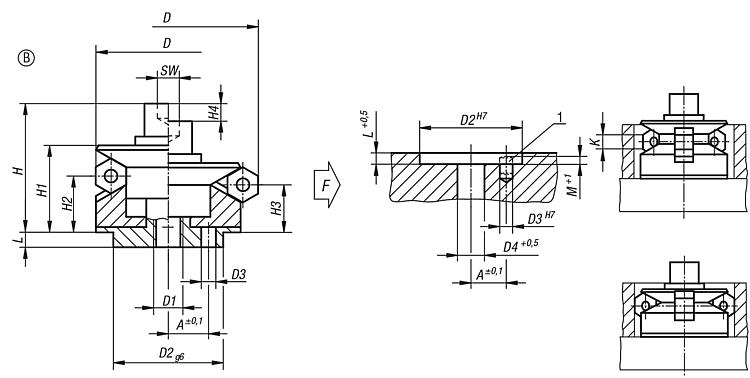

육각 볼이 있는 센터링 클램프, 타입 B

자세한 정보

도면

육각 볼이 있는 센터링 클램프, 타입 B

캐드데이터 및 상세 정보

주문 번호타입A

D
min.
D
Max.
D1D2D3D4HH1H2H3H4LMKSW6 모서리 수탄성
max. kN
조임 토크
max. Nm
CAD액세서리가격주문
K0358.201504B4,514,518,5M41224,319,514,59,88,62,35,534333,55 요청 시
K0358.201905B5,518,522,5M5152,55,323,516,511,610,42,37,53443410 요청 시
K0358.202306B722,526,5M62036,428,819,814,2132,3644534,517 요청 시
K0358.202706B726,530,5M62036,428,819,814,2132,364,54534,517 요청 시
K0358.203106B930,538,5M62546,432,723,114,211,94,674,58534,517 요청 시
K0358.203908B1138,546,5M83048,439,227,217,815,54,67,54,58666,543 요청 시
K0358.204708B1146,554,5M83048,439,227,21815,74,67,54,58666,543 요청 시
K0358.205510B1554,570,5M1045510,554,640,623,719,19,395,51686879 요청 시
K0358.207112B1770,586,5M126051363,146,128,323,79,3105,51610610141 요청 시
K0358.208712B2586,5102,5M1660517735130,225,79,3105,51614612,5354 요청 시
