허용 오차 엣지 클램프
K0041

허용 오차 엣지 클램프

뒤로

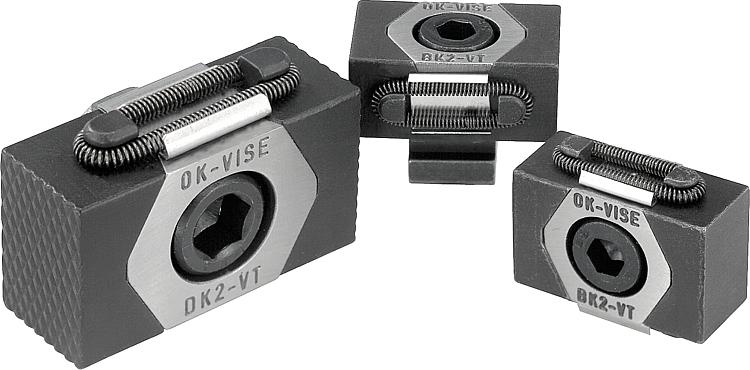

품목 설명/제품 이미지

설명재질:기본 몸체, 툴 스틸
클램핑 세그먼트, 툴 스틸(30 HRC)
표면 마무리:기본 몸체, 경화 처리
클램핑 세그먼트, 검정 산화 처리
엣지 표면, 연마
정보:

엣지  클램프의 특성은 클램핑 죠오의 가공 오차가 K0041.08 버전에서는 3mm, 그리고 K0041.12, K0041.16 버전에서는 5mm에 있다는 점임.
이러한 길이 오차로 인해 공작물 기하에 맞는 형태로 조립할 수 있음(그림 참고).

K0041.08 및 K0041.0810 버전의 클램핑 죠오는 그루브이 없음.

주문 번호별 이동 거리:
K0041.08 = ±0,5 mm
K0041.12 = ±1,0 mm
K0041.16 = ±1,5 mm

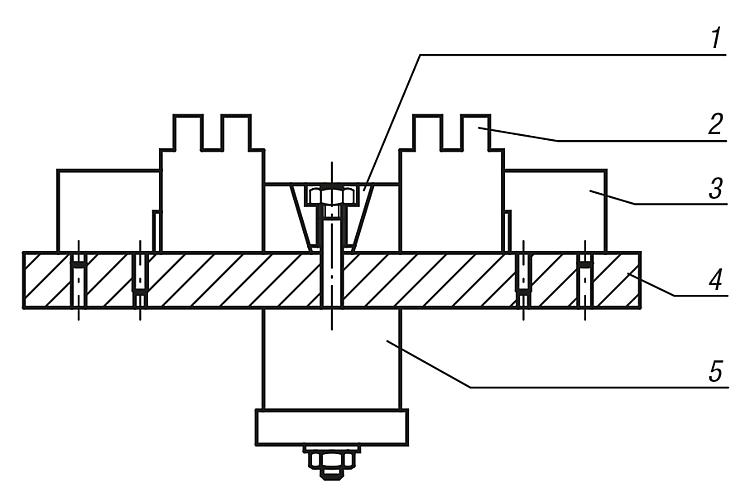

도면 설명:
D) 소켓 캡 스크류 DIN 912

1) 엣지 클램프
2) 작업물
3) 래치 브라켓
4) 베이스 플레이트
5) 유압/공압 실린더
특징:
RoHS
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
 데이터 시트 K0041 허용 오차 엣지 클램프 274 kB

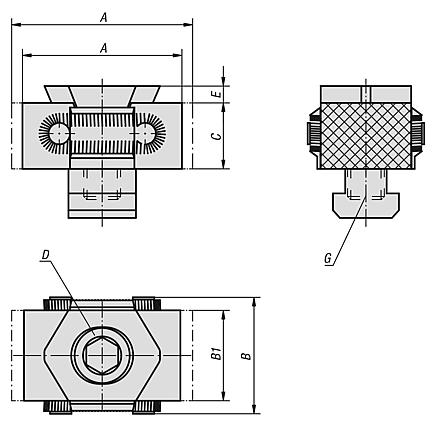

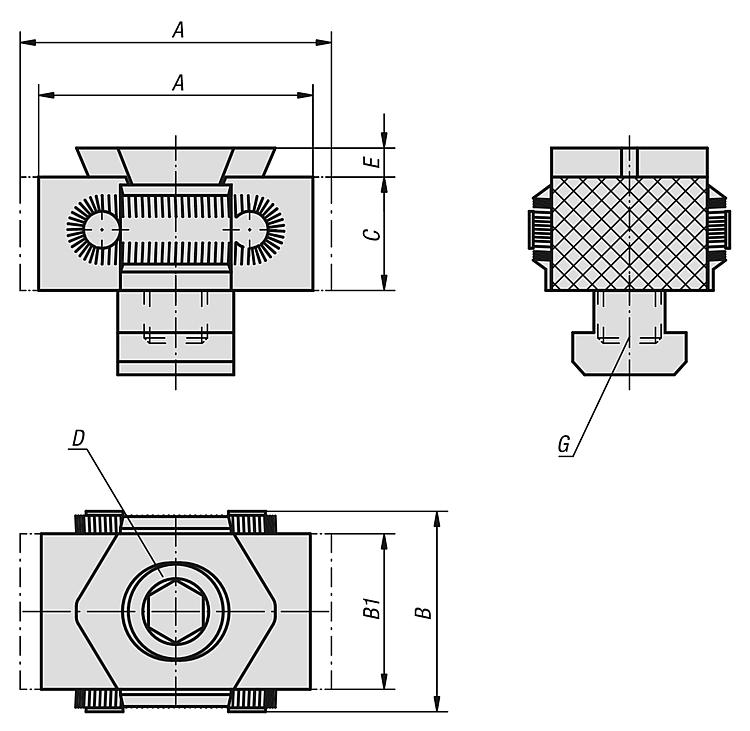

도면

허용 오차 엣지 클램프

캐드데이터 및 상세 정보

주문 번호A
min.
A
max.
BB1CDE형태G탄성
max. kN
조임 토크
max. Nm
CAD액세서리가격주문
K0041.083337292115M8X252,5나사 홀M81525 요청 시
K0041.08103337292115M8X252,5t-슬롯용101525 요청 시
K0041.125259413022M12X404나사 홀M123085 요청 시
K0041.12145259413022M12X304t-슬롯용143085 요청 시
K0041.166776564229M16X605나사 홀M1650210 요청 시
K0041.16186776564229M16X505t-슬롯용1850210 요청 시
