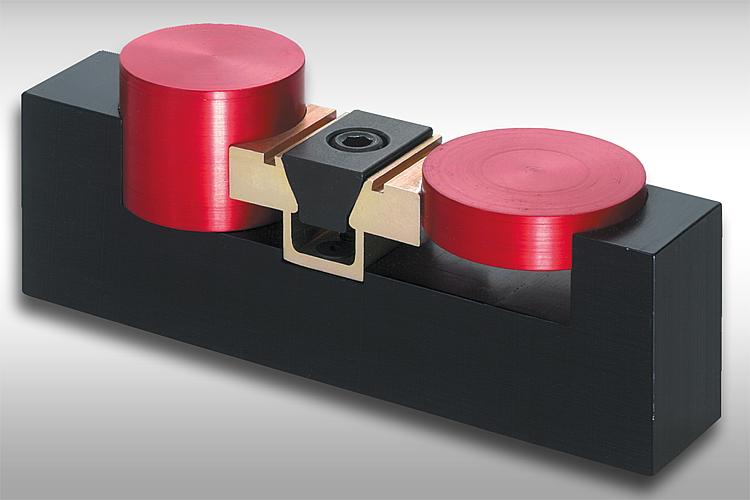

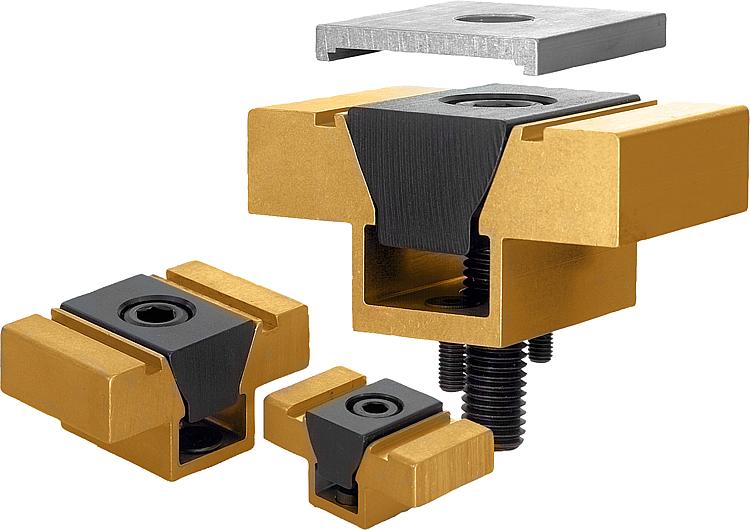

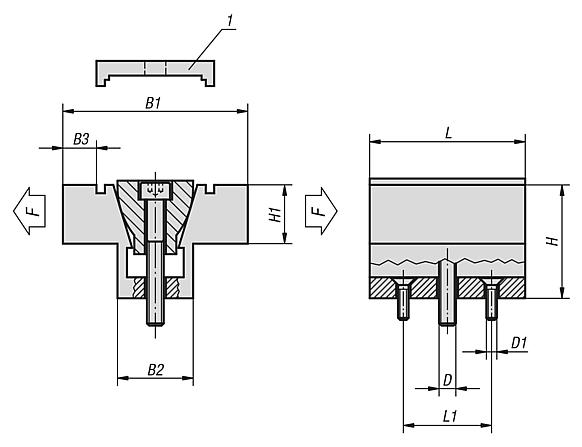

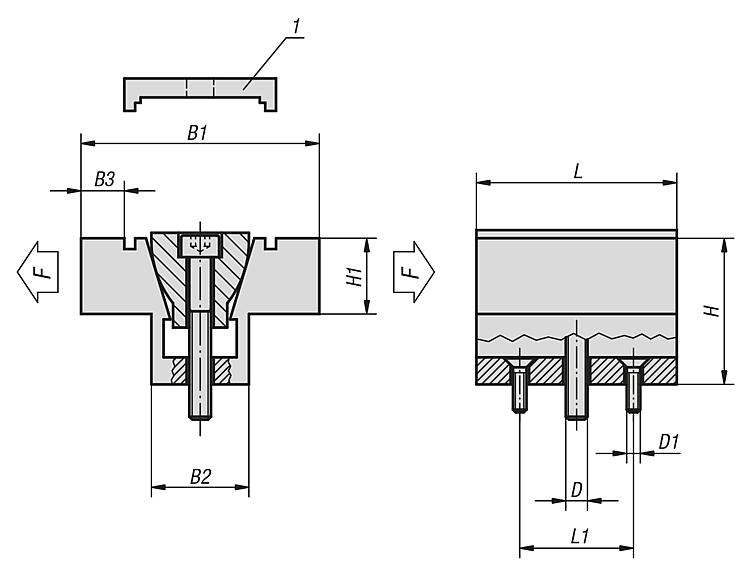

설명재질:알루미늄 소재 외부 부품. 경화 스틸 엣지.표면 마무리:산화 처리 외부 부품. 엣지 검정 산화.정보:엣지 클램프로 두 개의 공작물을 동시에 클램핑함. 연마 엣지로 공작물의 형태를 연결하여 매우 확실하게 뒤틀림 없이 클램핑 할 수 있음. 소형 설계로 공간 절약의 멀티 클램프를 실현함.도면 설명:1) 잠금판은 형상 밀링 가공을 위해서만 사용되고, 워크 피스 클램핑에는 사용되지 않습니다. 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호
| D | D1 | L | L1 | B1
min. - max. | B2 | B3 | H | H1 | 클램핑력
max. kN
| 조임 토크
max.
Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0038.04 | M4 | M2 | 15,7 | 10,16 | 28,6 - 29,1 | 10,6 | 4,6 | 12,7 | 6,3 | 2,2 | 3,4 |  | | 요청 시 | | | K0038.06 | M6 | M4 | 23,9 | 15,9 | 38,1 - 39 | 16,1 | 6,6 | 19,1 | 9,4 | 6,7 | 14,3 | | | 요청 시 | | | K0038.08 | M8 | M4 | 31,8 | 20,6 | 50,8 - 52 | 20,8 | 9,9 | 25,4 | 12,7 | 8,9 | 14,5 | | | 요청 시 | | | K0038.12 | M12 | M5 | 47,5 | 30,5 | 76,2 - 78 | 30,9 | 15,7 | 38,1 | 19 | 15,6 | 38,4 | | | 요청 시 | | | K0038.16 | M16 | M6 | 63,5 | 41,28 | 101,6 - 103,9 | 41,3 | 20,3 | 50,8 | 25,4 | 26,7 | 74,6 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
