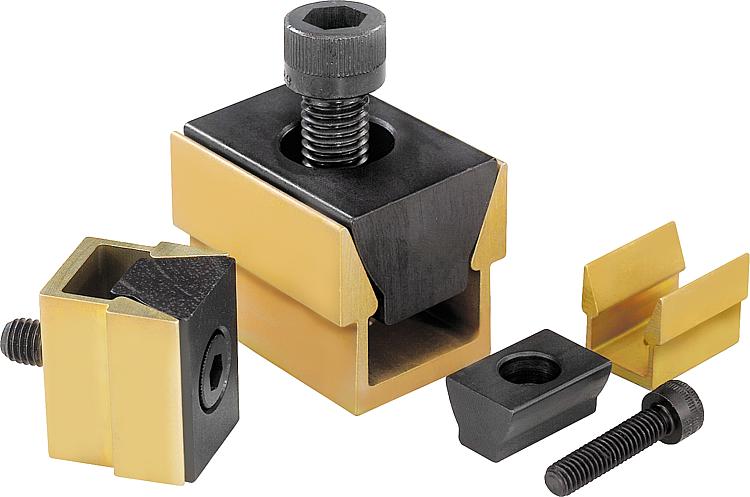

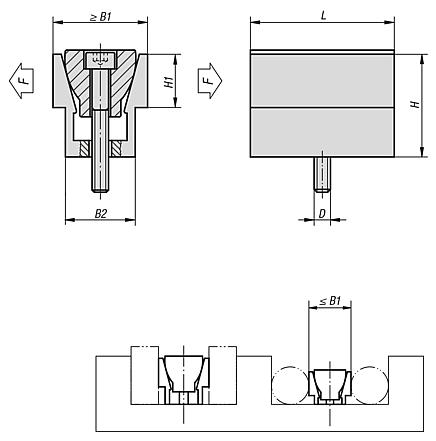

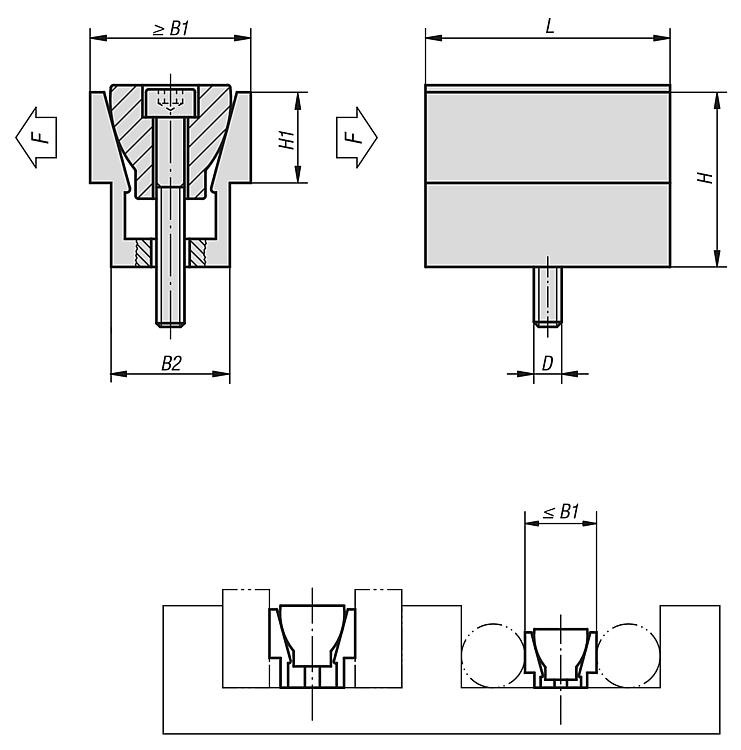

설명재질:알루미늄 소재 외부 부품. 경화 스틸 엣지.표면 마무리:산화 처리 외부 부품. 엣지 검정 산화.정보:엣지 클램프로 두 개의 공작물을 동시에 클램핑함. 더블 엣지 클램프는 원형 및 삼각형 부분 클램핑 시 매우 적합함. 소형 설계로 공간 절약의 멀티 클램프를 실현함.도면 설명:클램핑된 상태에서 도표에 기재된 사이즈 B1 Max.에 도달해야 합니다. 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호
| D | L | B1
min. - max. | B2 | H | H1 | 클램핑력
max. kN
| 조임 토크
max.
Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0037.04 | M4 | 15,9 | 12,3 - 13,1 | 10,4 | 12,7 | 5,6 | 2,2 | 3,4 |  | | 요청 시 | | | K0037.06 | M6 | 23,8 | 18,6 - 19,9 | 16,1 | 19 | 9,5 | 6,7 | 14,3 | | | 요청 시 | | | K0037.08 | M8 | 31,7 | 24,8 - 26,6 | 20,8 | 25,4 | 12,7 | 8,9 | 14,5 | | | 요청 시 | | | K0037.12 | M12 | 47,6 | 37,3 - 39,7 | 30,8 | 38,1 | 19 | 15,6 | 38,4 | | | 요청 시 | | | K0037.16 | M16 | 63,5 | 49,7 - 52,8 | 41,2 | 50,8 | 25,4 | 26,7 | 74,6 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
