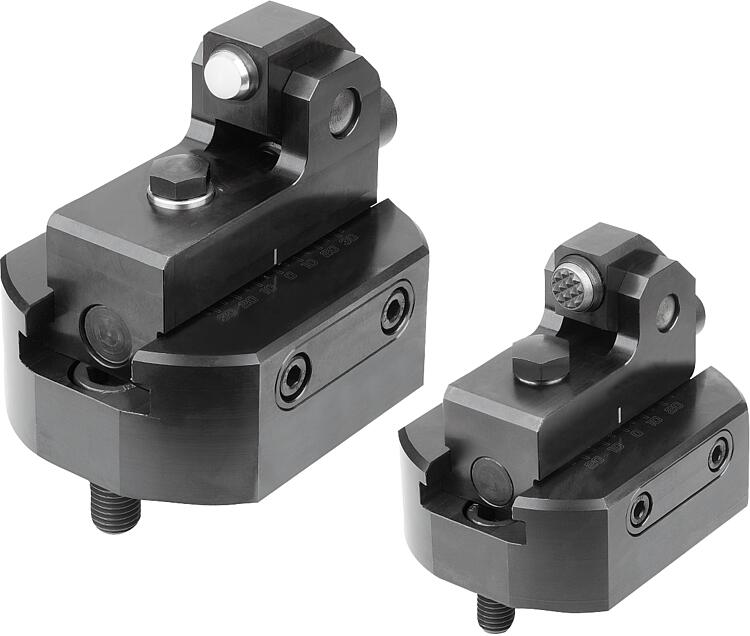

K2197풀다운 클램핑 시스템용 펜듈럼 인서트가 있는 클램핑 유닛 |
뒤로 |
|
|
설명제품 설명:사전 가공 직접 클램핑 및 블랭크 가공을 위한 펜듈럼 인서트 및 하향 압력이 있는 클램핑 유닛.재질:스틸.표면 마무리:기본 몸체 검정 산화 처리정보:매우 안정적인 구조, 높은 클램핑 파워와 컴팩트한 디자인 덕분에 하향 압력이 있는 클램핑 유닛은 5축 모듈식 클램핑 시스템을 사용한 사전 가공 직접 클램핑(OP10)은 물론 모든 패널 및 기타 공작물의 블랭크 클램핑에 적합합니다.
클램핑 포인트는 통합된 토글 로케이터 덕분에 워크피스 기하학에 맞게 조정됩니다. 따라서 각진 워크피스 기하학도 빠르고 안전하게 클램핑할 수 있습니다.
다양한 펜듈럼 지지대 설계로 광범위한 사용 범위를 지원합니다.
두 가지 시스템 크기와 지속적으로 조절 가능한 클램핑 시스템으로 모든 공작물 크기를 클램핑할 수 있습니다.
공작물의 클램핑 높이는 다양한 포지셔닝 피트와 정밀 조정을 사용하여 유연하게 조정할 수 있습니다.
그리드 판용 폼(그리드 치수 40/50) 및 UNILOCK 제로점 클램핑 시스템용 인터페이스가 표준으로 통합되어 있습니다.장점:- 하향 압력.
- 경사진 공작물의 클램핑.
- 수평 조정.
- 다양한 공작물 지지 높이 가능.
- 클램핑 높이용 통합 정밀 조정. 액세서리:- 포지셔닝 피트 K0298.
- 풀다운 클램핑 시스템용 어덥터 플레이트 K2199.
- 적응 링 K2200.인도 품목펜듈럼 인서트가 있는 클램핑 유닛 1개.

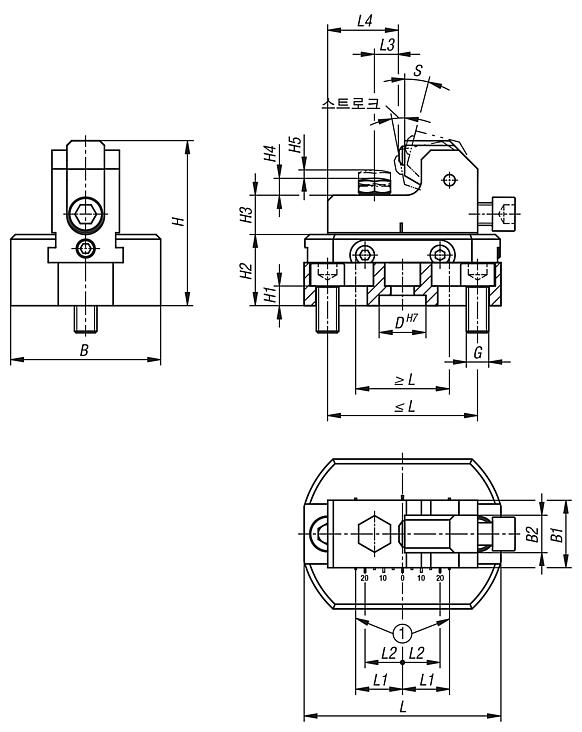

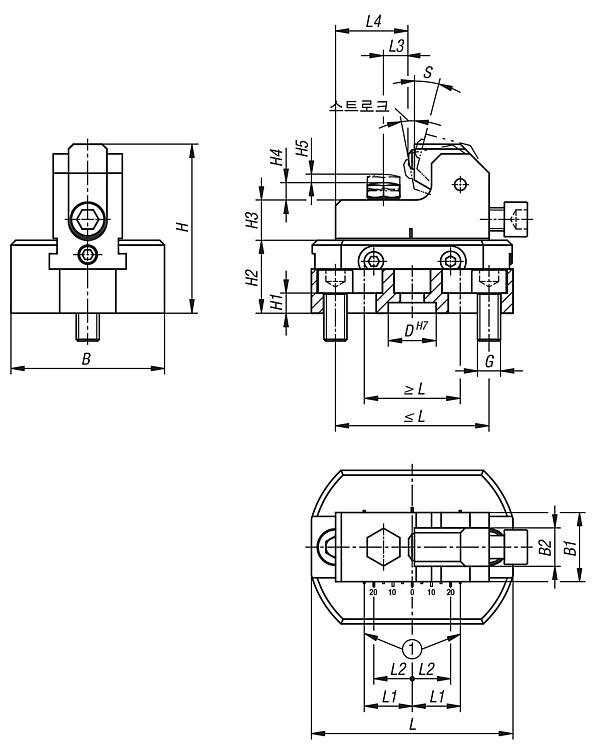

포지셔닝 피트 K0298.2081 1개.도면 설명:1) 주의: 변형 위험!
이 영역에는 고정 클로를 장착할 수 없습니다!
타입 A: 토글 로케이터, 유광 처리
타입 B: 토글 로케이터, POM 인서트 포함
타입 C: 토글 로케이터, 세레이션 포함
타입 D: 토글 로케이터, 카바이드 인서트 포함 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 크기 | 타입 | B | B1 | B2 | D
| G | H | H1 | H2 | H3 | H4 | H5 | 스트로크 | 스트로크
S | L | L
min. | L
max. | L1 | L2 | L3 | L4 | 조임 토크
max. Nm | F
max.
kN | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2197.121050802 | 시스템 크기 12 | A | 80 | 36 | 20 | 25 | M12 | 91 | 10,5 | 38 | 21 | 8 | 5 | 12 | 6,2 | 105 | 50 | 80 | 25 | 22,5 | 13 | 38 | 40 | 20 |  | | 요청 시 | | | K2197.121050803 | 시스템 크기 12 | B | 80 | 36 | 20 | 25 | M12 | 91 | 10,5 | 38 | 21 | 8 | 5 | 12 | 6,2 | 105 | 50 | 80 | 25 | 22,5 | 13 | 38 | 40 | 20 | | | 요청 시 | | | K2197.121050804 | 시스템 크기 12 | C | 80 | 36 | 20 | 25 | M12 | 91 | 10,5 | 38 | 21 | 8 | 5 | 12 | 6,2 | 105 | 50 | 80 | 25 | 22,5 | 13 | 38 | 40 | 20 | | | 요청 시 | | | K2197.121050805 | 시스템 크기 12 | D | 80 | 36 | 20 | 25 | M12 | 91 | 10,5 | 38 | 21 | 8 | 5 | 12 | 6,2 | 105 | 50 | 80 | 25 | 22,5 | 13 | 38 | 40 | 20 | | | 요청 시 | | | K2197.161301002 | 시스템 크기 16 | A | 100 | 45 | 25 | 25 | M16 | 116 | 13,5 | 50 | 25 | 8 | 7 | 12 | 6,2 | 130 | 80 | 100 | 33 | 27,5 | 18,75 | 53,75 | 65 | 30 | | | 요청 시 | | | K2197.161301003 | 시스템 크기 16 | B | 100 | 45 | 25 | 25 | M16 | 116 | 13,5 | 50 | 25 | 8 | 7 | 12 | 6,2 | 130 | 80 | 100 | 33 | 27,5 | 18,75 | 53,75 | 65 | 30 | | | 요청 시 | | | K2197.161301004 | 시스템 크기 16 | C | 100 | 45 | 25 | 25 | M16 | 116 | 13,5 | 50 | 25 | 8 | 7 | 12 | 6,2 | 130 | 80 | 100 | 33 | 27,5 | 18,75 | 53,75 | 65 | 30 | | | 요청 시 | | | K2197.161301005 | 시스템 크기 16 | D | 100 | 45 | 25 | 25 | M16 | 116 | 13,5 | 50 | 25 | 8 | 7 | 12 | 6,2 | 130 | 80 | 100 | 33 | 27,5 | 18,75 | 53,75 | 65 | 30 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
