설명제품 설명:복동 기능이 있는 이 스크류 인 실린더에서는 사이클식 선형 스트로크가 가능합니다. 복동 스크류 인 실린더에서는 양방향 모두 동력으로 작동됩니다. 복동 스크류 인 실린더는 푸시 실린더나 풀 실린더로 사용할 수 있습니다. 이러한 스크류 인 실린더는 플라스틱 사출성형 공구용 플레이트와 장치 플레이트에 자주 사용됩니다.
통합된 메탈 스크레이퍼는 칩이 스크류 인 실린더에 들어가는 것을 막아 피스톤 로드 표면의 손상을 방지합니다. 실링 보호를 통해 제품의 긴 수명이 보장됩니다.재질:하우징 및 피스톤 스틸
실링 NBR.표면 마무리:하우징 검정 산화 마무리
피스톤 경화 처리.정보:컴팩트한 구조로 인해 스크류 인 실린더 내부에는 피스톤의 복귀 스트로크를 위한 스톱이 장착되어 있지 않습니다. 이 실린더는 조립 홀의 보어홀 바닥을 복귀 스트로크 스톱으로 사용하므로, 스크류 인 실린더에 지정된 설치 깊이를 준수하도록 유의해야 합니다.
드릴된 스크류 인 실린더용 채널을 만들 때 드릴 칩이 보어홀에 남지 않도록 유의해야 합니다. 드릴 칩이 남으면 스크류 인 실린더의 실링이 손상되어 제품에 누출이 발생할 수 있습니다.
조립 시 실링 손상 방지를 위해 오일 공급을 위한 가로 보어홀과 리드인 챔퍼가 둥글게 되어 있는지에 유의해야 합니다.
스러스트 패드는 공급 범위에 포함되어 있지 않습니다.
안전 지침에 유의하십시오.액추에이션 원리:드릴된 채널.기술 데이터:최대 작동 압력: 500bar.조립:설치 윤곽선을 참조하십시오.요청 시:더 큰 피스톤 직경과 스트로크.액세서리:- 지탱 볼트 K0307.
- 토글 로케이터 K0282, K0302, K1164, K0287, K0288.

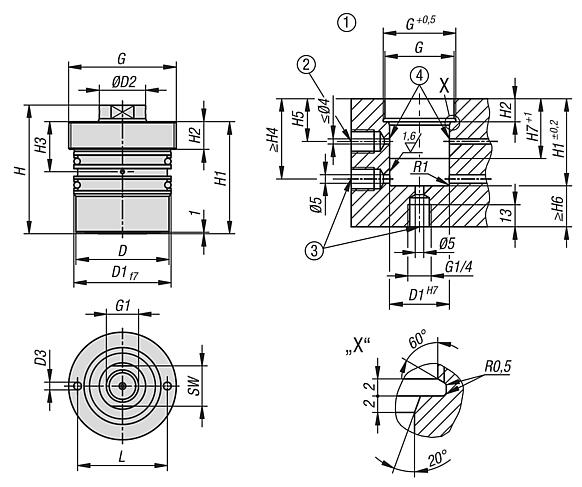

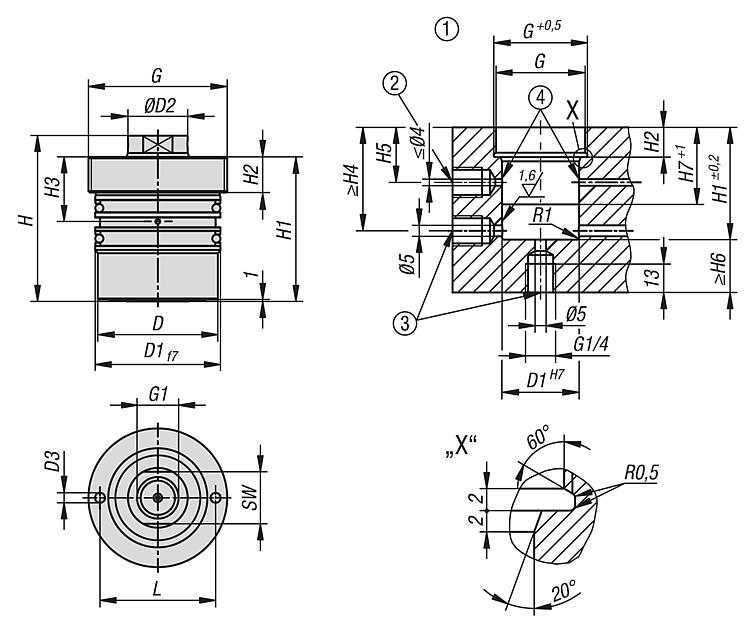

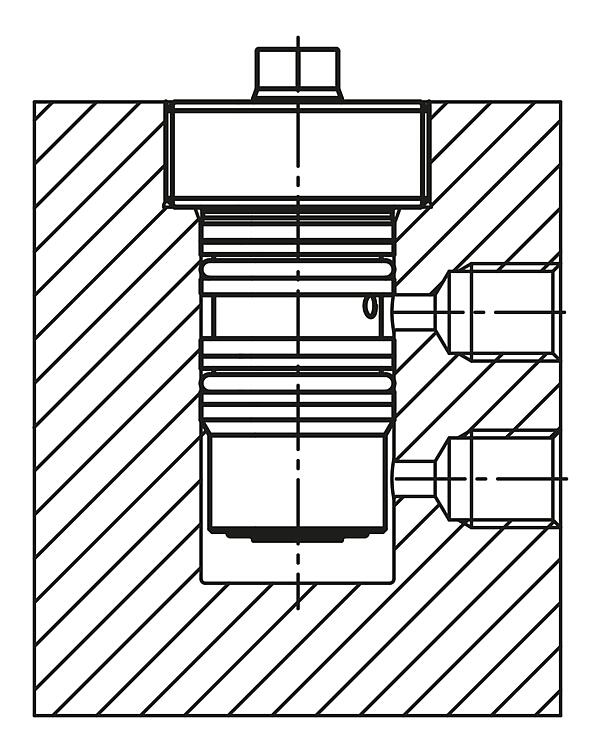

- 육각형 그리퍼 K0386.도면 설명:1) 설치 윤곽선
2) 실린더 수축
3) 대체 오일 공급, 실린더 확장
4) 둥근 모서리, 최대 R0.5 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 피스톤
지름 | 스트로크 | 연결 타입 | D | D1 | D2 | D3 | G | G1 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | L | SW | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1860.161613061 | 16 | 16 | 드릴된 채널 | 20 | 22 | 10 | 3,5 | M30x1,5 | M6x15 | 56 | 50 | 12 | 24 | 41 | 24 | 8 | 38 | 23 | 8 |  | | 요청 시 | | | K1860.163213061 | 16 | 32 | 드릴된 채널 | 20 | 22 | 10 | 3,5 | M30x1,5 | M6x15 | 72 | 66 | 12 | 24 | 41 | 24 | 8 | 38 | 23 | 8 | | | 요청 시 | | | K1860.165013061 | 16 | 50 | 드릴된 채널 | 20 | 22 | 10 | 3,5 | M30x1,5 | M6x15 | 90 | 84 | 12 | 24 | 41 | 24 | 8 | 38 | 23 | 8 | | | 요청 시 | | | K1860.201613061 | 20 | 16 | 드릴된 채널 | 26 | 28 | 12 | 4,2 | M36x1,5 | M8x16 | 57 | 51 | 12 | 25 | 43 | 25 | 10 | 40 | 28 | 10 | | | 요청 시 | | | K1860.203213061 | 20 | 32 | 드릴된 채널 | 26 | 28 | 12 | 4,2 | M36x1,5 | M8x16 | 73 | 67 | 12 | 25 | 43 | 25 | 10 | 40 | 28 | 10 | | | 요청 시 | | | K1860.205013061 | 20 | 50 | 드릴된 채널 | 26 | 28 | 12 | 4,2 | M36x1,5 | M8x16 | 91 | 85 | 12 | 25 | 43 | 25 | 10 | 40 | 28 | 10 | | | 요청 시 | | | K1860.252013061 | 25 | 20 | 드릴된 채널 | 33 | 35 | 16 | 5,2 | M42x1,5 | M10x17 | 63 | 56 | 12 | 25 | 43 | 25 | 11 | 40 | 30 | 13 | | | 요청 시 | | | K1860.255013061 | 25 | 50 | 드릴된 채널 | 33 | 35 | 16 | 5,2 | M42x1,5 | M10x17 | 93 | 86 | 12 | 25 | 43 | 25 | 11 | 40 | 30 | 13 | | | 요청 시 | | | K1860.322513061 | 32 | 25 | 드릴된 채널 | 43 | 45 | 20 | 5,2 | M56x2 | M12x18 | 74 | 64 | 14,5 | 28 | 44 | 28 | 13 | 41 | 40 | 17 | | | 요청 시 | | | K1860.325013061 | 32 | 50 | 드릴된 채널 | 43 | 45 | 20 | 5,2 | M56x2 | M12x18 | 99 | 89 | 14,5 | 28 | 44 | 28 | 13 | 41 | 40 | 17 | | | 요청 시 | | | K1860.402513061 | 40 | 25 | 드릴된 채널 | 53 | 55 | 25 | 5,2 | M64x2 | M16x27 | 78 | 68 | 16,5 | 30 | 49 | 30 | 16 | 46 | 50 | 22 | | | 요청 시 | | | K1860.405013061 | 40 | 50 | 드릴된 채널 | 53 | 55 | 25 | 5,2 | M64x2 | M16x27 | 103 | 93 | 16,5 | 30 | 49 | 30 | 16 | 46 | 50 | 22 | | | 요청 시 | |
| 주문 번호 | 피스톤
지름 | 압축력
100bar 경우
(kN) | 장력
100bar 경우
(kN) | 압축력
500bar 경우
(kN) | 장력
500bar 경우
(kN) | 오일 요구량 / 10mm
스트로크
(cm³) | 오일 요구량 / 10mm
리턴 스트로크
(cm³) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1860.161613061 | 16 | 2 | 1,22 | 10 | 6,10 | 2 | 1,22 | | | 요청 시 | | | K1860.163213061 | 16 | 2 | 1,22 | 10 | 6,10 | 2 | 1,22 | | | 요청 시 | | | K1860.165013061 | 16 | 2 | 1,22 | 10 | 6,10 | 2 | 1,22 | | | 요청 시 | | | K1860.201613061 | 20 | 3,14 | 2,02 | 15,70 | 10 | 3,14 | 2,02 | | | 요청 시 | | | K1860.203213061 | 20 | 3,14 | 2,02 | 15,70 | 10 | 3,14 | 2,02 | | | 요청 시 | | | K1860.205013061 | 20 | 3,14 | 2,02 | 15,70 | 10 | 3,14 | 2,02 | | | 요청 시 | | | K1860.252013061 | 25 | 4,91 | 2,9 | 24,50 | 14,50 | 4,91 | 2,90 | | | 요청 시 | | | K1860.255013061 | 25 | 4,91 | 2,9 | 24,50 | 14,50 | 4,91 | 2,90 | | | 요청 시 | | | K1860.322513061 | 32 | 8,04 | 4,9 | 40,20 | 24,50 | 8,04 | 4,90 | | | 요청 시 | | | K1860.325013061 | 32 | 8,04 | 4,9 | 40,20 | 24,50 | 8,04 | 4,90 | | | 요청 시 | | | K1860.402513061 | 40 | 12,57 | 7,66 | 62,80 | 38,30 | 12,57 | 7,66 | | | 요청 시 | | | K1860.405013061 | 40 | 12,57 | 7,66 | 62,80 | 38,30 | 12,57 | 7,66 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
