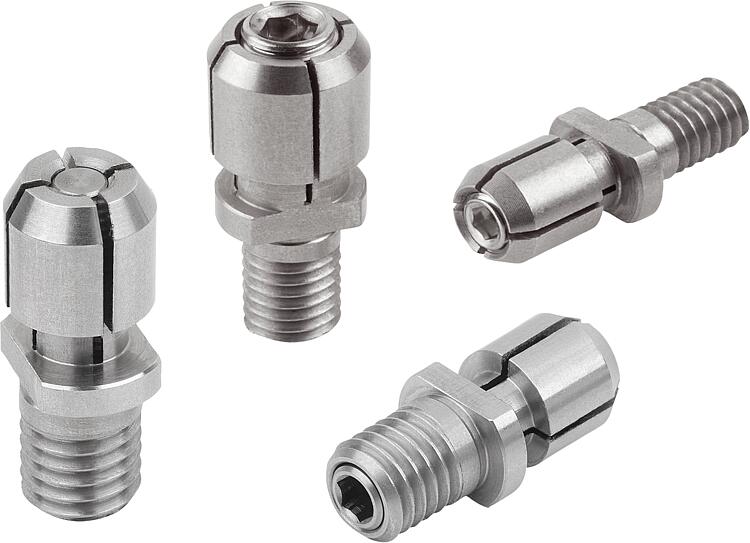

설명재질:스테인리스 스틸 1.4305. 표면 마무리:광택 처리.정보:클램핑 플러그는 작은 보어홀(관통홀의 경우 A형, 관통홀 또는 막힘홀의 경우 B형)에서 공작물을 한 위치에 놓고 클램핑하는데 사용됩니다. 클램핑은 육각 소켓 렌치로 위에서 부터 수동으로 진행됩니다. 이 클램핑 플러그는 원하는 직경으로 자체적으로 연마할 수 있습니다. 공작물의 수용 구멍은 공차 H7을 가져야 합니다.
D min. = 연마 가능한 "D"의 최소 허용 직경.
- Ø5 ~ Ø12.5 mm 보어홀에서 사용 가능
- 컴팩트한 구조, 작은 설치 공간
- 간단한 조작
- 임의의 조립 위치

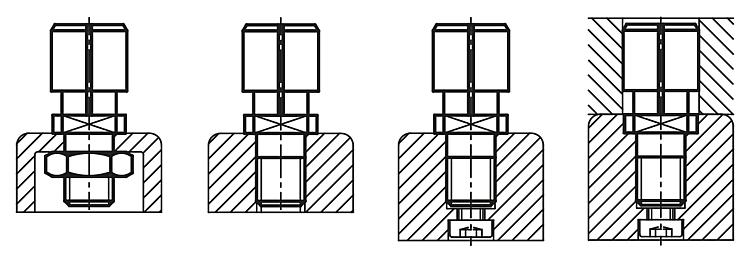

- 다양한 조립 사양 가능
- 표면 압착으로 공작물 표면 보호
- 직경에 따라 개별적으로 맞출 수 있음

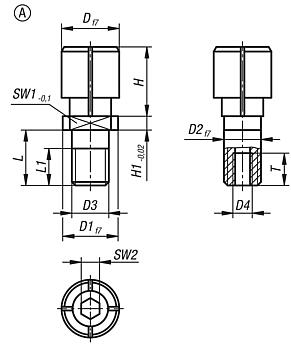

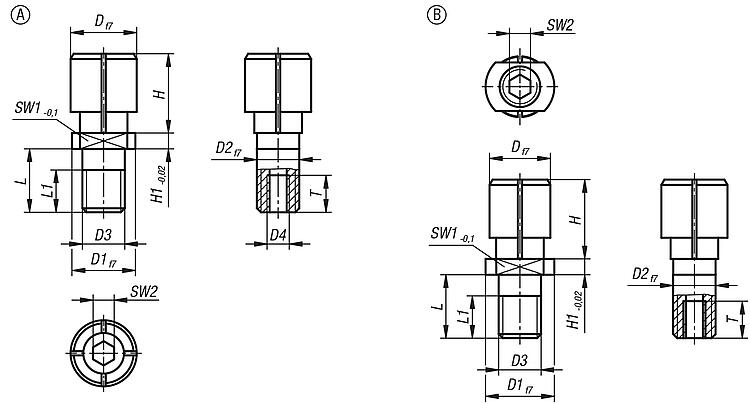

A형: 관통홀용.

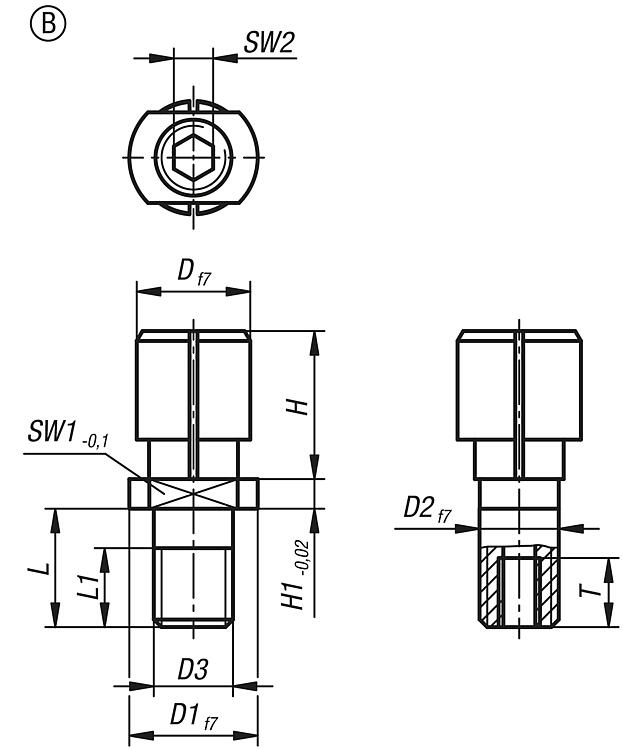

B형: 관통홀 또는 막힘홀용.조립:필요한 경우 직경 D를 클램핑하려는 직경에 맞출 수 있습니다. 이 경우 클램핑 플러그를 정지 상태에서 직경보다 약 0.2mm(클램핑 거리) 넓게 합니다. 이제 클램핑 플러그를 공작물의 내부 직경에 맞게 연마합니다.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | D
| D
min. | D1 | D2 | D3 | D4 | H | H1 | L | L1 | SW1 | SW2 | T | 조임 토크
max. Nm | 클램핑력
max. kN
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K1293.105060 | A | 6 | 5 | 10 | 6 | M6 | M3 | 8 | 2,5 | 10 | 6 | 6 | 2 | 6 | 0,9 | 0,19 |  | | 요청 시 | | | K1293.106080 | A | 8 | 6 | 10 | 6 | M6 | M3 | 10 | 2,5 | 10 | 6 | 6 | 2,5 | 6 | 2,4 | 0,34 | | | 요청 시 | | | K1293.108100 | A | 10 | 8 | 12 | 8 | M8 | M4 | 12 | 3 | 12 | 8 | 8 | 3 | 7 | 4,4 | 0,62 | | | 요청 시 | | | K1293.110125 | A | 12,5 | 10 | 12 | 8 | M8 | M4 | 15 | 3 | 12 | 8 | 8 | 4 | 7 | 8,1 | 0,62 | | | 요청 시 | |
|
| 주문 번호 | 타입 | D
| D
min. | D1 | D2 | D3 | H | H1 | L | L1 | SW1 | SW2 | T | 조임 토크
max. Nm | 클램핑력
max. kN
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K1293.204050 | B | 5 | 4 | 10 | 8 | M8 | 6,5 | 2,5 | 9,8 | 6 | 8 | 2 | 2 | 0,9 | 0,15 | | | 요청 시 | | | K1293.205060 | B | 6 | 5 | 12 | 8 | M8 | 8 | 2,5 | 9,8 | 6 | 10 | 2 | 2 | 0,9 | 0,19 | | | 요청 시 | | | K1293.206080 | B | 8 | 6 | 12 | 8 | M8 | 10 | 2,5 | 9,8 | 6 | 10 | 2,5 | 2,5 | 2,4 | 0,34 | | | 요청 시 | | | K1293.208100 | B | 10 | 8 | 12 | 8 | M8 | 12 | 3 | 11,8 | 8 | 10 | 3 | 3 | 4,4 | 0,62 | | | 요청 시 | | | K1293.210120 | B | 12 | 10 | 14 | 10 | M10 | 15 | 3 | 11,8 | 8 | 10 | 4 | 4 | 8,1 | 0,8 | | | 요청 시 | |
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
