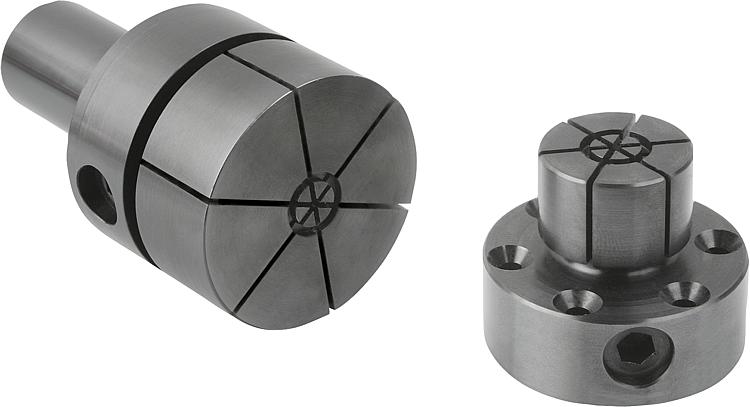

설명재질:하우징 구성 스틸.
단강 클램핑 스크류.표면 마무리:하우징 검정 산화.
클램핑 스크류 10.9 열처리, 경화, PTFE 코팅.정보:주축은 측면 클램핑을 통해 회전 부품 및 막힌
홀이 있는 밀링 부품의 두 번째 가공에 특히
적합함. 돌리거나 밀링을 하여 직경 D를
클램핑하려는 공작물 직경에 맞출 수 있음.
클램핑 운동은 소켓 헤드 렌치를 수동
사용하여 발생함.
* D min. = 최소 허용 "D" 직경으로 회전
또는 밀링함.조립:직경에서 주축을 약 0.1mm(클램핑 거리) 거리를 둠. 그리고, 이때 요구하는 직경으로 주축을 돌리거나 밀링할 수 있음. 가공을 위해 잠금 링을 함께 공급함.

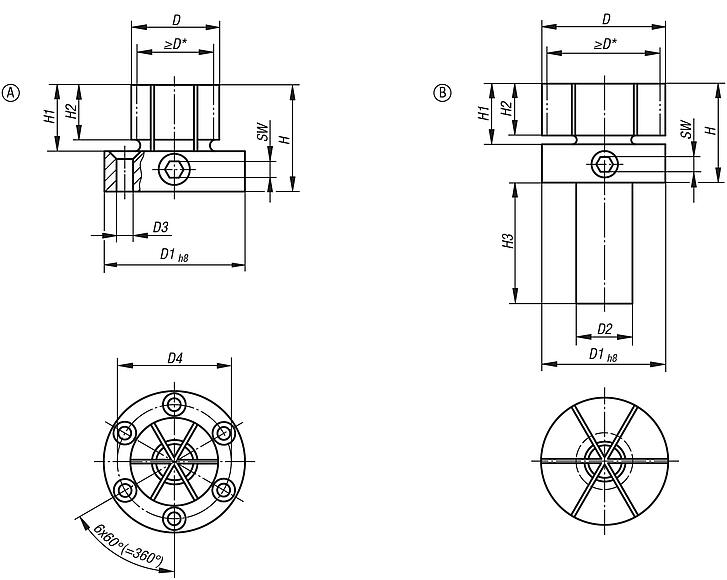

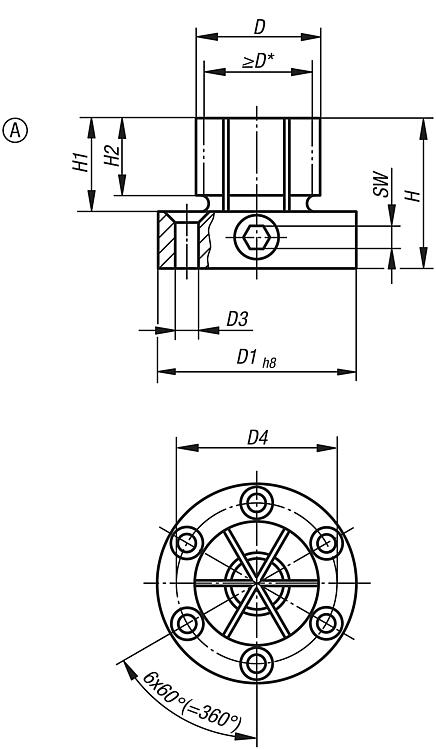

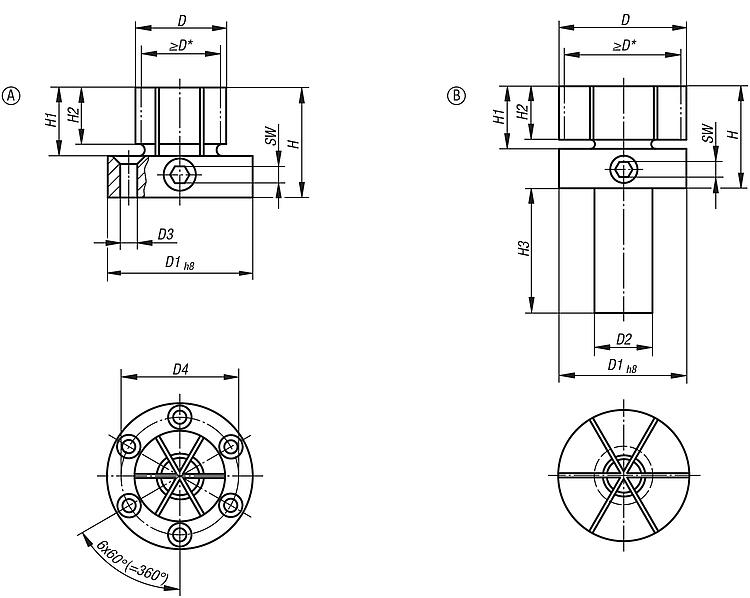

플랜지는 필요 시 로케이팅 홀 또는 로케이팅 핀으로 중심을 맞추어 놓을 수 있음. 타입 A는 6개 고정 나사가 공급됨.도면 설명:타입 A:
머시닝 센터용, 드릴링 및 밀링 기계

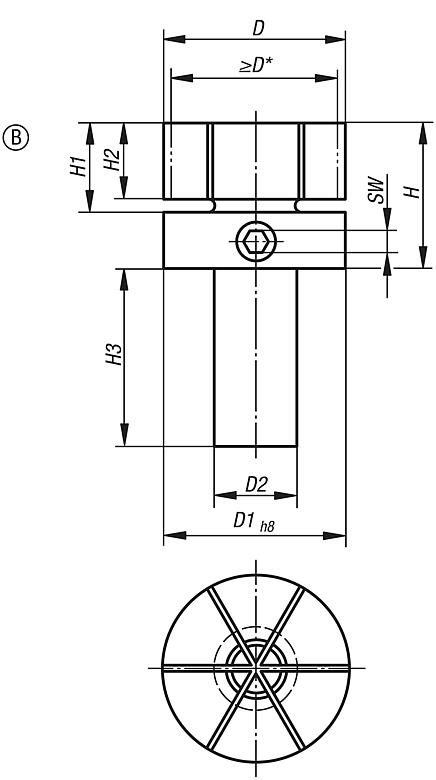

타입 B:
선반용 클램핑 피벗 있음 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
클램핑 플러그, 측면 클램핑, 타입 A, 머시닝 센터, 드릴링 및 밀링 기계용 |
자세한 정보 |
| 주문 번호 | 타입 | D | D
min. | D1 | D3
접시 머리 나사용
ISO 10642 | D4 | H | H1 | H2 | SW | 조임 토크
max. Nm | 클램핑력
max. kN
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K0643.118029 | A | 28,7 | 17,8 | 50 | M4 | 39,4 | 41,3 | 22,4 | 17,5 | 6 | 66 | 20 |  | | 요청 시 | |
|
클램핑 플러그, 측면 클램핑, 타입 B, 선반용 클램핑 피벗 있음 |
자세한 정보 |
| 주문 번호 | 타입 | D | D
min. | D1 | D2 | H | H1 | H2 | H3 | SW | 조임 토크
max. Nm | 클램핑력
max. kN
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K0643.218053 | B | 53,3 | 18 | 53,3 | 25 | 44,4 | 25,4 | 21 | 45 | 6 | 66 | 20 | | | 요청 시 | |
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
