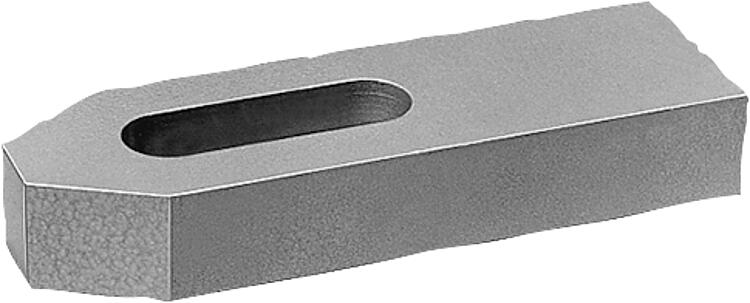

K1516평면 클램프 DIN 6314 와 유사, 스틸 및 알루미늄 |
뒤로 |
|
|
설명재질:단강 또는 EN AW-7022.표면 마무리:도료 처리, 알루미늄 자연적 마무리.정보:오목 와셔 K0729 삽입 시 타입 G가 사용될 수 있습니다.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

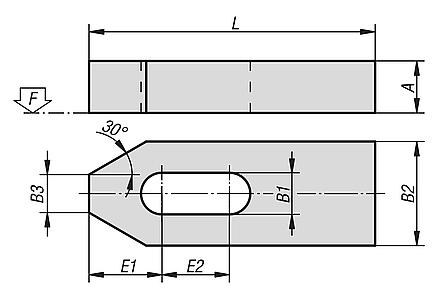

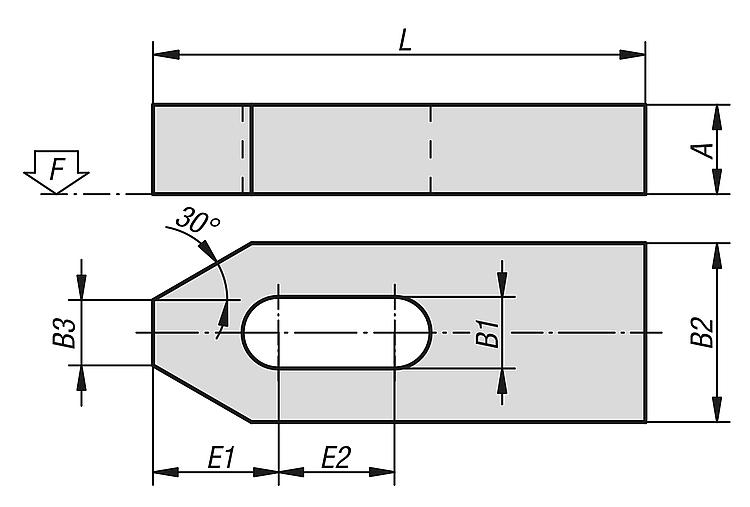

| 주문 번호 | 본체 재질 | L | A | B1 | B2 | B3 | E1 | E2 | F
kN | 스크류
용
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K1516.06 | 단강 | 50 | 10 | 7 | 20 | 8 | 13,5 | 13 | 4,82 | M6 |  | | 요청 시 | | | K1516.08 | 단강 | 60 | 12 | 9 | 25 | 10 | 14,5 | 13 | 8,77 | M8 | | | 요청 시 | | | K1516.10 | 단강 | 80 | 15 | 11 | 30 | 12 | 20,5 | 19 | 13,9 | M10 | | | 요청 시 | | | K1516.12 | 단강 | 100 | 20 | 14 | 40 | 14 | 28 | 26 | 20,2 | M12/M14 | | | 요청 시 | | | K1516.14 | 단강 | 125 | 20 | 14 | 40 | 14 | 28 | 36 | 20,2 | M12/M14 | | | 요청 시 | | | K1516.16 | 단강 | 125 | 25 | 18 | 50 | 18 | 35 | 27 | 37,8 | M16/M18 | | | 요청 시 | | | K1516.18 | 단강 | 160 | 25 | 18 | 50 | 18 | 35 | 47 | 37,8 | M16/M18 | | | 요청 시 | | | K1516.20 | 단강 | 160 | 30 | 22 | 60 | 22 | 41 | 38 | 58,8 | M20/M22 | | | 요청 시 | | | K1516.201 | 단강 | 200 | 30 | 22 | 60 | 22 | 41 | 58 | 58,8 | M20/M22 | | | 요청 시 | | | K1516.24 | 단강 | 200 | 30 | 26 | 70 | 26 | 48 | 54 | 84,7 | M24 | | | 요청 시 | | | K1516.241 | 단강 | 250 | 35 | 26 | 70 | 26 | 48 | 79 | 84,7 | M24 | | | 요청 시 | | | K1516.30 | 단강 | 250 | 40 | 34 | 80 | 34 | 62 | 66 | 135 | M30/M32 | | | 요청 시 | | | K1516.301 | 단강 | 315 | 50 | 34 | 80 | 34 | 62 | 96 | 135 | M30/M32 | | | 요청 시 | | | K1516.206 | 알루미늄 | 50 | 10 | 7 | 20 | 8 | 13,5 | 13 | 4,82 | M6 | | | 요청 시 | | | K1516.208 | 알루미늄 | 60 | 12 | 9 | 25 | 10 | 14,5 | 13 | 8,77 | M8 | | | 요청 시 | | | K1516.210 | 알루미늄 | 80 | 15 | 11 | 30 | 12 | 20,5 | 19 | 13,9 | M10 | | | 요청 시 | | | K1516.212 | 알루미늄 | 100 | 20 | 14 | 40 | 14 | 28 | 26 | 20,2 | M12/M14 | | | 요청 시 | | | K1516.214 | 알루미늄 | 125 | 20 | 14 | 40 | 14 | 28 | 36 | 20,2 | M12/M14 | | | 요청 시 | | | K1516.216 | 알루미늄 | 125 | 25 | 18 | 50 | 18 | 35 | 27 | 37,8 | M16/M18 | | | 요청 시 | | | K1516.218 | 알루미늄 | 160 | 25 | 18 | 50 | 18 | 35 | 47 | 37,8 | M16/M18 | | | 요청 시 | | | K1516.220 | 알루미늄 | 160 | 30 | 22 | 60 | 22 | 41 | 38 | 58,8 | M20/M22 | | | 요청 시 | | | K1516.2201 | 알루미늄 | 200 | 30 | 22 | 60 | 22 | 41 | 58 | 58,8 | M20/M22 | | | 요청 시 | | | K1516.224 | 알루미늄 | 200 | 30 | 26 | 70 | 26 | 48 | 54 | 84,7 | M24 | | | 요청 시 | | | K1516.2241 | 알루미늄 | 250 | 35 | 26 | 70 | 26 | 48 | 79 | 84,7 | M24 | | | 요청 시 | | | K1516.230 | 알루미늄 | 250 | 40 | 34 | 80 | 34 | 62 | 66 | 135 | M30/M32 | | | 요청 시 | | | K1516.2301 | 알루미늄 | 315 | 50 | 34 | 80 | 34 | 62 | 96 | 135 | M30/M32 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
