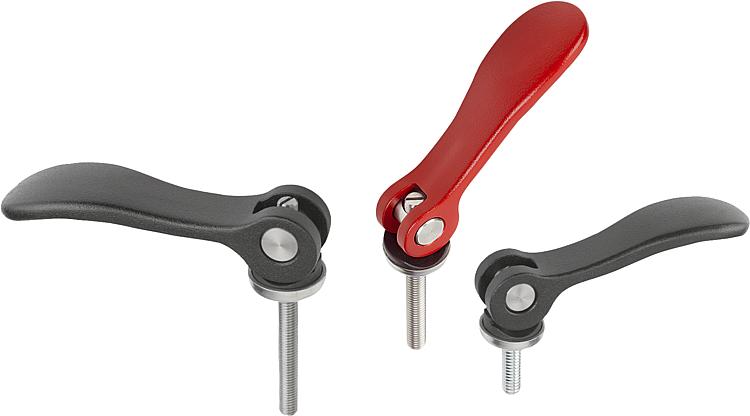

{"product":{"productId":"agid.17079","price":19320.84,"name":"편심 레버, 알루미늄, 조절 가능, 수나사산 있음, 플라스틱-금속 압력 와셔, 그리고 핀 나사 있음, 스틸 또는 스테인리스 스틸"},"currency":"KRW"}
재료
핸들, 캐스팅 알루미늄 EN AC 46200
스러스트 와셔, 합성수지 PA 66 GF 35-X 유리 섬유 강화
킹 핀, 스테인레스 스틸 1.4305.
스터드 및 와셔, 스틸, 강도 등급 또는 스테인레스 스틸 1.4305.
표면 마무리
핸들, 미세 입자로 파우더 코팅, 검정색 또는 적색 RAL 3003.
스러스트 와셔, 검정색.
힌지 핀, 블랭크.
스터드 및 와셔, 청색 피막처리한 스틸 또는 블랭크 처리한 스테인레스 스틸.
스러스트 와셔, 검정색.
힌지 핀, 블랭크.
스터드 및 와셔, 청색 피막처리한 스틸 또는 블랭크 처리한 스테인레스 스틸.
더 보기
더 적게 표시
설명
재료
핸들, 캐스팅 알루미늄 EN AC 46200
스러스트 와셔, 합성수지 PA 66 GF 35-X 유리 섬유 강화
킹 핀, 스테인레스 스틸 1.4305.
스터드 및 와셔, 스틸, 강도 등급 또는 스테인레스 스틸 1.4305.
표면 마무리
핸들, 미세 입자로 파우더 코팅, 검정색 또는 적색 RAL 3003.
스러스트 와셔, 검정색.
힌지 핀, 블랭크.
스터드 및 와셔, 청색 피막처리한 스틸 또는 블랭크 처리한 스테인레스 스틸.
스러스트 와셔, 검정색.
힌지 핀, 블랭크.
스터드 및 와셔, 청색 피막처리한 스틸 또는 블랭크 처리한 스테인레스 스틸.
정보
조절형 편심 레버는 장력 축을 위한 클랭핑
레버의 위치가 정하여진 위치에 있을 때에
이용된다(간섭 영역).
스터드의 미세 나사산에서 클램프 레버의
정확한 위치는 스크류 드라이버로 조절한다.
플라스틱은 부하 상태에서는 서행(지연)하는 특성을 가짐.
레버의 위치가 정하여진 위치에 있을 때에
이용된다(간섭 영역).
스터드의 미세 나사산에서 클램프 레버의
정확한 위치는 스크류 드라이버로 조절한다.
플라스틱은 부하 상태에서는 서행(지연)하는 특성을 가짐.
도면 설명
1) 텐션 레버 정밀 조정용 핀
