K2122

암나사와 수나사가 있는 플라스틱 편심 레버, 플라스틱 압력 디스크 및 스터드 나사 스틸 또는 스테인리스 스틸

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 캠 레버
      - 암나사와 수나사가 있는 플라스틱 편심 레버, 플라스틱 압력 디스크 및 스터드 나사 스틸 또는 스테인리스 스틸

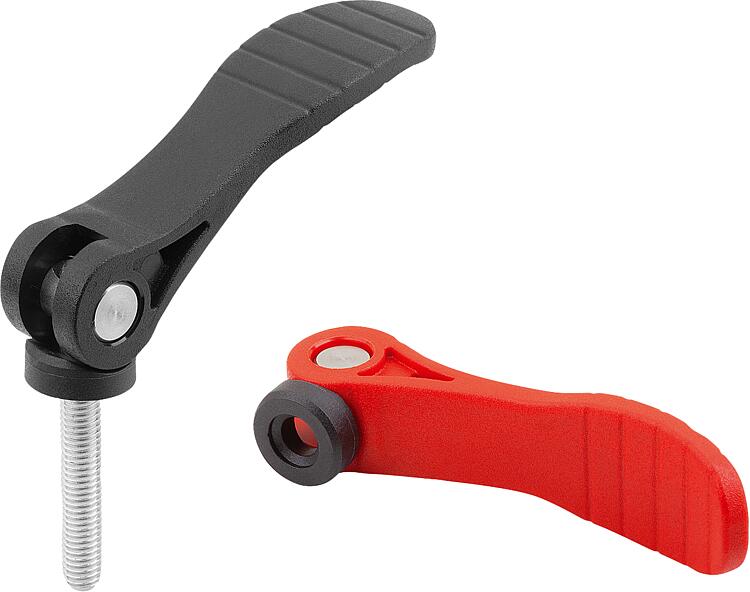

품목 설명/제품 이미지

설명제품 설명:편심 레버에는 기술적으로 최적화된 플라스틱 스러스트 와셔가 있습니다.
스러스트 와셔는 매우 우수한 내마모성과 크리프 강도를 갖춘 특수 고성능 플라스틱으로 제작되었습니다. 재질:

플라스틱 핸들 PA 6.6 강화 유리 섬유.
고성능 열가소성 수지로 제작된 스러스트 와셔, 탄소 섬유 강화.
스테인레스 스틸 힌지 핀 1.4305.
스틸 스터드 나사, 강도 등급 5.8 또는 스테인레스 스틸 1.4305.

표면 마무리:핸들, 검정색 또는 신호등 빨강 RAL3020.
스러스트 와셔, 검정색.
힌지 핀, 블랭크.
스터드, 청색 피막처리된 스틸 또는 블랭크한 스테인레스 스틸. 정보:플라스틱은 부하 상태에서는 서행(지연)하는 특성을 가짐.액세서리:약간 구부러진 접촉면의 경우 스테인레스 스틸 K2130 재질의 디스크를 옵션으로 주문할 수 있습니다.
이는 스러스트 와셔와 접촉면 사이에 평면 와셔로 장착할 수 있습니다.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

K2122_Datasheet_32179__--ko

221 kB

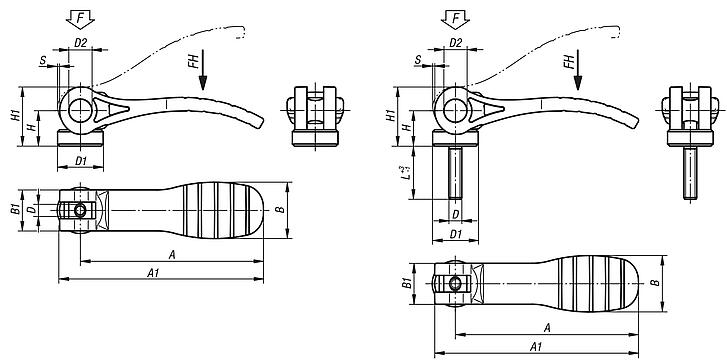

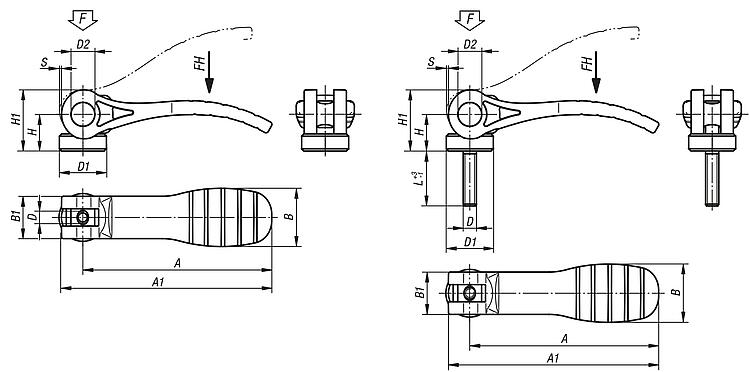

도면 (전체 요약)

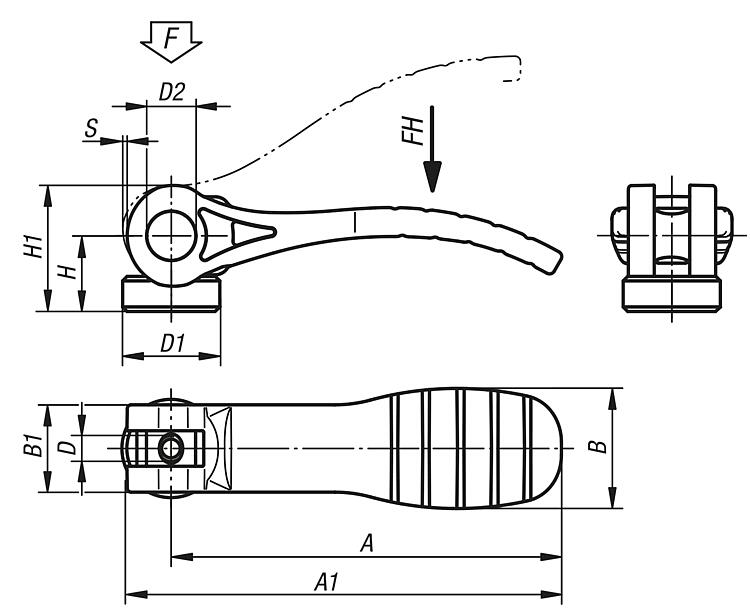

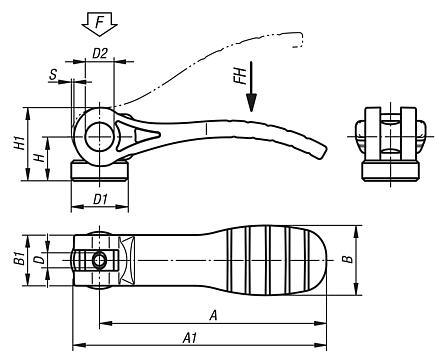

암나사가 있는 플라스틱 편심 레버, 플라스틱 압력 디스크

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	주문 번호 오래됨 KIPP	구성품 재질	본체 색상	D	D1	D2	B	B1	H	H1	A	A1	스트로크 S	클램핑력 F kN	손 힘 FH N	가격
K2122.1521105	K0646.1521105	스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	요청 시
K2122.1521106	K0646.1521106	스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	요청 시
K2122.2521108	K0646.2521108	스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	요청 시
K2122.1531105	K0646.1531105	스테인리스 스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	요청 시
K2122.1531106	K0646.1531106	스테인리스 스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	요청 시
K2122.2531108	K0646.2531108	스테인리스 스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	요청 시
K2122.15218405	K0646.15218405	스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	요청 시
K2122.15218406	K0646.15218406	스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	요청 시
K2122.25218408	K0646.25218408	스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	요청 시
K2122.15318405	K0646.15318405	스테인리스 스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	요청 시
K2122.15318406	K0646.15318406	스테인리스 스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	1,15	2,5	125	요청 시
K2122.25318408	K0646.25318408	스테인리스 스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	1,5	5	170	요청 시

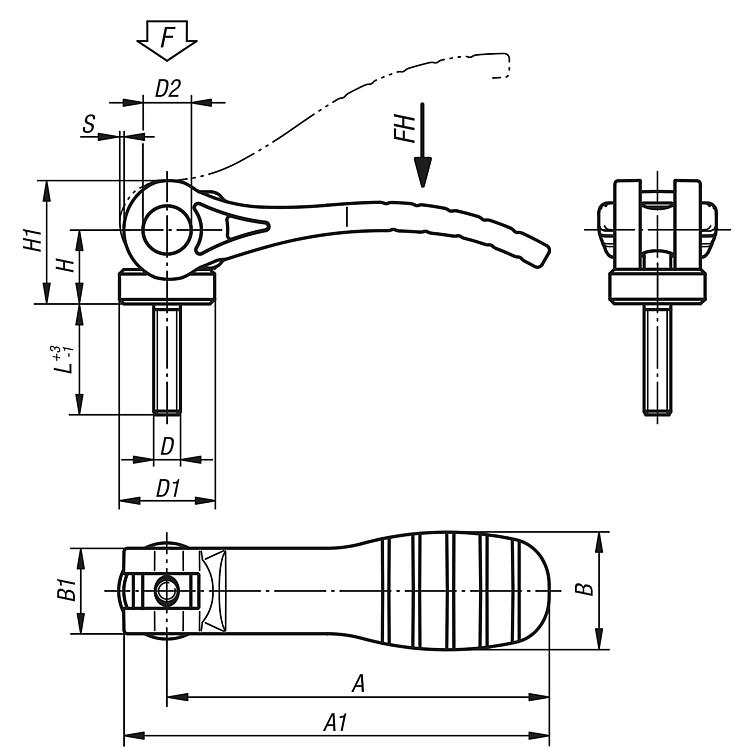

수나사, 플라스틱 압력 디스크 및 스터드 나사 스틸 또는 스테인리스 스틸이 있는 플라스틱 편심 레버

자세한 정보

도면

수나사, 플라스틱 압력 디스크 및 스터드 나사 스틸 또는 스테인리스 스틸이 있는 플라스틱 편심 레버

캐드데이터 및 상세 정보

주문 번호	주문 번호 오래됨 KIPP	구성품 재질	본체 색상	D	D1	D2	B	B1	H	H1	A	A1	L	스트로크 S	클램핑력 F kN	손 힘 FH N	가격
K2122.1521105X20	K0646.1521105X20	스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2122.1521105X30	K0646.1521105X30	스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2122.1521105X40	K0646.1521105X40	스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2122.1521105X50	K0646.1521105X50	스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2122.1521106X20	K0646.1521106X20	스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2122.1521106X30	K0646.1521106X30	스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2122.1521106X40	K0646.1521106X40	스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2122.1521106X50	K0646.1521106X50	스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2122.2521108X25	K0646.2521108X25	스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2122.2521108X30	K0646.2521108X30	스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2122.2521108X40	K0646.2521108X40	스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2122.2521108X50	K0646.2521108X50	스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2122.2521110X25	K0646.2521110X25	스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2122.2521110X30	K0646.2521110X30	스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2122.2521110X40	K0646.2521110X40	스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2122.2521110X50	K0646.2521110X50	스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2122.1531105X20	K0646.1531105X20	스테인리스 스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2122.1531105X30	K0646.1531105X30	스테인리스 스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2122.1531105X40	K0646.1531105X40	스테인리스 스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2122.1531105X50	K0646.1531105X50	스테인리스 스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2122.1531106X20	K0646.1531106X20	스테인리스 스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2122.1531106X30	K0646.1531106X30	스테인리스 스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2122.1531106X40	K0646.1531106X40	스테인리스 스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2122.1531106X50	K0646.1531106X50	스테인리스 스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2122.2531108X25	K0646.2531108X25	스테인리스 스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2122.2531108X30	K0646.2531108X30	스테인리스 스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2122.2531108X40	K0646.2531108X40	스테인리스 스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2122.2531108X50	K0646.2531108X50	스테인리스 스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2122.2531110X25	K0646.2531110X25	스테인리스 스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2122.2531110X30	K0646.2531110X30	스테인리스 스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2122.2531110X40	K0646.2531110X40	스테인리스 스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2122.2531110X50	K0646.2531110X50	스테인리스 스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2122.15218405X20	K0646.15218405X20	스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2122.15218405X30	K0646.15218405X30	스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2122.15218405X40	K0646.15218405X40	스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2122.15218405X50	K0646.15218405X50	스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2122.15218406X20	K0646.15218406X20	스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2122.15218406X30	K0646.15218406X30	스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2122.15218406X40	K0646.15218406X40	스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2122.15218406X50	K0646.15218406X50	스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2122.25218408X25	K0646.25218408X25	스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2122.25218408X30	K0646.25218408X30	스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2122.25218408X40	K0646.25218408X40	스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2122.25218408X50	K0646.25218408X50	스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2122.25218410X25	K0646.25218410X25	스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2122.25218410X30	K0646.25218410X30	스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2122.25218410X40	K0646.25218410X40	스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2122.25218410X50	K0646.25218410X50	스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2122.15318405X20	K0646.15318405X20	스테인리스 스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2122.15318405X30	K0646.15318405X30	스테인리스 스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2122.15318405X40	K0646.15318405X40	스테인리스 스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2122.15318405X50	K0646.15318405X50	스테인리스 스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2122.15318406X20	K0646.15318406X20	스테인리스 스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2122.15318406X30	K0646.15318406X30	스테인리스 스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2122.15318406X40	K0646.15318406X40	스테인리스 스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2122.15318406X50	K0646.15318406X50	스테인리스 스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2122.25318408X25	K0646.25318408X25	스테인리스 스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2122.25318408X30	K0646.25318408X30	스테인리스 스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2122.25318408X40	K0646.25318408X40	스테인리스 스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2122.25318408X50	K0646.25318408X50	스테인리스 스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2122.25318410X25	K0646.25318410X25	스테인리스 스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2122.25318410X30	K0646.25318410X30	스테인리스 스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2122.25318410X40	K0646.25318410X40	스테인리스 스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2122.25318410X50	K0646.25318410X50	스테인리스 스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
