K2127

수나사, 플라스틱 압력 디스크 및 스터드 나사 스틸 또는 스테인리스 스틸이 있는 조절식 플라스틱 편심 레버

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 캠 레버
      - 수나사, 플라스틱 압력 디스크 및 스터드 나사 스틸 또는 스테인리스 스틸이 있는 조절식 플라스틱 편심 레버

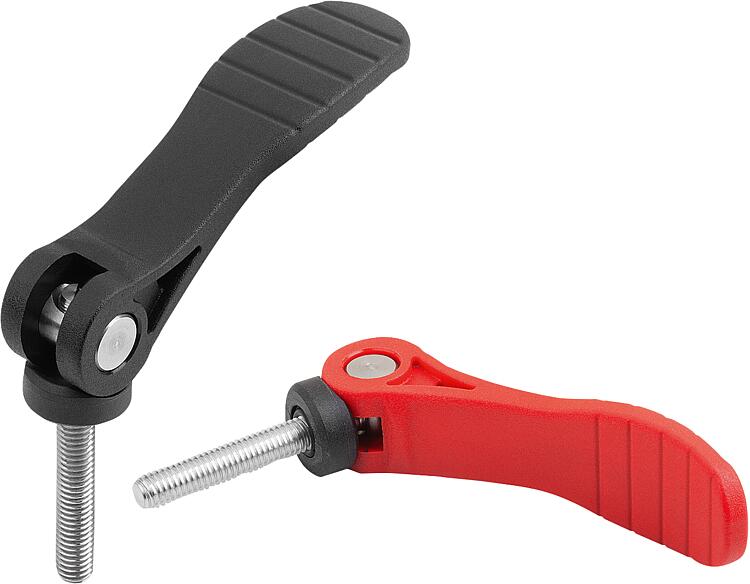

품목 설명/제품 이미지

설명제품 설명:편심 레버에는 기술적으로 최적화된 플라스틱 스러스트 와셔가 있습니다.
스러스트 와셔는 매우 우수한 내마모성과 크리프 강도를 갖춘 특수 고성능 플라스틱으로 제작되었습니다. 재질:

플라스틱 핸들 PA 6.6 강화 유리 섬유.
고성능 열가소성 수지로 제작된 스러스트 와셔, 탄소 섬유 강화.
스테인레스 스틸 힌지 핀 1.4305.
스틸 스터드 나사, 강도 등급 5.8 또는 스테인레스 스틸 1.4305.

표면 마무리:핸들, 검정색 또는 신호등 빨강 RAL3020.
스러스트 와셔, 검정색.
힌지 핀, 블랭크.
스터드, 청색 피막처리된 스틸 또는 블랭크한 스테인레스 스틸. 정보:조절형 편심 레버는 장력 축을 위한 클랭핑
레버의 위치가 정하여진 위치에 있을 때에
이용된다(간섭 영역).
스터드의 미세 나사산에서 클램프 레버의
정확한 위치는 스크류 드라이버로 조절한다.
플라스틱은 부하 상태에서는 서행(지연)하는 특성을 가짐.액세서리:약간 구부러진 접촉면의 경우 스테인레스 스틸 K2130 재질의 디스크를 옵션으로 주문할 수 있습니다.

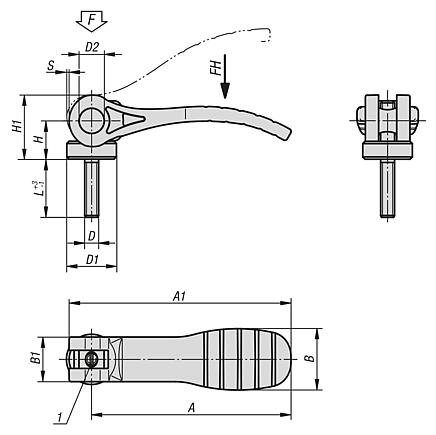

이는 스러스트 와셔와 접촉면 사이에 평면 와셔로 장착할 수 있습니다.도면 설명:

1) 텐션 레버 정밀 조정용 핀

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

K2127_Datasheet_32203__--ko

223 kB

도면

캐드데이터 및 상세 정보

주문 번호	주문 번호 오래됨 KIPP	구성품 재질	본체 색상	D	D1	D2	B	B1	H	H1	A	A1	L	스트로크 S	클램핑력 F kN	손 힘 FH N	가격
K2127.1521105X20	K0648.1521105X20	스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2127.1521105X30	K0648.1521105X30	스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2127.1521105X40	K0648.1521105X40	스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2127.1521105X50	K0648.1521105X50	스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2127.1521106X20	K0648.1521106X20	스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2127.1521106X30	K0648.1521106X30	스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2127.1521106X40	K0648.1521106X40	스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2127.1521106X50	K0648.1521106X50	스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2127.2521108X25	K0648.2521108X25	스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2127.2521108X30	K0648.2521108X30	스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2127.2521108X40	K0648.2521108X40	스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2127.2521108X50	K0648.2521108X50	스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2127.2521110X25	K0648.2521110X25	스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2127.2521110X30	K0648.2521110X30	스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2127.2521110X40	K0648.2521110X40	스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2127.2521110X50	K0648.2521110X50	스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2127.1531105X20	K0648.1531105X20	스테인리스 스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2127.1531105X30	K0648.1531105X30	스테인리스 스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2127.1531105X40	K0648.1531105X40	스테인리스 스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2127.1531105X50	K0648.1531105X50	스테인리스 스틸	검정	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2127.1531106X20	K0648.1531106X20	스테인리스 스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2127.1531106X30	K0648.1531106X30	스테인리스 스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2127.1531106X40	K0648.1531106X40	스테인리스 스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2127.1531106X50	K0648.1531106X50	스테인리스 스틸	검정	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2127.2531108X25	K0648.2531108X25	스테인리스 스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2127.2531108X30	K0648.2531108X30	스테인리스 스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2127.2531108X40	K0648.2531108X40	스테인리스 스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2127.2531108X50	K0648.2531108X50	스테인리스 스틸	검정	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2127.2531110X25	K0648.2531110X25	스테인리스 스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2127.2531110X30	K0648.2531110X30	스테인리스 스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2127.2531110X40	K0648.2531110X40	스테인리스 스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2127.2531110X50	K0648.2531110X50	스테인리스 스틸	검정	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2127.15218405X20	K0648.15218405X20	스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2127.15218405X30	K0648.15218405X30	스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2127.15218405X40	K0648.15218405X40	스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2127.15218405X50	K0648.15218405X50	스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2127.15218406X20	K0648.15218406X20	스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2127.15218406X30	K0648.15218406X30	스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2127.15218406X40	K0648.15218406X40	스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2127.15218406X50	K0648.15218406X50	스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2127.25218408X25	K0648.25218408X25	스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2127.25218408X30	K0648.25218408X30	스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2127.25218408X40	K0648.25218408X40	스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2127.25218408X50	K0648.25218408X50	스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2127.25218410X25	K0648.25218410X25	스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2127.25218410X30	K0648.25218410X30	스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2127.25218410X40	K0648.25218410X40	스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2127.25218410X50	K0648.25218410X50	스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2127.15318405X20	K0648.15318405X20	스테인리스 스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2127.15318405X30	K0648.15318405X30	스테인리스 스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2127.15318405X40	K0648.15318405X40	스테인리스 스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2127.15318405X50	K0648.15318405X50	스테인리스 스틸	신호등 빨강 RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2127.15318406X20	K0648.15318406X20	스테인리스 스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	요청 시
K2127.15318406X30	K0648.15318406X30	스테인리스 스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	요청 시
K2127.15318406X40	K0648.15318406X40	스테인리스 스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	요청 시
K2127.15318406X50	K0648.15318406X50	스테인리스 스틸	신호등 빨강 RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	요청 시
K2127.25318408X25	K0648.25318408X25	스테인리스 스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2127.25318408X30	K0648.25318408X30	스테인리스 스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2127.25318408X40	K0648.25318408X40	스테인리스 스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2127.25318408X50	K0648.25318408X50	스테인리스 스틸	신호등 빨강 RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
K2127.25318410X25	K0648.25318410X25	스테인리스 스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	요청 시
K2127.25318410X30	K0648.25318410X30	스테인리스 스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	요청 시
K2127.25318410X40	K0648.25318410X40	스테인리스 스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	요청 시
K2127.25318410X50	K0648.25318410X50	스테인리스 스틸	신호등 빨강 RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	요청 시
