K0789조절형 스틸 편심 레버, 수나사 있음 |
뒤로 |
|
|
설명재질:스틸 핸들 1.0401
플라스틱 스러스트 와셔, PA 66 GF 35-X 유리 섬유 강화
스테인레스 스틸 킹 핀, 1.4305.
.스틸 스터드 및 와셔, 강도 등급 5.8 표면 마무리:핸들, 스터드 및 와셔, 청색 피막처리.
스러스트 와셔, 검정색.
힌지 핀, 블랭크.정보:조절형 편심 레버는 장력 축을 위한 클랭핑
레버의 위치가 정하여진 위치에 있을 때에
이용된다(간섭 영역).
스터드의 미세 나사산에서 클램프 레버의
정확한 위치는 스크류 드라이버로 조절한다.

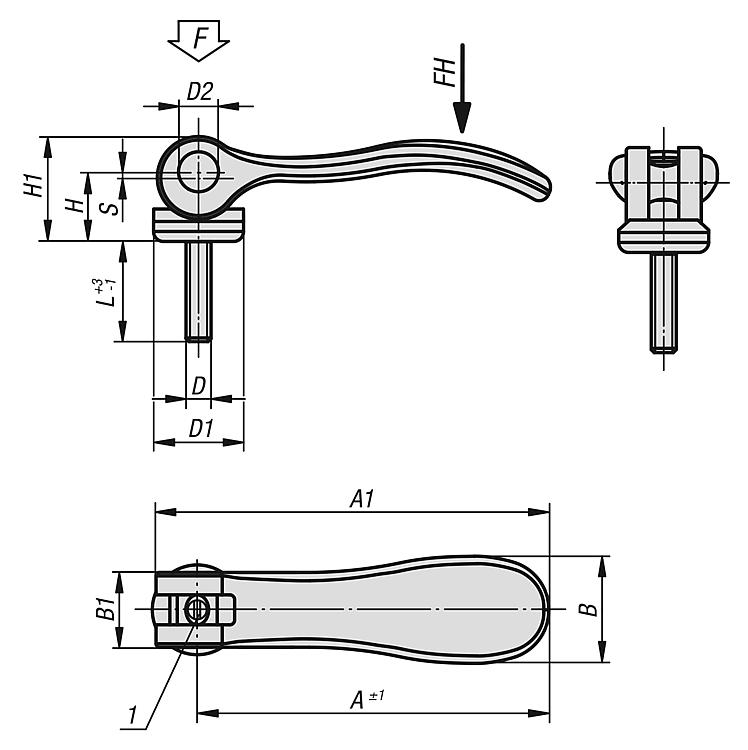

플라스틱은 부하 상태에서는 서행(지연)하는 특성을 가짐.도면 설명:특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | 스트로크
S | 클램핑력
F
kN | 손 힘
FH
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0789.1502205X20 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 |  | | 요청 시 | | | K0789.1502205X30 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 요청 시 | | | K0789.1502205X40 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 요청 시 | | | K0789.1502205X50 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 요청 시 | | | K0789.1502206X20 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 요청 시 | | | K0789.1502206X30 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 요청 시 | | | K0789.1502206X40 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 요청 시 | | | K0789.1502206X50 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 요청 시 | | | K0789.2502208X25 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 요청 시 | | | K0789.2502208X30 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 요청 시 | | | K0789.2502208X40 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 요청 시 | | | K0789.2502208X50 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 요청 시 | | | K0789.2502210X25 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 요청 시 | | | K0789.2502210X30 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 요청 시 | | | K0789.2502210X40 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 요청 시 | | | K0789.2502210X50 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
