    7. K2223.1101016
D=로킹 핀 지름
10
L1=그립 길이
40
SW=렌치 사이즈
20
B
14,4
B1
4,8
D1
16
F x 30°
2,8
H
10
Item

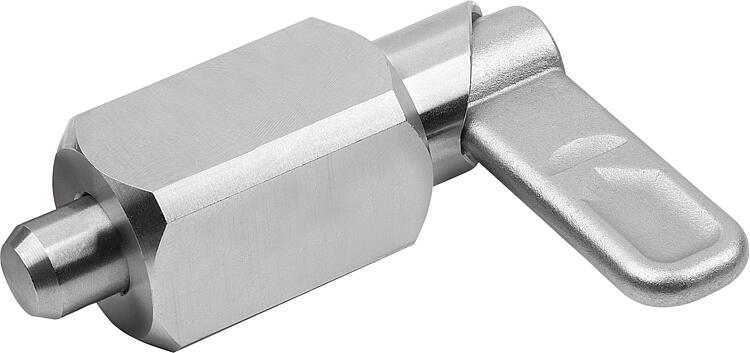

Cam-Action Indexing Plungers
L
61,2
모델 1
사각
버전 2
용접하다
본체 재질
스테인레스 스틸
스틸 키
1.4301
시작 탄성 F1 약. N
15
크기
3
타입
G
탄성 종료 F2 약. N
35
표면 기본 몸체
자연적 마무리
형태 타입
Without cap

설명

제품 설명
인덱스 플런저는 변환력으로 인해 잠금 위치가 변하는 것을 방지하기 위해 사용됩니다.
잠금 바를 180° 돌리면 잠금 핀이 원래 위치로 돌아와 잠금 위치를 변경할 수 있게됩니다.
락킹 새김 홈은 잠금 바가 이 위치에 고정되어 잠금 핀이 원래 위치로 돌아온 상태를 유지하도록 합니다.
재료
1.4308. 잠금 바

1.4301. 슬리브

1.4305. 잠금 핀

1.4310. 압축 스프링
표면 마무리
자연적으로 마무리된 슬리브 및 잠금 바.
잠금 핀, 연마 및 자연적 마무리.
자연적으로 마무리된 압축 스프링.
정보
사각 슬리브로 인해 인덱스 플런저는 용접하기 적합합니다. 스프링이 과열로 인해 손상되지 않도록 점용접을 통한 포지셔닝을 추천합니다.
장점
잠금 바를 180° 돌리면 잠금 핀이 들어갑니다.
잠금 바 캡의 플라스틱 색깔을 선택 가능.
사각 슬리브,, 용접용.
요청 시
스페셜 버전.
Accessory
포지셔닝 부싱 K1290, K1839, K1840.
