K0422

볼 헤드 암나사

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스위벨 피트
    - 볼 헤드 암나사

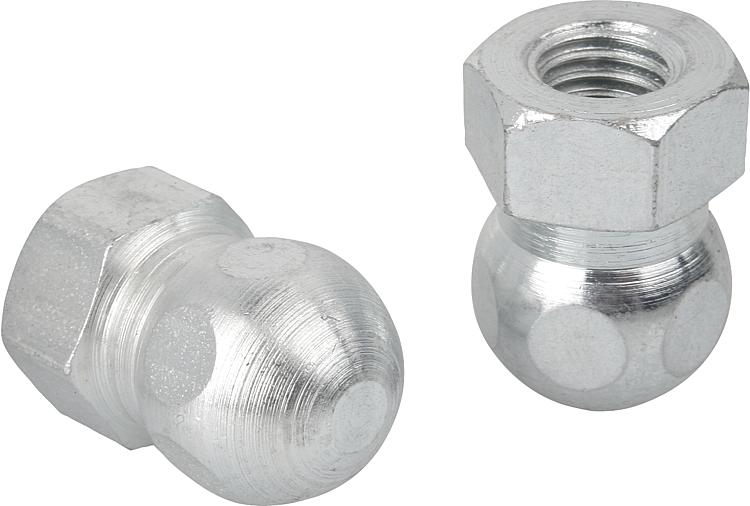

품목 설명/제품 이미지

설명재질:

스틸 또는 스테인레스 스틸 1.4301.

표면 마무리:스틸, 청색 피막처리.
스테인레스 스틸, 블랭크.정보:표준형 나사를 통한 스위벨 패드의 직접 고정.

스위벨 패드는 볼 헤드와 플레이트로 구성됨.
모든 볼 헤드는 모든 플레이트와 결합할 수 있음.
전체 스위벨 패드의 높이는 육각
높이 + 22,5 mm로 계산됨.
(전체 스위벨 패드 = L1 + 22,5 mm)특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0422 볼 헤드 암나사

200 kB

스위벨 패드 기술 정보

371 kB

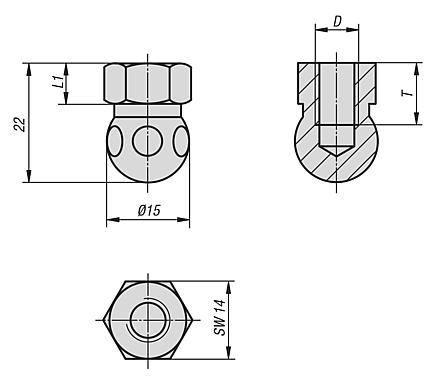

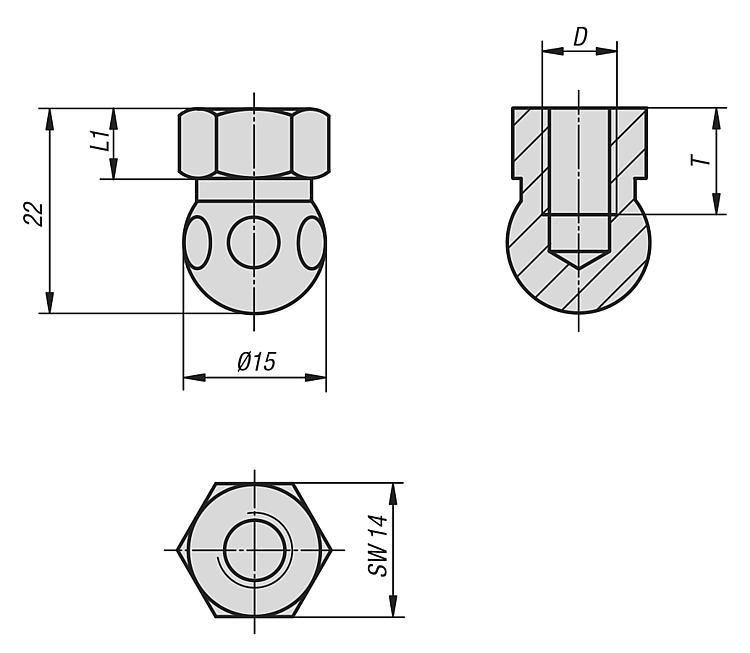

도면

캐드데이터 및 상세 정보

주문 번호	본체 재질	D	L1	T	가격
K0422.061	스틸	M6	7,5	10	요청 시
K0422.062	스테인레스 스틸	M6	7,5	10	요청 시
K0422.081	스틸	M8	7,5	10	요청 시
K0422.082	스테인레스 스틸	M8	7,5	10	요청 시
