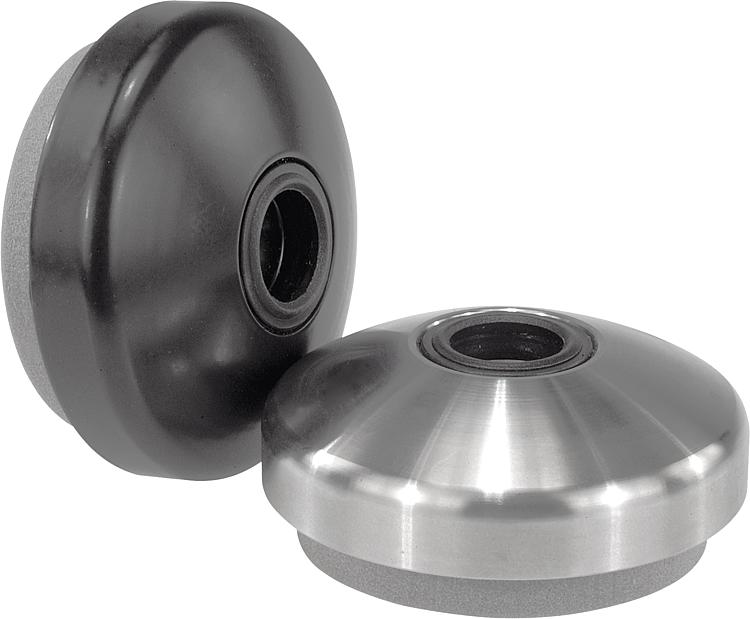

Plate
for swivel feet
아연
- 스위벨 패드 조립용 부품
- 분야: 기계 공학, 장치 엔지니어링, 물류 및 조립
- 모든 플레이트는 모든 나사 스핀들 혹은 모든 볼 헤드와 결합할 수 있습니다
- 댐퍼 플레이트는 진동을 흡수하여 스위벨 패드가 미끄러지는 것을 방지합니다
- 온도 범위 -30 °C ~ +70 °C
판매 단위
₩39,394 / 개
부가세 별도
재고 현황은 실시간으로 반영됩니다.
Added to your shopping cart
D=플레이트 지름
60
H=높이
25
D1
50
H1
(압력 0 / 0,4 / 0,6 N/mm²에서)
7 / 5,9 / 4,8
Item
Plate
모델 1
for swivel feet
버전 2
with vibration absorption
본체 재질
아연
부하
max. kN
0,433
설명
재료
플레이트 아연 다이캐스팅 또는 스테인레스 스틸 1.4305.
절연 보드 PUR 엘라스토머 (Sylomer V12).
표면 마무리
플레이트 아연 다이캐스팅 분말 코팅 검정색.
플레이트 스테인레스 스틸 소재.
절연 보드 회색, 접착, 미끄럼 방지.
사용 범위 -30 °C ~ +70 °C.
플레이트 스테인레스 스틸 소재.
절연 보드 회색, 접착, 미끄럼 방지.
사용 범위 -30 °C ~ +70 °C.
정보
표에 나와 있는 부하 용량은 권장 사항으로
흡수 유닛이 사용되는 최대 영구 정적 부하임.
이 정적 부하 용량은 공작물에 최적합한 흡수
속성인 0,4 N/mm² 표면 압력과 일치함.
여기에서 추가적인 부하에 관한 동적 요구의
경우에는 0,6 N/mm² 압력까지 고려됨.
절연 보드는 진동을 흡수하고 조인트 풋이
미끄러지는 것을 방지함.
조인트 풋은 플레이트와 나사 스핀들, 그리고
볼 헤드로 결합됨. 모든 플레이트는 모든 나사
스핀들, 그리고 모든 볼 헤드와 결합할 수 있음.
적합한 나사 스핀들은 K0421를 참고함.
적합한 볼 헤드는 K0422를 참고함.
도면 설명
1) 댐퍼 플레이트
