K0304

스위벨 패드

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스위벨 피트
    - 스위벨 패드

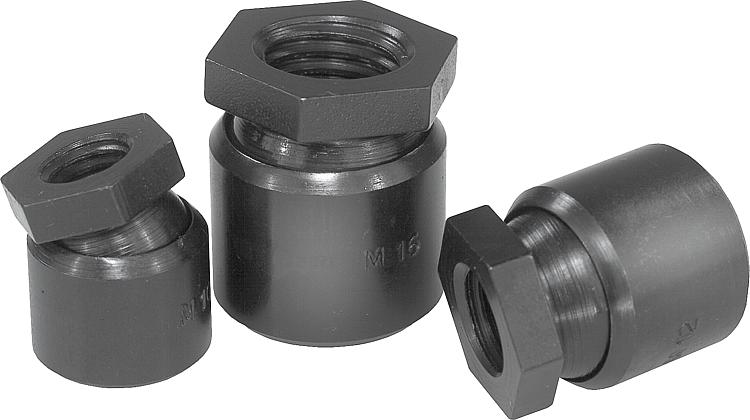

품목 설명/제품 이미지

설명재질:볼 부품 쾌삭강, 케이스 경화처리.
쾌삭 특수강 ETG 100 압력 다리.표면 마무리:검정 산화.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0304 스위벨 패드

197 kB

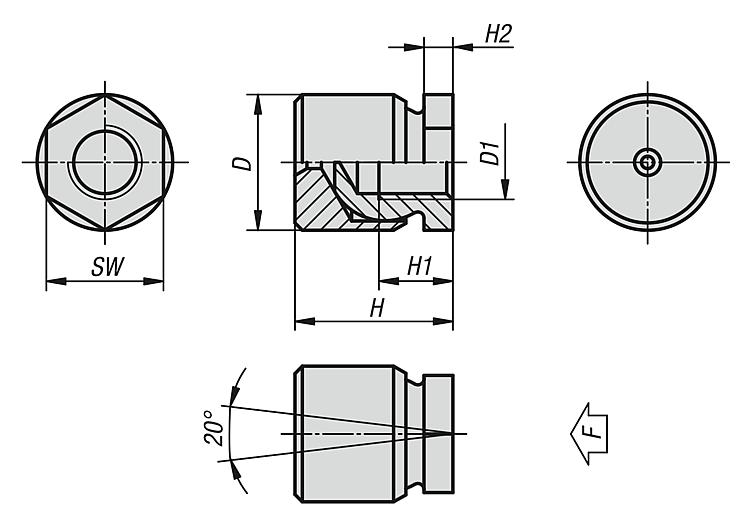

도면

캐드데이터 및 상세 정보

주문 번호	D	D1	H	H1	H2	SW	부하 max. kN	가격
K0304.05	13	M5	16,5	6,5	4	10	1,62	요청 시
K0304.06	13	M6	16,5	8,5	4	10	2,33	요청 시
K0304.08	16	M8	21	9	4	13	4,15	요청 시
K0304.10	19	M10	23	10	4	17	6,48	요청 시
K0304.12	22	M12	25,5	12	4,7	19	8,32	요청 시
K0304.16	25	M16	29,5	14	5	24	13,94	요청 시
K0304.20	32	M20	36	18	8,5	30	21	요청 시
