K1303_B

Hygienic DESIGN 스위벨 피트, 타입 B

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스위벨 피트
    - Hygienic DESIGN의 스위벨 피트
      - Hygienic DESIGN 스위벨 피트, 타입 B

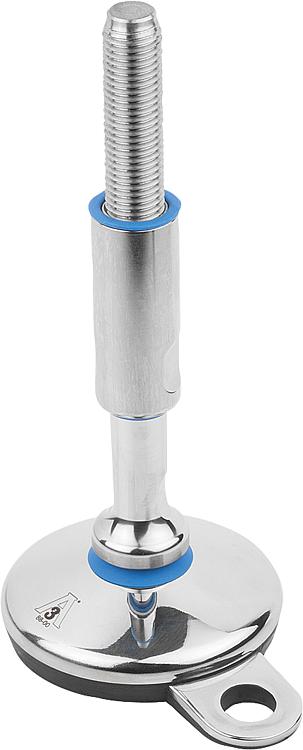

품목 설명/제품 이미지

설명재질:풋 플레이트와 나사 스핀들, 스테인리스 스틸 1.4301.
고무 패드(NBR) 85 쇼어 경도 +/-5, FDA 승인.
고무 실링, 실리콘, FDA 승인.표면 마무리:풋 플레이트, 고광택 연마.
나사 스핀들, 블랭크.
고무 패드, 검정.
고무 실링, 청색.정보:3-A 위생 규격 에 따라 인증.

머신 피트의 스핀들 조인트에 있는 스레드와 특수 실링의 고품질 표면과 이중 실링으로 오염을 방지하고 세척 시간을 최소화합니다.

머신 피트는 3-A 로고와 함께 제공됩니다.이용:머신 피트는 특히 식료품 산업, 양조장, 유제품, 음료 및 제약 산업의 기계, 설비 및 장치에 적합합니다.액세서리:

Hygienic USIT^® 실링 와셔 및 평면 와셔 K1491.

플랜지가 있는 캡 너트 K1493.

육각 캡 너트, 플랜지 있음 K1821.

도면 설명:

1) 조절 범위

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1303_B Hygienic DESIGN 스위벨 피트, 타입 B

238 kB

KIPP-3-A-Zertifikat

207 kB

도면

캐드데이터 및 상세 정보

주문 번호	타입	A	D	D1	D2	H	H1	H2	H3	L	L1	L2	L3	SW	SW1	부하 max. kN (정적 부하)	가격
K1303.206012X140	B	45	60	M12	24	23	191	51	112	79	60	45	140	13	20	10	요청 시
K1303.206012X190	B	45	60	M12	24	23	241	51	137	104	85	70	190	13	20	10	요청 시
K1303.206016X140	B	45	60	M16	24	23	191	51	112	79	60	45	140	13	20	10	요청 시
K1303.206016X190	B	45	60	M16	24	23	241	51	137	104	85	70	190	13	20	10	요청 시
K1303.208016X140	B	54	80	M16	24	25	193	53	114	79	60	45	140	13	20	20	요청 시
K1303.208016X190	B	54	80	M16	24	25	243	53	139	104	85	70	190	13	20	20	요청 시
K1303.208020X140	B	54	80	M20	30	25	193	53	114	79	60	45	140	17	26	20	요청 시
K1303.208020X190	B	54	80	M20	30	25	243	53	139	104	85	70	190	17	26	20	요청 시
K1303.208024X140	B	54	80	M24	35	25	193	53	114	79	60	45	140	20	30	20	요청 시
K1303.208024X190	B	54	80	M24	35	25	243	53	139	104	85	70	190	20	30	20	요청 시
K1303.210016X140	B	69	100	M16	24	28	196	56	117	79	60	45	140	13	20	25	요청 시
K1303.210016X190	B	69	100	M16	24	28	246	56	142	104	85	70	190	13	20	25	요청 시
K1303.210020X140	B	69	100	M20	30	28	196	56	117	79	60	45	140	17	26	25	요청 시
K1303.210020X190	B	69	100	M20	30	28	246	56	142	104	85	70	190	17	26	25	요청 시
K1303.210024X140	B	69	100	M24	35	28	196	56	117	79	60	45	140	20	30	25	요청 시
K1303.210024X190	B	69	100	M24	35	28	246	56	142	104	85	70	190	20	30	25	요청 시
