스틸 스위벨 패드, 타입 A

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스위벨 피트
    - 스틸 스위벨 패드
      - 스틸 스위벨 패드, 타입 A

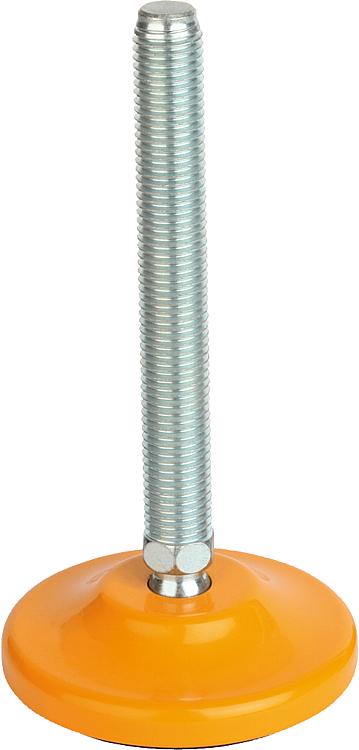

품목 설명/제품 이미지

설명재질, 표면 마무리:스틸 풋 플레이트, 노란색으로 도장됨. 스틸 나사 스핀들, 아연 도금.
정보:황색으로 칠해진 피트가 있는 고부하 가능 스틸 스위벨 패드.

도표에 나와있는 부하값은 정적 하중을 수직으로 스핀들 가운데 있는 플레이트에 가하는 일련의 실험을 근거로 도출한 값입니다. 진동 또는 다른 흔들림 효과에서 발생하는 방사상으로 작용하는 힘은 부하율에 영향을 미치고, 제시된 값에서는 고려되지 않았습니다. 특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0742_A 스틸 스위벨 패드 타입 A

115 kB

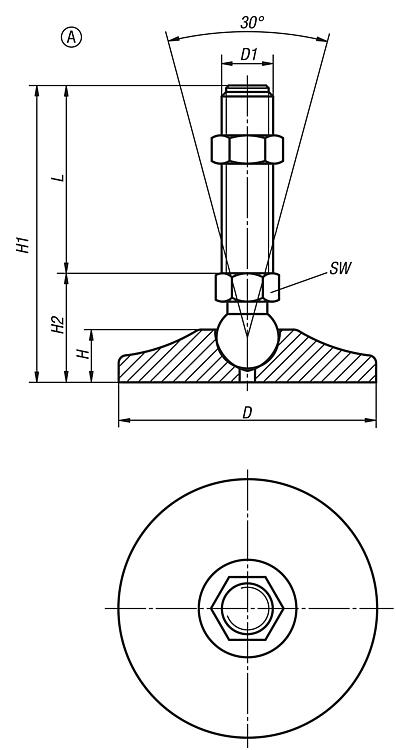

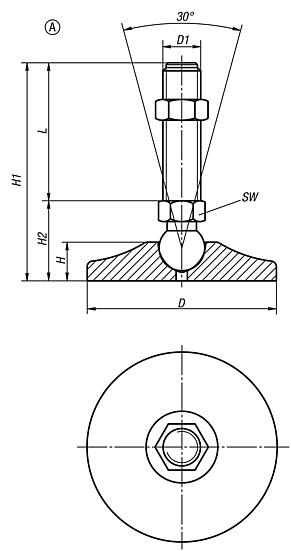

도면

캐드데이터 및 상세 정보

주문 번호	타입	D	D1	H	H1	H2	SW	L	부하 max. kN (정적 부하)	가격
K0742.005010X25	A	50	M10	16	53	28	14	25	15	요청 시
K0742.005010X50	A	50	M10	16	78	28	14	50	15	요청 시
K0742.005010X75	A	50	M10	16	103	28	14	75	15	요청 시
K0742.005010X100	A	50	M10	16	128	28	14	100	15	요청 시
K0742.005010X125	A	50	M10	16	153	28	14	125	15	요청 시
K0742.005012X25	A	50	M12	16	53	28	14	25	15	요청 시
K0742.005012X50	A	50	M12	16	78	28	14	50	15	요청 시
K0742.005012X75	A	50	M12	16	103	28	14	75	15	요청 시
K0742.005012X100	A	50	M12	16	128	28	14	100	15	요청 시
K0742.005012X125	A	50	M12	16	153	28	14	125	15	요청 시
K0742.005014X25	A	50	M14	16	53	28	14	25	15	요청 시
K0742.005014X50	A	50	M14	16	78	28	14	50	15	요청 시
K0742.005014X75	A	50	M14	16	103	28	14	75	15	요청 시
K0742.005014X100	A	50	M14	16	128	28	14	100	15	요청 시
K0742.005014X125	A	50	M14	16	153	28	14	125	15	요청 시
K0742.006514X50	A	65	M14	17	80	30	14	50	20	요청 시
K0742.006514X75	A	65	M14	17	105	30	14	75	20	요청 시
K0742.006514X100	A	65	M14	17	130	30	14	100	20	요청 시
K0742.006514X125	A	65	M14	17	155	30	14	125	20	요청 시
K0742.006514X150	A	65	M14	17	180	30	14	150	20	요청 시
K0742.006516X50	A	65	M16	17	80	30	16	50	20	요청 시
K0742.006516X75	A	65	M16	17	105	30	16	75	20	요청 시
K0742.006516X100	A	65	M16	17	130	30	16	100	20	요청 시
K0742.006516X125	A	65	M16	17	155	30	16	125	20	요청 시
K0742.006516X150	A	65	M16	17	180	30	16	150	20	요청 시
K0742.006516X175	A	65	M16	17	205	30	16	175	20	요청 시
K0742.008016X50	A	80	M16	19,5	83	33	16	50	30	요청 시
K0742.008016X75	A	80	M16	19,5	108	33	16	75	30	요청 시
K0742.008016X100	A	80	M16	19,5	133	33	16	100	30	요청 시
K0742.008016X125	A	80	M16	19,5	158	33	16	125	30	요청 시
K0742.008016X150	A	80	M16	19,5	183	33	16	150	30	요청 시
K0742.008016X175	A	80	M16	19,5	208	33	16	175	30	요청 시
K0742.008016X200	A	80	M16	19,5	233	33	16	200	30	요청 시
K0742.008020X75	A	80	M20	19,5	111	36	17	75	30	요청 시
K0742.008020X100	A	80	M20	19,5	136	36	17	100	30	요청 시
K0742.008020X125	A	80	M20	19,5	161	36	17	125	30	요청 시
K0742.008020X150	A	80	M20	19,5	186	36	17	150	30	요청 시
K0742.008020X175	A	80	M20	19,5	211	36	17	175	30	요청 시
K0742.008020X200	A	80	M20	19,5	236	36	17	200	30	요청 시
K0742.010016X50	A	100	M16	20	93	43	20	50	35	요청 시
K0742.010016X75	A	100	M16	20	118	43	20	75	35	요청 시
K0742.010016X100	A	100	M16	20	143	43	20	100	35	요청 시
K0742.010016X125	A	100	M16	20	168	43	20	125	35	요청 시
K0742.010016X150	A	100	M16	20	193	43	20	150	35	요청 시
K0742.010016X175	A	100	M16	20	218	43	20	175	35	요청 시
K0742.010016X200	A	100	M16	20	243	43	20	200	35	요청 시
K0742.010020X75	A	100	M20	20	118	43	20	75	45	요청 시
K0742.010020X100	A	100	M20	20	143	43	20	100	45	요청 시
K0742.010020X125	A	100	M20	20	168	43	20	125	45	요청 시
K0742.010020X150	A	100	M20	20	193	43	20	150	45	요청 시
K0742.010020X175	A	100	M20	20	218	43	20	175	45	요청 시
K0742.010020X200	A	100	M20	20	243	43	20	200	45	요청 시
K0742.010024X75	A	100	M24	20	119	44	20	75	55	요청 시
K0742.010024X100	A	100	M24	20	144	44	20	100	55	요청 시
K0742.010024X125	A	100	M24	20	169	44	20	125	55	요청 시
K0742.010024X150	A	100	M24	20	194	44	20	150	55	요청 시
K0742.010024X175	A	100	M24	20	219	44	20	175	55	요청 시
K0742.010024X200	A	100	M24	20	244	44	20	200	55	요청 시

이 카탈로그 다른 품목

K0742_B

스틸 스위벨 패드 타입 B
