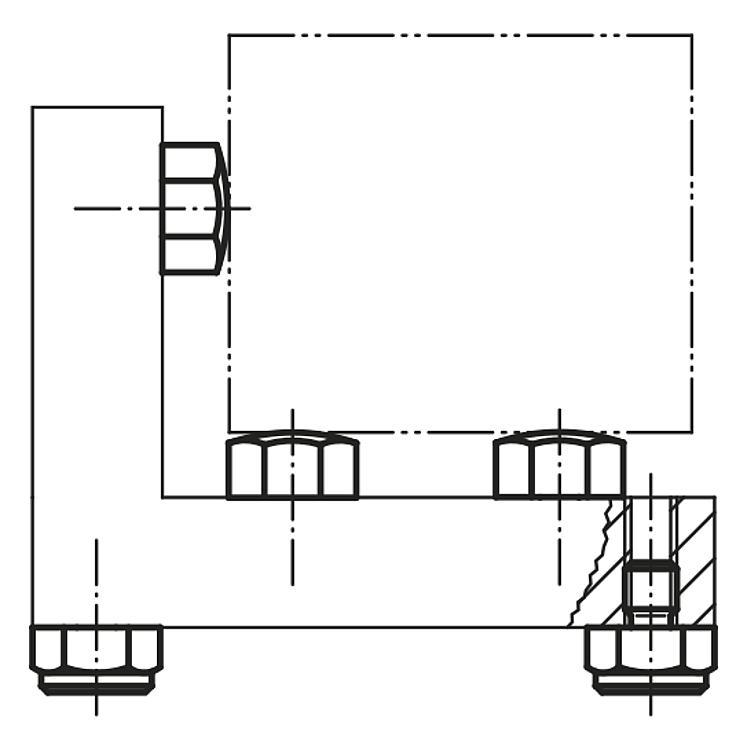

설명재질:쾌삭강.표면 마무리:케이스 경화,검정 산화 처리.정보:포지셔닝 피트는 일반적인 기계 장치 구성에
있어서 멈춤 장치, 지탱 장치, 그리고

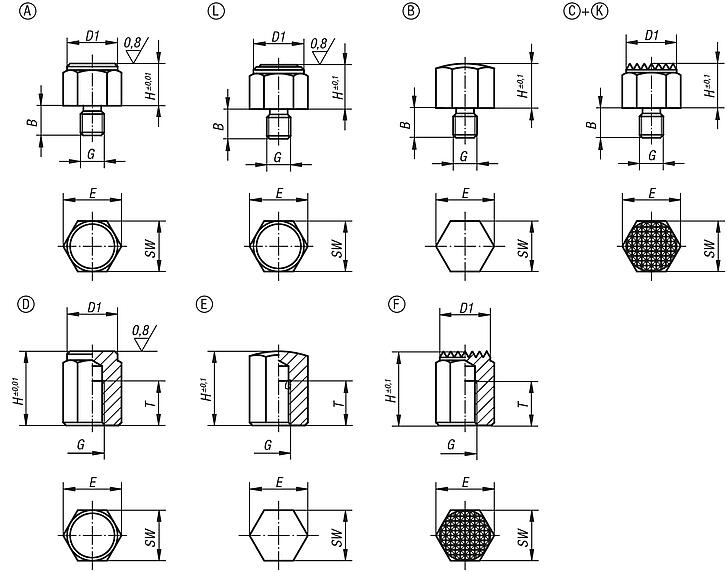

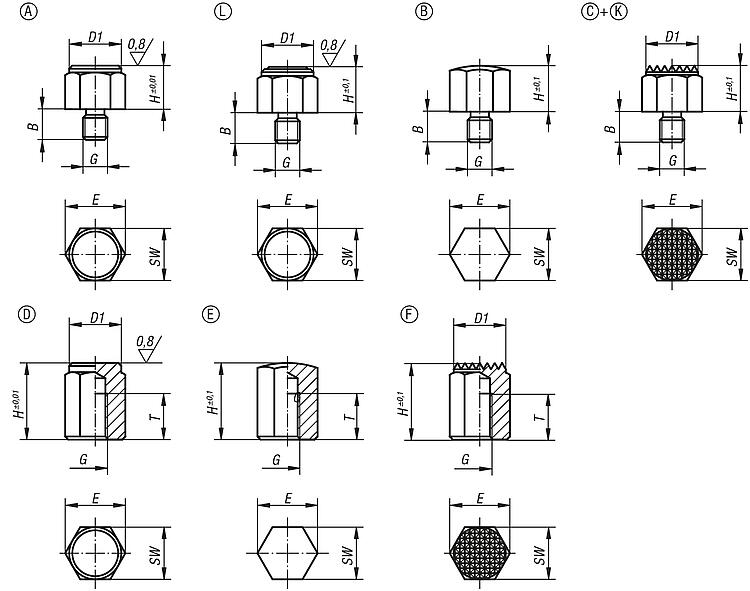

플런저로 사용함.도면 설명:타입 A: 수나사 및 평평한 표면
타입 B: 수나사 및 볼록한 표면
타입 C: 수나사 및 세레이션 표면
타입 K: 수나사 및 초경합금으로된 세레이션 표면
타입 L: 수나사 및 POM 인서트
타입 D: 암나사 및 평평한 표면
타입 E: 암나사 및 볼록한 표면
타입 F: 암나사 및 세레이션 표면 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
수나사 및 평평한 표면 포지셔닝 피트, 타입 A |
자세한 정보 |
주문 번호
| 타입 | B | D1 | G | H | E | SW | 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0298.108 | A | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 |  | | 요청 시 | | | K0298.1104 | A | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | 요청 시 | | | K0298.1081 | A | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | 요청 시 | | | K0298.1101 | A | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 요청 시 | | | K0298.1103 | A | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | 요청 시 | | | K0298.1152 | A | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | 요청 시 | | | K0298.110 | A | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 요청 시 | | | K0298.115 | A | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 요청 시 | | | K0298.1151 | A | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 요청 시 | | | K0298.1201 | A | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 요청 시 | |
|
수나사 및 볼록한 표면 포지셔닝 피트, 타입 B |
자세한 정보 |
주문 번호
| 타입 | B | G | H | E | SW | 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0298.208 | B | 8 | M6 | 8 | 14,4 | 13 | 8,5 | | | 요청 시 | | | K0298.2104 | B | 10 | M6 | 10 | 14,4 | 13 | 8,5 | | | 요청 시 | | | K0298.2081 | B | 10 | M8 | 8 | 19,4 | 17 | 18 | | | 요청 시 | | | K0298.2101 | B | 10 | M8 | 10 | 19,4 | 17 | 18 | | | 요청 시 | | | K0298.2103 | B | 12 | M10 | 10 | 21,9 | 19 | 32 | | | 요청 시 | | | K0298.2152 | B | 12 | M10 | 15 | 21,9 | 19 | 32 | | | 요청 시 | | | K0298.210 | B | 14 | M12 | 10 | 25,2 | 22 | 60 | | | 요청 시 | | | K0298.215 | B | 14 | M12 | 15 | 25,2 | 22 | 60 | | | 요청 시 | | | K0298.2151 | B | 19 | M16 | 15 | 33 | 30 | 140 | | | 요청 시 | | | K0298.2201 | B | 19 | M16 | 20 | 33 | 30 | 140 | | | 요청 시 | |
|
수나사 및 세레이션 표면 포지셔닝 피트, 타입 C |
자세한 정보 |
주문 번호
| 타입 | B | D1 | G | H | E | SW | 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0298.308 | C | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 | | | 요청 시 | | | K0298.3102 | C | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | 요청 시 | | | K0298.3081 | C | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | 요청 시 | | | K0298.3101 | C | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 요청 시 | | | K0298.3103 | C | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | 요청 시 | | | K0298.3152 | C | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | 요청 시 | | | K0298.310 | C | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 요청 시 | | | K0298.315 | C | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 요청 시 | | | K0298.3151 | C | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 요청 시 | | | K0298.3201 | C | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 요청 시 | |
|
|
|
암나사 및 평평한 표면 포지셔닝 피트, 타입 D |
자세한 정보 |
주문 번호
| 타입 | D1 | G | H | T | E | SW | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0298.410 | D | 13 | M6 | 10 | 6 | 14,4 | 13 | | | 요청 시 | | | K0298.4151 | D | 13 | M6 | 15 | 10 | 14,4 | 13 | | | 요청 시 | | | K0298.4101 | D | 17 | M8 | 10 | 6 | 19,4 | 17 | | | 요청 시 | | | K0298.415 | D | 17 | M8 | 15 | 6 | 19,4 | 17 | | | 요청 시 | | | K0298.4251 | D | 17 | M8 | 25 | 16 | 19,4 | 17 | | | 요청 시 | | | K0298.4201 | D | 19 | M10 | 20 | 10 | 21,9 | 19 | | | 요청 시 | | | K0298.4302 | D | 19 | M10 | 30 | 15 | 21,9 | 19 | | | 요청 시 | | | K0298.4401 | D | 19 | M10 | 40 | 15 | 21,9 | 19 | | | 요청 시 | | | K0298.420 | D | 22 | M12 | 20 | 10 | 25,2 | 22 | | | 요청 시 | | | K0298.425 | D | 22 | M12 | 25 | 15 | 25,2 | 22 | | | 요청 시 | | | K0298.430 | D | 22 | M12 | 30 | 20 | 25,2 | 22 | | | 요청 시 | | | K0298.440 | D | 22 | M12 | 40 | 25 | 25,2 | 22 | | | 요청 시 | | | K0298.450 | D | 22 | M12 | 50 | 25 | 25,2 | 22 | | | 요청 시 | | | K0298.4301 | D | 30 | M16 | 30 | 20 | 33 | 30 | | | 요청 시 | | | K0298.4501 | D | 30 | M16 | 50 | 25 | 33 | 30 | | | 요청 시 | |
|
포지셔닝 피트, 암나사 및 볼록한 표면, 타입 E |
자세한 정보 |
주문 번호
| 타입 | G | H | T | E | SW | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0298.510 | E | M6 | 10 | 6 | 14,4 | 13 | | | 요청 시 | | | K0298.5151 | E | M6 | 15 | 10 | 14,4 | 13 | | | 요청 시 | | | K0298.5101 | E | M8 | 10 | 6 | 19,4 | 17 | | | 요청 시 | | | K0298.515 | E | M8 | 15 | 6 | 19,4 | 17 | | | 요청 시 | | | K0298.5251 | E | M8 | 25 | 16 | 19,4 | 17 | | | 요청 시 | | | K0298.5201 | E | M10 | 20 | 10 | 21,9 | 19 | | | 요청 시 | | | K0298.5302 | E | M10 | 30 | 15 | 21,9 | 19 | | | 요청 시 | | | K0298.5401 | E | M10 | 40 | 15 | 21,9 | 19 | | | 요청 시 | | | K0298.520 | E | M12 | 20 | 10 | 25,2 | 22 | | | 요청 시 | | | K0298.525 | E | M12 | 25 | 15 | 25,2 | 22 | | | 요청 시 | | | K0298.530 | E | M12 | 30 | 20 | 25,2 | 22 | | | 요청 시 | | | K0298.540 | E | M12 | 40 | 25 | 25,2 | 22 | | | 요청 시 | | | K0298.550 | E | M12 | 50 | 25 | 25,2 | 22 | | | 요청 시 | | | K0298.5301 | E | M16 | 30 | 20 | 33 | 30 | | | 요청 시 | | | K0298.5501 | E | M16 | 50 | 25 | 33 | 30 | | | 요청 시 | |
|
포지셔닝 피트, 암나사 및 세레이션 표면, 타입 F |
자세한 정보 |
주문 번호
| 타입 | D1 | G | H | T | E | SW | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0298.610 | F | 13 | M6 | 10 | 6 | 14,4 | 13 | | | 요청 시 | | | K0298.6151 | F | 13 | M6 | 15 | 10 | 14,4 | 13 | | | 요청 시 | | | K0298.6101 | F | 17 | M8 | 10 | 6 | 19,4 | 17 | | | 요청 시 | | | K0298.615 | F | 17 | M8 | 15 | 6 | 19,4 | 17 | | | 요청 시 | | | K0298.6251 | F | 17 | M8 | 25 | 16 | 19,4 | 17 | | | 요청 시 | | | K0298.6201 | F | 19 | M10 | 20 | 10 | 21,9 | 19 | | | 요청 시 | | | K0298.6302 | F | 19 | M10 | 30 | 15 | 21,9 | 19 | | | 요청 시 | | | K0298.6401 | F | 19 | M10 | 40 | 15 | 21,9 | 19 | | | 요청 시 | | | K0298.620 | F | 22 | M12 | 20 | 10 | 25,2 | 22 | | | 요청 시 | | | K0298.625 | F | 22 | M12 | 25 | 15 | 25,2 | 22 | | | 요청 시 | | | K0298.630 | F | 22 | M12 | 30 | 20 | 25,2 | 22 | | | 요청 시 | | | K0298.640 | F | 22 | M12 | 40 | 25 | 25,2 | 22 | | | 요청 시 | | | K0298.650 | F | 22 | M12 | 50 | 25 | 25,2 | 22 | | | 요청 시 | | | K0298.6301 | F | 30 | M16 | 30 | 20 | 33 | 30 | | | 요청 시 | | | K0298.6501 | F | 30 | M16 | 50 | 25 | 33 | 30 | | | 요청 시 | |
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
