K0297

지탱 볼트

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 서포트, 로케이팅 및 스토퍼 부품
    - 로케이팅 볼트, 지탱 볼트
      - 지탱 볼트

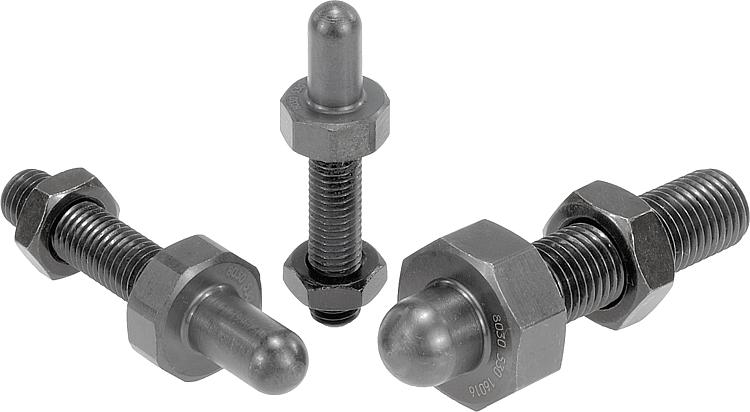

품목 설명/제품 이미지

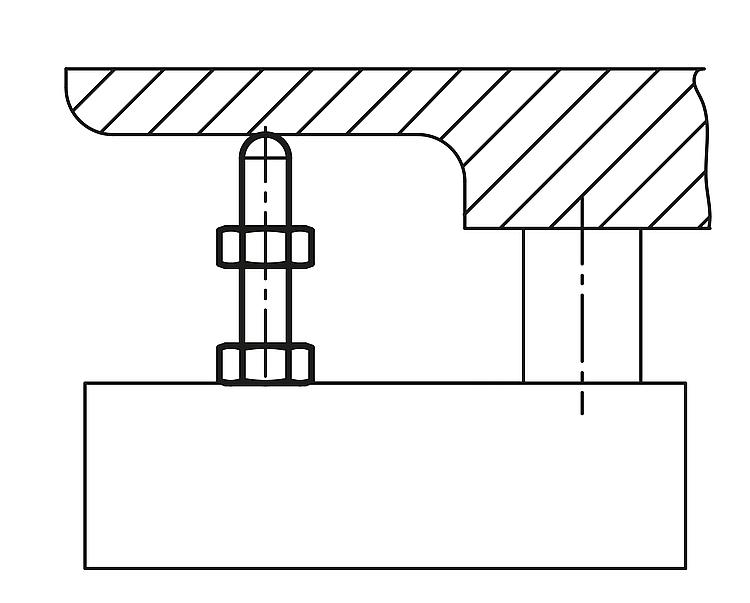

설명재질:단강, 열 처리.표면 마무리:검정 산화.정보:둥근 노즈를 통해 지탱 볼트가 보어홀이 있는 공작물의 위치 지정 요소로도 사용될 수 있습니다.

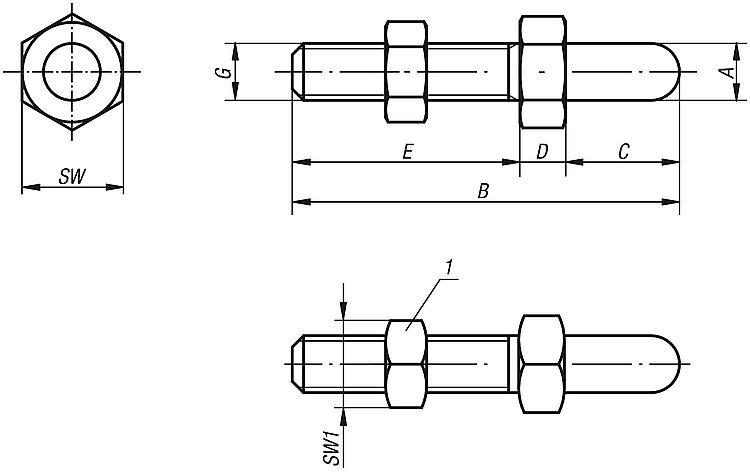

K0297.20020 및 K02097-20040 버전은 육각형임.도면 설명:

1) 잠금 너트

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0297 지탱 볼트

186 kB

도면

캐드데이터 및 상세 정보

주문 번호	A	B	C	D	E	G	SW	SW1	가격
K0297.06006	6	37	6	6	25	M6	13	10	요청 시
K0297.06012	6	43	12	6	25	M6	13	10	요청 시
K0297.08008	8	45	8	7	30	M8	13	13	요청 시
K0297.08016	8	53	16	7	30	M8	13	13	요청 시
K0297.10010	10	58	10	8	40	M10	17	17	요청 시
K0297.10020	10	68	20	8	40	M10	17	17	요청 시
K0297.12012	12	72	12	10	50	M12	19	19	요청 시
K0297.12024	12	84	24	10	50	M12	19	19	요청 시
K0297.16016	16	89	16	13	60	M16	24	24	요청 시
K0297.16032	16	105	32	13	60	M16	24	24	요청 시
K0297.20020	20	115	20	15	80	M20	36	30	요청 시
K0297.20040	20	135	40	15	80	M20	36	30	요청 시
