K1105

서포트 볼트 암나사가 부착된 핀 형태

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 서포트, 로케이팅 및 스토퍼 부품
    - 로케이팅 볼트, 지탱 볼트
      - 서포트 볼트 암나사가 부착된 핀 형태

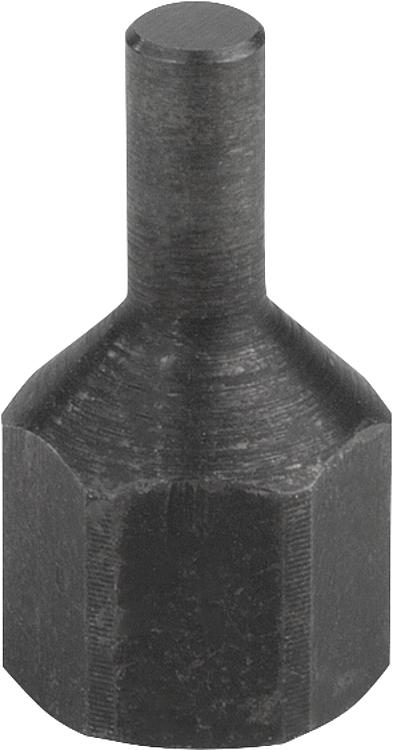

품목 설명/제품 이미지

설명재질:단강.표면 마무리:열 처리, 검정 산화처리.
장착면, 유도 경화되고 연마됨정보:서포트 볼트는 안정적이고 정밀한 서포트 및 스토퍼로 사용할 수 있습니다.
서포트 볼트는 핀 형태이므로 서포트 지점이 좁은 경우에도 사용할 수 있습니다.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1105 서포트 볼트 암나사가 부착된 핀 형태

140 kB

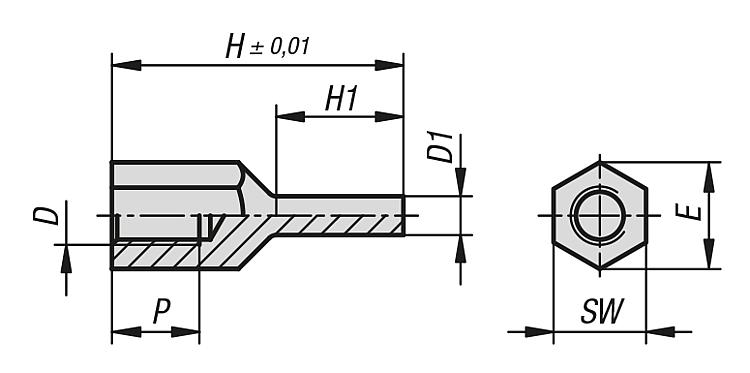

도면

캐드데이터 및 상세 정보

주문 번호	D	D1	E	H	H1	P	SW	가격
K1105.2060420	M6	4	11	20	8,5	6	10	요청 시
K1105.2060430	M6	4	11	30	13,5	9	10	요청 시
K1105.2080430	M8	4	14,4	30	13	10	13	요청 시
K1105.2080440	M8	4	14,4	40	18	14	13	요청 시
K1105.2080630	M8	6	14,4	30	13	10	13	요청 시
K1105.2080640	M8	6	14,4	40	18	14	13	요청 시
K1105.2100630	M10	6	19	30	12	10	17	요청 시
K1105.2100650	M10	6	19	50	25	15	17	요청 시
K1105.2100830	M10	8	19	30	12	10	17	요청 시
K1105.2100850	M10	8	19	50	25	15	17	요청 시
K1105.2120640	M12	6	21,2	40	18	12	19	요청 시
K1105.2120660	M12	6	21,2	60	28	18	19	요청 시
K1105.2120840	M12	8	21,2	40	18	12	19	요청 시
K1105.2120860	M12	8	21,2	60	28	18	19	요청 시
